MAX16961是一種高效率，同步降壓轉換器工作在2.7V至5.5V的輸入電壓范圍，并提供一個0.8V至3.6V的輸出電壓范圍。較寬的輸入/輸出電壓范圍，能夠提供高達3A的加載電流使該器件理想用于板上點的負載和調節應用。該裝置實現了-3.7％/ +2.6％輸出誤差負載，線路和溫度范圍。該器件具有一個2.2MHz的固定頻率PWM模式，以更好的抗噪聲性能和負載瞬態響應，脈沖頻率調制模式（跳過）增加效率在輕負荷運行。2.2MHz的工作頻率允許使用的所有陶瓷電容器，最大限度地減少外部元件。可選的擴展頻譜頻率調制最大限度地減少輻射的電磁輻射。 集成的低R DSON交換機在重負載和提高工作效率，使布局更加簡單的任務與分立式解決方案。 該器件提供了工廠預設的輸出電壓或帶有一個可調節的輸出電壓。（見選型指南完整的數據資料的選項）。出廠時的預設輸出電壓版本，讓客戶達到-3.7％/ +2.6％的輸出電壓精度，無需使用外部電阻，而可調輸出電壓版本提供了靈活設置輸出電壓0.8V至任何需要的值3.6V使用一個外部電阻分壓器。 其他功能還包括8ms的軟啟動，16ms的電源良好輸出延遲，過流，和過溫保護。MAX16961可在熱增強型16引腳TSSOP-EP和16引腳（4mm x 4mm的）TQFN-EP封裝，規定工作在-40°C至+125°C汽車級溫度范圍。

關鍵特性

小的外部元件

2.2MHz的工作頻率

負載點應用的理想選擇

3A最大負載電流

可調輸出電壓：0.8V至3.6V

2.7V至5.5V工作電壓

輕負載時的效率高

26μA靜態電流跳躍模式

最大限度地減少電磁干擾

可編程SYNC I / O引腳

以上操作AM無線電波段

可用的擴頻

低功耗模式節省能源

1μA關斷電流

開漏電源良好輸出

限制浪涌電流在啟動過程中

軟啟動

過熱和短路保護

16引腳TSSOP-EP和16引腳（采用4mm x 4mm）TQFN-EP封裝

-40°C至125°C工作溫度范圍

圖表

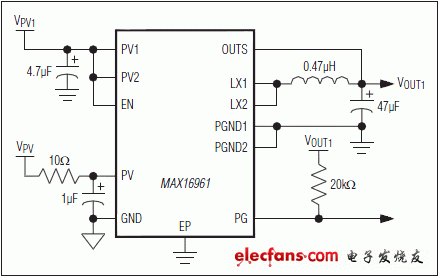

典型應用電路
