MAX16990/MAX16992是高性能，電流模式PWM控制器，4μA（典型值）的寬輸入電壓范圍升壓/ SEPIC轉換器的關斷電流。其4.5V至36V的輸入電壓范圍使這些器件非常適用于汽車應用，如前端“preboost”或“SEPIC電源的第一個升壓級高功率LED照明應用。內部5V輸出電壓的低壓差穩壓器（PVL調節）使MAX16990/MAX16992直接從汽車電池輸入操作。的輸入電壓范圍可以擴展到低至2.5V時，轉換器的輸出被施加到的SUP輸入。

提供一個或多個以下功能：（SYNCO）同步輸出兩相操作使用一個單獨的輸入引腳（OVP），過電壓保護功能，和參考輸入引腳（REFIN）上允許動態調整輸出電壓。

MAX16990和MAX16992工作在不同的頻率范圍內。所有的版本都可以使用的FSET/ SYNC輸入到外部主時鐘同步。

此外，MAX16990/MAX16992有一個可編程擴頻選項。兩款器件都采用緊湊的12引腳TQFN和10引腳μMAX?封裝。

關鍵特性

工作電壓范圍為4.5V（2.5V或更低的自舉模式），免疫負載突降瞬態電壓高達42V

100kHz至1MHz的范圍內（MAX16990）和1MHz至2.5MHz的開關頻率范圍（MAX16992）

反饋電壓精度±1％

的4μA關機電流

可調斜率補償

內部軟啟動（9ms的）

電流模式控制

PGOOD輸出和打嗝模式，增強系統保護

過熱關斷

-40°C至+125°C工作溫度范圍

緊湊的12引腳TQFN封裝（3mm×3mm的）和10引腳μMAX封裝

圖表

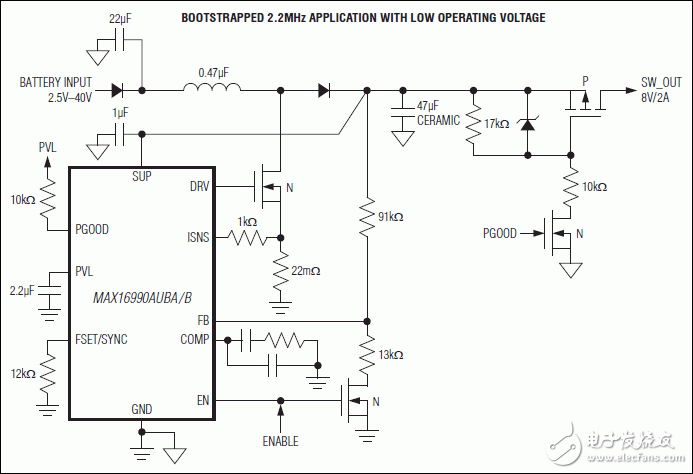

Typical Application Circuit
