　　MAX17498A MAX17498A/MAX17498B/MAX17498C設備固定頻率電流模式反激/升壓轉換器，用最少的外部元件數量。它們含有設計寬輸入電壓隔離和非隔離電源所需的所有控制電路 。MAX17498A已上升/下降欠壓鎖定(UVLO)，優化通用離線應用(85V AC至265V AC)閾值，而MAX17498B/MAX17498C支持UVLO門限適用于低電壓的DC - DC 應用。MAX17498A的開關頻率/ MAX17498C反激式轉換器是250KHZ，而MAX17498B反激/升壓轉換器為500kHz。這些頻率允許使用微小的磁性和濾波元件的，結構緊湊，成本效益的電源。EN / UVLO輸入允許用戶正是所需的輸入電壓?jiǎn)?dòng)電源，同時也作為一個ON / OFF端子的運作。的Ovi引腳使 器件集成了一個靈活的誤差放大器和一個精確的參考電壓(REF)，使最終用戶實施一個輸入過壓保護方案，以確保該轉換器關閉時，直流輸入電壓超過所需的最高值。 以規范的正面和負面的產出 。可編程電流限制，允許適當?shù)拇笮『捅Ｗo(hù)主開關FET 。MAX17498B支持了92%的最大占空比，并提供可編程斜率補償，允許控制回路的性能優化。MAX17498A/MAX17498C支持了49%的最大占空比，并有固定的內部斜率補償，以獲得最佳的控制回路性能。該器件提供了一個開漏PGOOD引腳，作為一個電源良好指示器，進入高阻抗?fàn)顟B(tài)，表明反激/升壓轉換器是調節。SS引腳允許反激/升壓轉換器，可編程軟啟動時間。打嗝模式過流保護和熱關斷，以盡量減少過流和過熱故障條件下的功耗 。該器件在節省空間的16引腳(3mm x 3mm的引腳間距為0.5mm)TQFN封裝包。

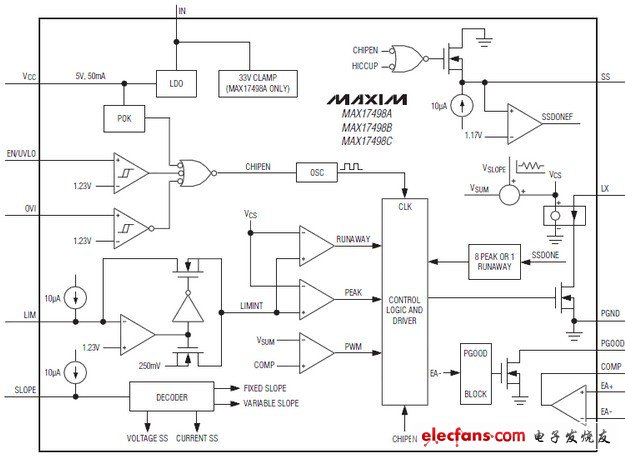

　　關鍵特性

　　峰值電流模式反激/升壓轉換器

　　電流模式控制提供出色的瞬態響應

　　固定開關頻率

　　250kHz的(MAX17498A/MAX17498C)

　　為500kHz(MAX17498B)

　　靈活的錯誤放大器來調節的正面和負面的產出

　　可編程軟啟動降低輸入浪涌電流

　　可編程電壓或電流的軟啟動

　　電源良好信號(PGOOD)

　　根據故障減少功率耗散

　　打嗝模式過流保護

　　具遲滯熱關斷

　　強大的保護功能

　　反激/升壓可編程電流限制

　　輸入過壓保護

　　優化的回路性能

　　反激式升壓/可編程斜率補償相位裕度最大化索取

　　高效率

　　175mΩ，額定65V n溝道MOSFET提供典型效率大于80%

　　沒有電流檢測電阻

　　可選的擴頻

　　節省空間的16引腳(3mm x 3mm)封裝TQFN封裝
