MAX3108A小尺寸通用異步收發器(UART)，128個字的接收和發送FIFO的控制是通過串行I2C或SPI控制器接口。在閑置期間自動休眠和關斷模式有助于降低功耗。低500μA(最大值)電源電流，1μA的關機電流和微小的25焊球WLP封裝(2.1毫米x 2.1毫米)MAX3108A為低功耗便攜式設備的理想選擇。MAX3108A經營從低電源電壓1.71V至3.6V。 波特率高達24Mbps的使MAX3108A適用于今天的高數據速率應用。鎖相回路(PLL)，預分頻器，和分數波特率發生器允許高分辨率波特率編程和波特率參考時鐘頻率的依賴程度降到最低。 四個GPIO可作為輸入，輸出或中斷輸入。配置為輸出時，它們可以被編程為漏極開路輸出和吸收高達20mA的電流。 MAX3108A是便攜和手持設備的理想選擇，可在一個25焊球(2.1毫米x 2.1毫米)0.4mm間距WLP封裝，規定工作在-40°C至+85°C擴展級溫度范圍。

　　關鍵特性

　　傳輸速率24Mbps(最大值)

　　1μA關斷電流

　　1.71V至3.6V電源電壓范圍

　　高分辨率可編程的波特率

　　SPI高達26MHz的時鐘速率

　　快速模式Plus I2C高達1MHz

　　自動低電平有效RTS和CTS硬件流控制，低電平有效

　　自動XON / XOFF軟件流控制

　　特殊字符檢測

　　9位多點模式的數據過濾

　　SIR-MIR-兼容紅外線SM編碼器/解碼器

　　靈活的邏輯電平控制器和收發器接口

　　四種靈活的GPIO

　　線路噪聲指示

　　關機和自動休眠模式

　　集成的鎖相環(PLL)和分頻器

　　注冊與MAX3107，MAX3109和MAX14830

　　25焊球WLP封裝(2.1毫米×2.1毫米，)

　　圖表

?

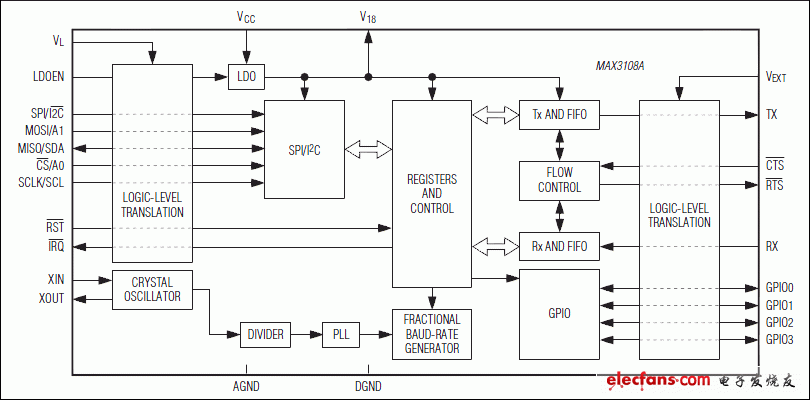

　　功能框圖
