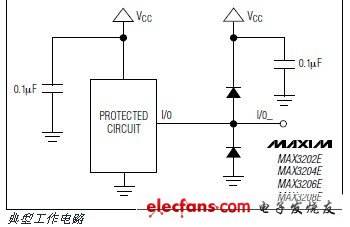

　　MAX3202E/MAX3203E/MAX3204E/MAX3206E為低電容、±15kV ESD保護二極管陣列，用于保護通訊線路的敏感電子部件。每個通道含有一對二極管，將ESD電流脈沖導引至VCC或GND。MAX3202E/MAX3203E/MAX3204E/MAX3206E能夠承受IEC 61000-4-2規定的ESD脈沖：±15kV人體模式、±8kV接觸放電以及±15kV氣隙放電模式。這些器件的每個通道具有5pF電容，非常適合用于高速數據I/O接口。

　　MAX3202E為兩通道芯片，適用于USB和USB 2.0應用;MAX3203E提供三組ESD保護結構，適用于USB On-the-Go (OTG)以及視頻應用; MAX3204E提供四路ESD保護結構，適用于以太網和FireWire?應用;MAX3206E為六通道器件，適用于為蜂窩電話連接器以及SVGA視頻連接。

　　所有器件均采用微型、4焊球(1.05mm x 1.05mm) WLP、6焊球(1.05mm x 1.57mm) WLP、9焊球(1.52mm x 1.52mm) WLP、6引腳(3mm x 3mm) TDFN以及12引腳(4mm x 4mm) TQFN封裝，工作在-40°C至+85°C溫度范圍。

　　關鍵特性

　　高速數據線ESD保護

　　±15kV的人體模式

　　±8kV的IEC 61000-4-2接觸放電

　　±15kV的IEC 61000-4-2氣隙放電

　　提供微型WLP封裝

　　具有低于5pF的輸入電容

　　漏電流低于1nA (最大)

　　電源電流低于1nA

　　電源電壓范圍為+0.9V至+5.5V

　　提供2、3、4或6通道器件
