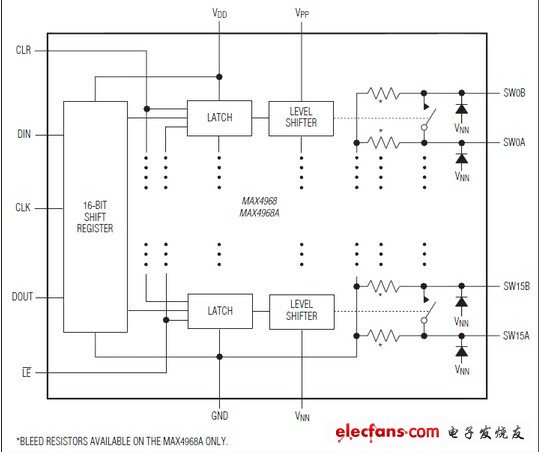

MAX4968/MAX4968A是16通道，高線性度，高電壓，雙向SPST開關18Ω(典型值)導通電阻模擬開關。在需要高電壓開關，低電壓控制信號，如超聲成像和打印機，控制的應用中使用的設備是理想的。MAX4968A提供集成40KΩ(典型值)流血每個開關終端電阻履行容性負載。使用HVCMOS技術，這些交換機結合高電壓的雙邊MOS開關和低功耗CMOS邏輯電路提供高電壓的模擬信號的有效控制。 MAX4968是引腳對引腳兼容，MAX14802和Supertex公司的HV2601。MAX4968A是引腳對引腳兼容MAX14803和HV2701 Supertex公司。唯一的區別是V PP正電源電壓水平。MAX4968/MAX4968A需要+10 V的低電壓(典型值)(五PP)，而MAX14802/MAX14803和HV2601/HV2701的要求高+100 V電源電壓。 在一個典型的超聲應用，這些設備不需要專用的高電源電壓意味著系統的需求顯著簡化。負電源電壓可與變送器共用，通常是正電源電壓+10 V 設備是在48引腳LQFP封裝，并指定了在-40°C至+85°C擴展級溫度范圍。

　　關鍵特性

　　無閂鎖

　　高的性能和魯棒性的工藝技術的SOI HVCMOS

　　沒有專門的高壓電源

　　? 對平整度的保證，在整個輸入范圍內

　　低功耗

　　低電荷注入和電壓尖峰

　　25MHz的串行接口(+2.5 V至+5 V的)

　　二次諧波失真<-45分貝在2MHz±90V脈沖

　　低寄生電容，保證高帶寬

　　DC至30MHz的小信號模擬帶寬(C 負荷 = 200PF)

　　500kHz至20MHz的高信號模擬帶寬(C 負荷 = 200PF)

　　擴展輸入電壓范圍210V P-P

　　為-80dB(典型值)關斷隔離在5MHz(50Ω)

　　分流(出血)電阻輸出(MAX4968A只有)

　　菊花鏈?zhǔn)酱薪涌?br />
