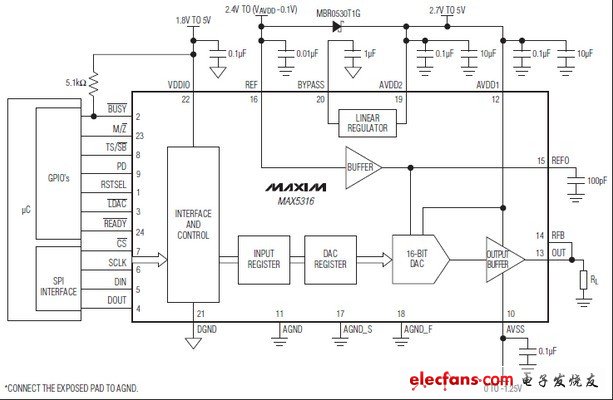

MAX5316是一種高精度，16位，串行SPI輸入，緩沖電壓輸出數字-模擬轉換器(DAC)，采用4mm x 5mm的24引腳TQFN封裝。該器件具有±1 LSB的INL(最大值)的精度和超過溫度范圍為-40°C至+105°C 3μs的時間快速解決緩沖DAC輸出電壓為±0.25 LSB的DNL(典型值)精度和低偏移和增益漂移為±0.6ppm /℃的FSR(典型值)，駕車時長引線長度的負荷力感輸出(OUT)保持精度。提供一個單獨的AVSS引腳供電，允許輸出放大器到0V(GND)，近地面保持完整的線性性能。 在上電時，其輸出設備重置到零或中間值。 的2.7V至5.5V的寬電源電壓范圍和集成低漂移，低噪聲基準緩沖器的易用性。MAX5316具有一個50MHz的3線SPI接口。對于一個I2C接口，使用MAX5317 MAX5316是在一個24引腳TQFN-EP封裝，在-40℃至+105°C溫度范圍內運作。

　　關鍵特性

　　理想的ATE和高精密儀器

　　INL精度保證在整個溫度范圍內為±1 LSB(最大)

　　快速建立時間(3μs的)10KΩ| | 100pF的負載

　　安全上電復位到零或中級DAC輸出(引腳可選)

　　預定設備狀態和輸出在上電復位在系統設計

　　負電源(AVSS)，選項允許完整的INL / DNL性能0V

　　SPI接口兼容1.7V至5.5V邏輯

　　高集成度，縮短開發時間和PCB面積

　　緩沖電壓輸出直接驅動2kΩ負載軌到軌

　　綜合基準??緩沖器

　　無需外部放大器

　　小型4mm×5毫米，24引腳TQFN封裝
