MAX5986A/MAX5986B/MAX5987A提供一個完整的電源解決方案，因?yàn)镮EEE ? 802.3af標準的，兼容的類1/Class的供電設備（PD）的以太網供電（PoE）的系統。該器件集成了一個高效率的DC-DC轉換器的PD接口，提供低外部元件數量PD的解決方案。MAX5987A包括一個低壓降穩壓器MAX5986A/MAX5986B包括睡眠和超低功耗模式。

PD接口提供的檢測簽名一類1/Class的二級分類簽名與一個單一的外部電阻器。PD接口，還提供隔離功率MOSFET，一個60毫安的浪涌電流限制（最大），和一個201毫安的（MAX5986A）或323毫安（MAX5986B/MAX5987A），操作電流限制。

集成的降壓DC-DC轉換器采用峰值電流模式控制方案，并提供了一??個易于實現的架構，快速瞬態響應。降壓轉換器工作在8.7V至60V的寬輸入電壓范圍從，并支持高達1.15A負載的輸入功率3.84W的。的DC-DC轉換器工作在一個固定的275kHz的開關頻率，具有效率升壓頻率折返，降低開關頻率在輕負載時的一半。

該器件具有輸入欠壓鎖定（UVLO）具有寬滯回和抗尖峰脈沖時間長的雙絞線電纜的阻性衰減補償，并保證無干擾傳輸power-on/-off條件。這些器件還具有過溫關斷，短路保護，輸出過壓保護和打嗝電流限制，增強的性能和可靠性。

MAX5986A/MAX5987A可在16引腳，5mm x 5mm的，TQFN功率封裝，工作在-40°C至+85°C的溫度范圍內。

關鍵特性

符合IEEE 802.3af標準

PoE等級分類

簡體墻上適配器接口

智能MPS

睡眠和超低功耗模式（MAX5986A/MAX5986B）

高效，集成的DC-DC轉換器（集成開關）

8.7V至60V的寬輸入電壓范圍

3.0V至14V的可編程輸出電壓范圍

內部補償

固定214kHz/275kHz開關頻率

高效率，輕載工作頻率折返

內置輸出電壓監測

漏極開路復位輸出（MAX5987A）

防止過載，輸出短路，輸出過壓和過熱

打嗝模式電流限制失控的

返回偏置能力，以優化效率

集成TVS二極管能承受電纜放電事件（CDE）

內部LDO穩壓器具有高達100mA負載（MAX5987A）

固定3.3V或可調輸出電壓通過外部電阻分壓器

49毫安浪涌電流限制（典型值）

通過2KV，200米CAT-6電纜放電事件

圖表

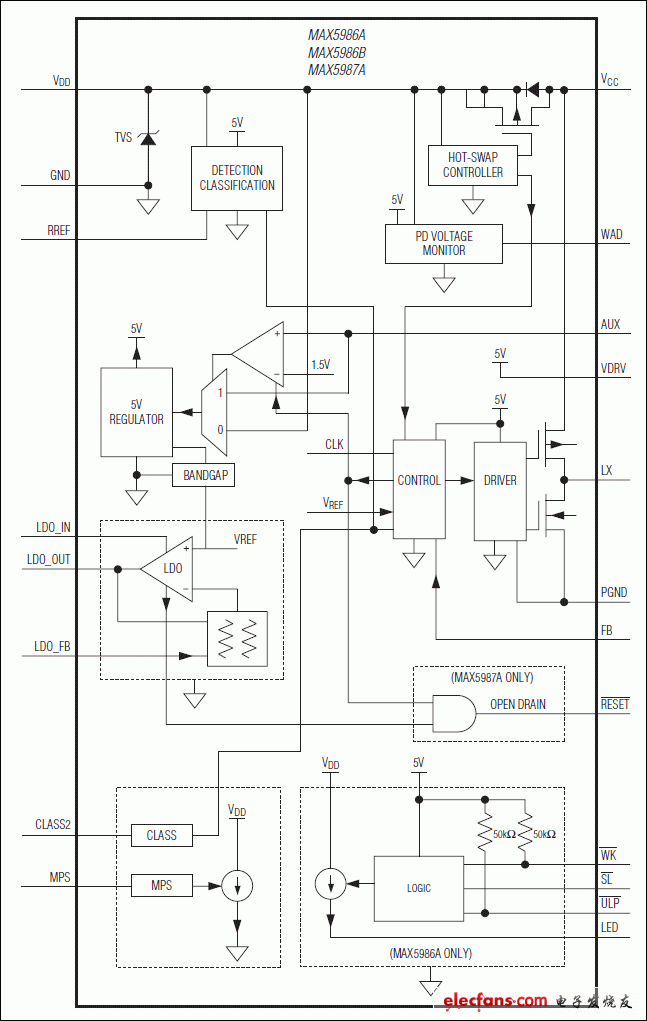

功能框圖
