MAX9691/MAX9692/MAX9693是超高速的ECL比較能夠很短的傳播延遲。他們的設計保持匹配，通常只有在較慢的比較發現優秀的直流特性。

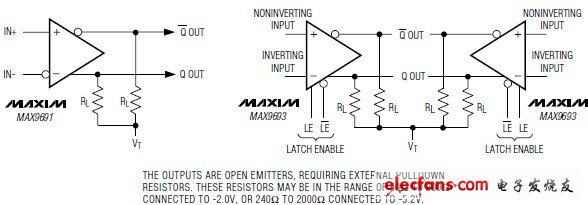

MAX9691/MAX9692/MAX9693具有差分輸入和互補輸出是完全兼容的ECL邏輯水平。輸出電流水平是能夠驅動50Ω傳輸線終止。超快速的操作，使信號處理頻率超過600MHz的可能。
MAX9692/MAX9693功能一個鎖存使能(LE)功能，允許將用于在采樣保持模式的比較。當LE是高的ECL，比較正常。當LE驅動的ECL低，產出被迫給一個明確的ECL邏輯狀態，依賴于閂鎖輸入過渡時間輸入條件。如果不使用的兩個比較鎖存器啟用功能，適當?shù)腖E輸入必須連接到地面的同伴主動低勒輸入必須連接到一個高ECL邏輯電平。
這些器件可在SO，QSOP封裝，微小μMAX?封裝為補充，節省空間的封裝
關鍵特性
1.2ns的傳播延遲
100ps的傳播延遲歪斜
150皮秒色散
0.5ns的鎖存器安裝時間
0.5ns的鎖存使能脈沖寬度
可在μMAX和QSOP封裝
+5 V-5.2V的電源供應器
