MAX9985高線性度、雙通道下變頻混頻器具有約6dB增益、+28.5dBm IIP3和10.5dB噪聲系數（NF），可理想用于分集接收機應用。該混頻器具有700MHz至1000MHz RF頻率范圍和570MHz至865MHz LO頻率范圍，非常適合于低邊LO注入接收結構。另外，較寬的頻率范圍使MAX9985非常適合GSM 850/950、2G/2.5G EDGE、WCDMA、cdma2000?和iDEN?基站應用。

MAX9985雙通道下變頻混頻器具有極高的集成度。MAX9985包括兩個雙平衡有源混頻器內核、兩個LO緩沖器、一個雙輸入LO選擇開關和一對差分IF輸出放大器。另外，RF和LO端集成的片內非平衡變壓器允許器件接收單端RF輸入和單端LO輸入。MAX9985需要典型值為0dBm的LO驅動。電源電流可調整至400mA。

MAX9985提供36引腳、帶裸露焊盤的薄型QFN封裝（6mm x 6mm）。在TC = -40°C至+85°C擴展級溫度范圍內可保證其電氣性能。

關鍵特性

700MHz至1000MHz RF頻率范圍

570MHz至865MHz LO頻率范圍

50MHz至250MHz IF頻率范圍

6dB （典型值）變頻增益

10.5dB （典型值）噪聲系數

+28.5dBm輸入IP3

+16.2dBm （典型值）輸入1dB壓縮點

PRF = -10dBm時，具有77dBc的2RF-2LO雜散抑制

雙通道非常適合分集接收機應用

47dB （典型值）通道隔離度

-3dBm至+3dBm的LO驅動

內置LO緩沖器

內置RF和LO非平衡變壓器，用于單端輸入

內置SPDT LO開關，LO1至LO2隔離度為43dB，開關時間為50ns

與MAX9995/MAX9995A 1700MHz至2200MHz混頻器引腳兼容

提供無鉛封裝

圖表

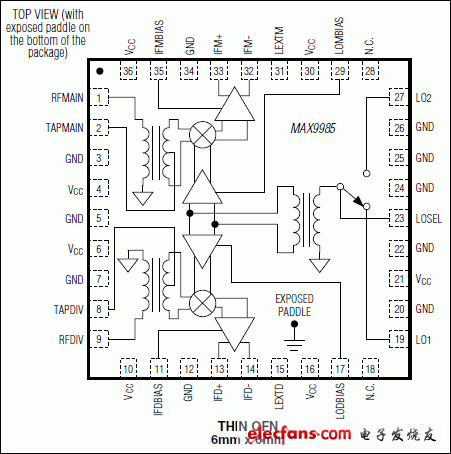

引腳配置
