? LIN總線收發器

　　- LIN符合修訂版2.1規范(向下兼容2.0和1.3版本)和J2602

　　-總線電壓±45V

　　-最高傳輸速率20kBaud

　　-集成斜率控制以改善EMI兼容性

　　?封裝

　　- SOIC-16寬體綠色封裝，裸露焊盤

　　?保護

　　-熱關斷

　　-針對電源和接地的，引腳LIN和WAKE上的模糊短路保護

　　-負載突降保護(45V)

　　-汽車環境瞬變的總線引腳保護

　　-最高±10kV的，LIN, INH, WAKE

　　和VBB的ESD保護

　　?穩壓器

　　-兩個版本：輸出電壓3.3 V或5 V，最高負載為150mA

　　-帶復位輸出的欠壓檢測器，可對上電的微控制器進行復位

　　- 輔助用途INH輸出(外部上拉或?qū)﹄姵胤謮旱?a target="_blank">電阻分壓器之間的切換，外部電壓調節器的控制等)

　　?模式

　　-普通模式：低(最多10個Baud)或普通斜率下的LIN通信

　　-休眠模式：VCC切換為“關閉”，并且LIN總線上沒有通信

　　-待機模式：VCC切換為“開”，但LIN總線上沒有通信

　　-喚醒信號使元器件從休眠模式進入待機模式，該信號可以是LIN命令或WAKE引腳上的數字輸入信號。當芯片在待機模式時，可以探測并標 記LIN總線上的喚醒信號

　　?無鉛封裝已上市NCV7425典型應用

　　?汽車

　　?工業網絡

?

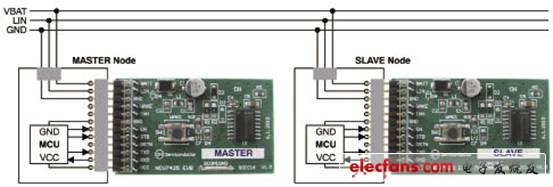

　　圖3 評估板NCV74250V1GEVB建立連接圖

?

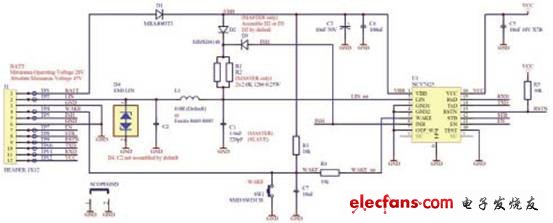

　　圖4 評估板NCV74250V1GEVB電路圖
