該TPS55010EVM - 009是一種用于評估TPS55010隔離DC / DC轉換器集成FET完全組裝和測試電路。該TPS55010EVM - 009采用固定頻率電流模式控制和半橋式初級反饋來調節功率輸出為電壓高達2W的功率級。
TPS55010EVM - 009主要特性：
拓?fù)涓綦xFlybuck
初級反饋
100千赫到2000 kHz開關頻率
到外部時鐘同步
可調式慢啟動
可調輸入電壓UVLO
開漏故障輸出
逐周期電流限制
熱關斷保護
采用3mm × 3mm 16引腳QFN封裝
?
圖2.TPS55010EVM-009外形圖

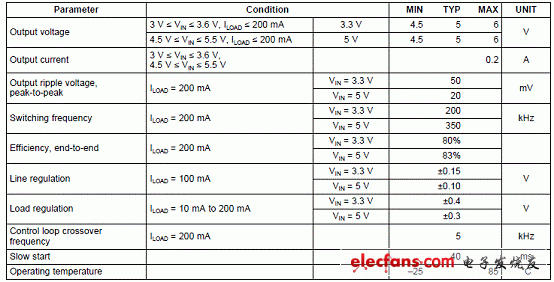

TPS55010EVM-009性能和指標:
?
?
