PLL-VCO設計及制作第二部分

(為了能夠做寬廣范圍的諧振頻率設定，選擇容量比較大的可變電容二極管。頻率范圍為數MHz時，可將串聯的電容器由1000pF變更為100pF。)

 PLL-VCO基板的制作輿調整
圖7所示的為所制作的PLL-VCO印刷電路基板。圖為零件配置圖，圖為印刷電路基板圖樣。將PLL用IC，VCO，緩沖放大器配置在一塊印刷電路基板上。
從PLL用IC會產生數字電路的噪聲，因此，應該將PLL部與VCO電路，緩沖放大器使用個別的基板作成；但是，在此為混合在一個基板上。
在此一基板上，使用接地銅箔將PLL用IC與其它高頻電路分離，并且將電源也成為個別系統，以減少數字電路的影響。
  VCO電路與緩沖放大電路的銅箔也使用稍粗的圖樣。
調整的步驟如下所述。
  ▲將PLL鎖栓
  PLL-VCO電路為受到反饋控制的狀態，稱之為鎖栓(Lock)。首先，假設數字設定SW的顯示為"5000"。此時，如果PLL被鎖栓，則MC145163P的LD端子（28端子）會成為″H″輸出，LED會發光。 PLL-VCO基板的制作輿調整
圖7所示的為所制作的PLL-VCO印刷電路基板。圖為零件配置圖，圖為印刷電路基板圖樣。將PLL用IC，VCO，緩沖放大器配置在一塊印刷電路基板上。
從PLL用IC會產生數字電路的噪聲，因此，應該將PLL部與VCO電路，緩沖放大器使用個別的基板作成；但是，在此為混合在一個基板上。
在此一基板上，使用接地銅箔將PLL用IC與其它高頻電路分離，并且將電源也成為個別系統，以減少數字電路的影響。
  VCO電路與緩沖放大電路的銅箔也使用稍粗的圖樣。
調整的步驟如下所述。

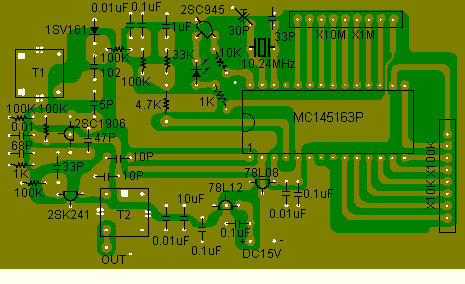

圖7 PLL-VCO電路的印刷電路基板
(數字電路與類此電路(高頻率)為混在一起，
但是，利用銅箔配置的設計，將兩者分開。信號線為用接地銅箔包圍隔離之。)
如果偏離鎖栓狀態時，LD端子會成為"L"脈波輸出，因此，LED會稍微暗下來。在偏離鎖栓狀態下，可以稍微調整線圈T1，T2的鐵芯，使成為鎖栓狀態。

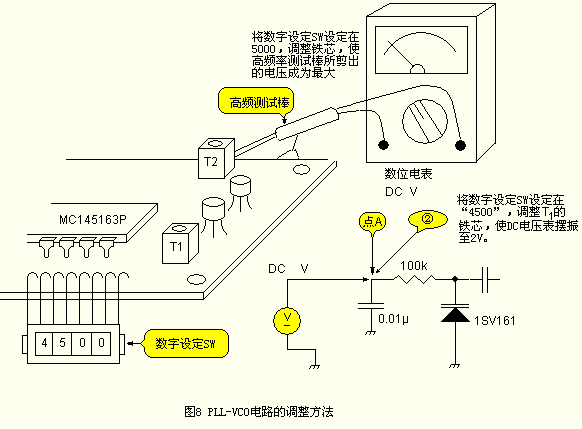

接著，如圖8所示，利用高頻率測試棒檢出輸出端子的電壓，然．后再調整T2的鐵芯，使電壓成為最大。此一高頻率測試棒可以使用第8章所制作的。
▲振蕩頻率范圍調整
此為振蕩頻率范圍為45M~55MHz的調整例子。將數字設定用SW設定為"4500"，調整T1的鐵芯，使可變電容二極管的電壓Vr成為2V。
接著，將數字設定用SW設定為"5500"，確認Vr是否成為4~6V。
圖9所示的為連接470Ω的負載，將T2的諧振點調整至52MHz，觀察可變電容二極管的電壓與頻率變化的情形。VCO的振蕩頻率即使在38M~68MHz變化，也會使頻率鎖栓。
實際上，振蕩頻率的寬幅為在l0MHz以內使用，使T2在中心頻率發生諧振。
  PLL電路廣被使用于AV產品上。而且由于PLL電路的LSI化，使電路制作很簡單。此所使用的MCl45163P為較容易取得的PLL用IC之一。

圖9 可變電容二極管的電壓與頻率，輸出電壓的關系
(輸出電壓的變化會受T2諧振特性的影響。將T2與10pF組合而變化之，諧振電路的Q值愈低，輸出電壓會愈成為平坦。)
