基于數字控制的開關電源設計與實現(3)

2011年09月23日 19:27 本站整理作者：秩名用戶評論（0）

關鍵字：數字控制(23)開關電源(436)

2.3 仿真結果及分析

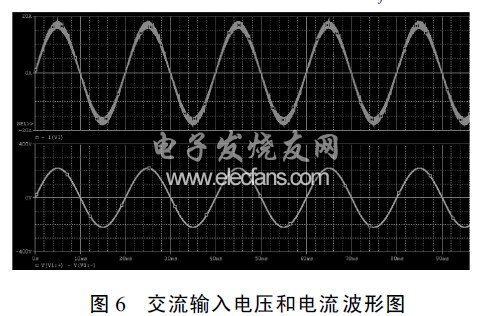

　　為了驗證基于DSP控制數字開關電源設計的可行性和參數選擇的正確性，利用Pspice軟件對圖1所示的系統進行仿真，仿真波形圖如圖6,7所示。圖6為輸入交流電壓和電流仿真波形圖，從圖6中能清楚的看到輸入電流很好跟隨交流輸入電壓，實現了功率因數校正的目的。圖7所示為輸出電壓仿真波形，從圖7中可以看到輸出為一條比較光滑的48V直流電壓。仿真結果跟理論計算的結果完全符合，達到了預期的目的。
