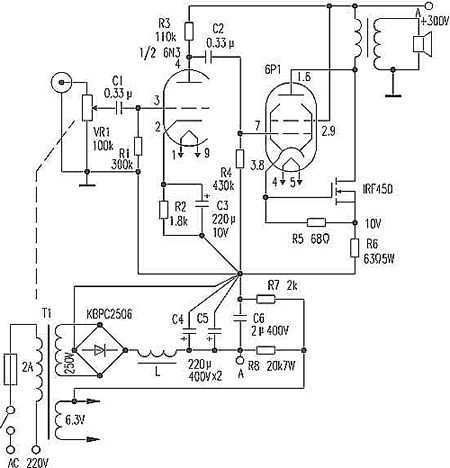

６Ｎ３的放大倍數μ＝３５，互導ｇｍ＝５．９ｍＡ／Ｖ，共陰放大，６Ｐ１輸出約４Ｗ，ＩＲＦ４５０輸出１４Ｗ，共同輸出１８Ｗ。ＩＲＦ４５０可用其他場效應功率管代替，但其反向耐壓必須大于５００Ｖ，功耗大于１００Ｗ。本例ＩＲＦ４５０工作電流１１３ｍＡ?xí)r，柵源壓降３．５Ｖ，因此�。遥禐椋叮甫福ㄗ⒁猓�不同場管數據會有所差異，應實測）。若改變Ｒ６值，即可改變本機的輸出功率。但如果ＩＲＦ４５０工作電流過大，容易引起自激。
　　輸出變壓器需自制，其鐵心截面積Ｓ＝１０ｃｍ２，初次級匝數為１４∶１，阻抗比為１５６０Ω∶８Ω，初級漆包線∮＝０．２９ｍｍ，繞２１００匝，次級線∮＝１．００ｍｍ，繞１５０匝，不必分段繞制，就能取得良好效果。注意，不要使鐵片交叉，固定鐵心的鐵夾或鐵板條不能繼續使用，要用鋁板重做。鐵心的三個柱面皆放一層牛皮紙做間隙層，確保鐵心沒有一點磁飽和，這樣變壓器失真才能減到最小，電感Ｌ鐵心截面Ｓ＝９ｃｍ２，漆包線∮＝０．３３ｍｍ，繞滿即可，ＩＲＦ４５０要用較大散熱器以利散熱。
　　本機無大環負反饋，瞬態響應良好，電路簡捷。需要注意的是６Ｐ１的工作電流，應使其為５０ｍＡ。需要調整的是Ｒ６的阻值，以定末級輸出功率。
