三端雙向可控硅開關原理圖
為了減少供給照明開關的能量，調光開關會迅速地開啟和關閉照明電路。在這個切換電路中，最關鍵的要素是一個三極管交流電開關，或者叫作三端雙向可控硅開關。
三端雙向可控硅開關是一個很小的半導體裝置，類似于二極管或晶體管。類似于晶體管的三端雙向可控硅開關由很多層不同的半導體材料制成，它包括N型材料（包含許多自由電子）和P型材料（包含許多自由電子可進入的“空穴”）。關于這些材料的說明，請參見半導體工作原理。

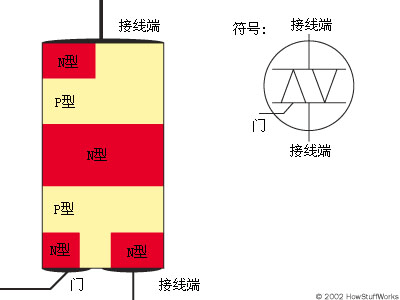

這里是N型和P型材料在三端雙向可控硅開關中的排列方式。
 |
您會發(fā)現(xiàn)三端雙向可控硅開關有兩個電極，分別與電路的兩端接通。在這兩個電極之間往往存在一個電壓差，但是它會隨著交流電的波動而改變。也就是說，當電流單向通過時，上接頭為陽極，下接頭為負極。當電流流向另一個方向時，上接頭為負極，而下接頭則為陽極。
這個門也同樣以可變電阻器的方式與電路接通。這個可變電阻器的基本工作原理和在舊式調光開關設計中的可變電阻器是一樣的，不同的是它不會浪費這么多能量來產生熱量。在下圖中您可以看到可變電阻器是如何在電路中工作的。
|
|
那么這是怎么一回事呢？簡單地說：
- 三端雙向可控硅開關作為一個電壓驅動的開關。
- 門上的電壓控制著開關的動作。
- 可變電阻器控制著門上的電壓。
接下來的部分，我們會更詳細地探討這一過程。
