傳感器術語大全圖解

2010年03月03日 14:50 www.brongaenegriffin.com 作者：佚名 用戶評論（0）
關鍵字：傳感器(728508)

傳感器術語大全圖解

項目 說明圖 含義
檢測距離
 對射型 光電傳感器 在對射型、回歸反射型中
考慮到產品的分散和溫度變化等，能穩定設定的最大檢測距離。
標準狀態下的實力值無論哪種方式都比額定檢測距離更長。
回歸反射型 光電傳感器
擴散散射型 光電傳感器 在擴散反射型中
對標準檢測物體（白畫紙），考慮到產品的分散和溫度變化等，能穩定設定的最大檢測距離。
標準狀態下的實力值無論哪種方式都比額定檢測距離更長。
限定反射型 光電傳感器 在限定反射型中
如左圖的光學系統，設計時使投光軸與受光軸在檢測物體的表面以同樣的傾斜角 θ 交叉。
在該光學系統中，從物體發出的正反射光能穩定檢測出的距離范圍為檢測距離。因此，檢測距離根據其下限和上限，表現為「10～35mm」。（→參見1296頁）
標記傳感器 光電傳感器 在標記傳感器中
如左圖的光學系統，設計時使受光軸相對于和檢測物體垂直的投光軸在θ交叉。
因此受光部將不受檢測物體的正反射光影響，而只接受擴散反射光，可對檢測物體的「顏色」進行檢測。
設定范圍/檢測范圍 距離設定型 光電傳感器 在距離設定型中
可對物體的檢測位置限度進行設定。相對于標準檢測物體（白畫紙）可設定的范圍稱為設定范圍。
被設定的位置作為限度，將能檢測物體的范圍稱為檢測范圍。檢測范圍根據傳感器的檢測模式而不同，有時存在于設定位置開始的傳感器一
側（BGS模式），或遠離設定位置的一側（FGS模式）。（→參見1295頁）
指向角 光電傳感器 對射型、回歸反射型
作為光電傳感器可動作的角度范圍。
差動的距離 光電傳感器 擴散反射型、距離設定型
動作距離與回歸距離的差。
一般用產品樣本中相對于額定檢測距離的比率來表示。
無感帶 光電傳感器 在標記傳感器、距離設定型、限定反射型、擴散發射型、回歸反射型中，將離透鏡面近且遠離投光區域、受光區域的區域稱為"無感帶"，在無感帶中無法檢測。
響應時間 光電傳感器 從光輸入的斷續開始，到控制輸出動作或回歸為止的延遲時間稱為「響應時間」。 在光電傳感器中，一般動作時間（Ton）回歸時間（Toff）。
?
項目 說明圖 含義
遮光動作
光電傳感器
DARK ON		 光電傳感器 遮光動作（DARK ON）的定義
是指在對射型中遮蔽投光光束等情況下，進入受光器的光量減少到標準以下時的輸出動作，表示為動作模式：遮光時ON， DARK ON。
入光動作（LIGHT ON）的定義
是指在擴散反射型中，接近檢測物體等情況下，進入受光器的光量增加到標準以上時的輸出動作，表示為動作模式：入光時ON，LIGHT ON。
入光動作
光電傳感器
LIGHT ON		 光電傳感器
使用環境亮度 光電傳感器

使用環境亮度用受光器的受光面亮度表示，并將受光輸出相對于200lx時的值變化±20％時的亮度定義為「使用環境亮度」。

并不是進行誤動作之前的動作界限亮度。
標準檢測物體 光電傳感器 無論對射型或回歸反射型，都將具有比光學系統的對角線長度更大直徑的不透明體測桿作為標準檢測物體。 一般在對射型中，將投?受光透鏡的對角線長度作為標準檢測物體的直徑，而在回歸反射型中則使用反射板的對角線長度。 根據反射板的標準物體的大小
光電傳感器
在擴散反射型中，將比投光光束直徑更大的白畫紙作為標準檢測物體。
最小檢測物體 光電傳感器

對射型、回歸反射型的情況下，在額定檢測距離上將靈敏度調整為穩定入光動作值，將可檢測的最小檢測物體作為代表例。

在反射型中，將靈敏度設定為最大，將可檢測的最小檢測物體作為代表例。

安裝狹縫時的最小檢測物體

 光電傳感器 對射型
在投、受光器兩者上都安裝狹縫，在額定檢測距離上將靈敏度調整為進行正確入光動作的值，如左圖所示，將檢測物體沿狹縫的較長方向平行移動，將可檢測的最小檢測物體作為代表例。
?
特性數據的讀法
對射型/回歸反射型
平行移動特性 受光輸出余度－距離特性
光電傳感器 光電傳感器
對射型的情況下：表示已固定投光器時，受光器的檢測界限位置。
回歸反射型的情況下：表示已固定傳感器的位置時，回歸反射伴的檢測界限位置。
無論哪種情況下，旋鈕均為MAX。被上下兩側的線圍住的區域是可檢測區域。
設置多個對射型的情況下，為了避免相互干擾，需要圖示1.5倍的區域。		 受光輸出余度用對靈敏度進行最大設定情況下的數值來表示。
上述為額定檢測距離為15m的機型的示例。在額定檢測距離中，能讀取約6倍的受光輸出余度。
?
擴散反射型
動作區域特性 檢測距離-檢測物體的大小特性
光電傳感器 光電傳感器
表示將標準檢測物體沿Y方向（與光軸垂直的方向）移動時，檢測開始的位置。在圖中，向下側彎曲的圖表，是將檢測物體從下側移動時的圖表。 表示根據檢測物體的大小和表面顏色的不同，檢測距離變化的情況。
這些是相對于標準檢測物體的值，檢測物體如果發生變化，動作區域、檢測距離也發生變化。
?
擴散反射型/回歸反射型

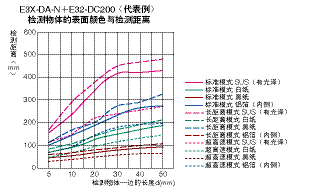

檢測物體的寬度與動作區域 檢測物體的表面顏色與檢測距離
光電傳感器 光電傳感器
表示根據檢測物體的寬度不同，傳感器的動作區域的變化。
各個圖表中圍住的區域，是相對于各個檢測物體寬度的動作區域。		 使用反射型的光電傳感器時，檢測物體的表面顏色和光澤將對檢測距離和動作區域產生影響。
表示檢測物體表面的反射率越高，檢測距離越長。
?
檢測物體的表面顏色、光澤與動作區域
表示反射率最低最黑的檢測物體的動作(檢測)區域最小。
由于SUS和鋁箔有光澤，所以檢測距離變長，但光在表面不會擴散反射，進行正反射， 所以動作區域比使用白紙時更狹窄。
?
