遲滯比較器,遲滯比較器原理圖分析

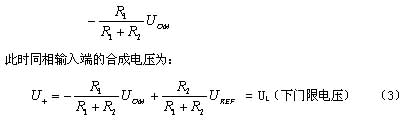

當ui由小到大，達到或大于上門限電壓UH 的時刻，輸出電壓uo才從+UOM躍變到?UOM，并保持不變。此時，通過正反饋支路加到同相輸入端的電壓為：
當ui從大變小，在ui達到或稍小于UL的時刻，輸出電壓uo又從?UOM躍變到+UOM，并保持不變。
根據（2）和（3）式，可求得遲滯寬度為：
由上式可知，遲滯寬度與參考電壓UREF無關，改變R1或R2的值，就可以改變門限電壓或遲滯寬度△U的大小。
若UREF = 0 ，圖8 就成為零電平施密特觸發器，其上門限電壓UH為：
遲滯寬度△U仍然由（4）式?jīng)Q定，與UREF無關。
