頻率合成器,頻率合成器原理及作用是什么?

所謂的頻率合成器，就是以一個精確度、穩定度極好的石英晶體振蕩器作為基準頻率，并利用加、減、乘、除等基本運算技術，以獲得與石英晶體振蕩器同等精確度和穩定度的大量離散頻率信號的設備乘坐頻率合成器。

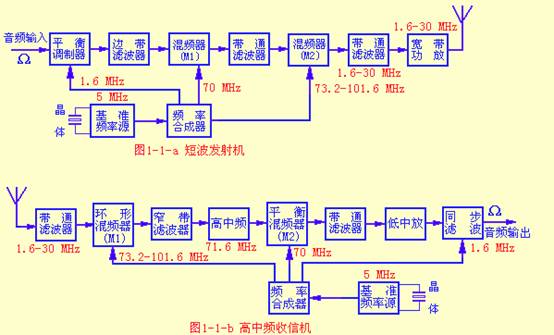

目前，頻率合成器已經成為電子技術、空間技術和通信技術中的一個重要組成部分。例如在無線電收、發信機中，廣泛采用頻率合成器作為收、發信機的振蕩頻源，如圖1-1所示：

我們知道，在超外差收信機中，總是要求受到的中頻信號是一個恒定的頻率值。可是在實際的工作中，發信機的載波頻率和收信機的本機振蕩頻率，可能由于溫度、電源電壓和負載的變化引起頻率飄逸，從而使混頻后的中頻也發生變化。這樣，一方面會給調制信號造成寄生調制而引起接收機的失真，另一方面又會使收信機的選擇性、靈敏性顯著地降低，尤其嚴重的情況是，如果中頻頻率漂移的范圍超出收信機的中頻放大器的通頻帶，則可能完全收不到信號。因此，為了克服上述的缺點，就要求現代的發信機、收信機都采用穩頻措施，以提高頻率的精確度和穩定度。頻率合成器便是一種優良的穩頻設備。

頻率合成器和常規的震蕩式正弦信號頻率原相比，頻率合成器的優點是：

1.具有較高的頻率長期穩定度：頻率長期穩定度，可用的大小來表示，其中為輸入信號的頻率，為規定時間內，頻率f0漂移的累計量。若頻率合成器用恒溫控制的高溫度的石英晶體振蕩器作為基準頻率源（或稱主晶振）的話，則Δ?/?0可達~ /日，而常規的振蕩是正弦信號頻率源，其穩定度一般只能達到Δ?/?0=~/日。

2.易于實現數字置頂和顯示頻率，而頻率合成器則便于直接用數字顯示頻率。這樣，可提高頻率的分辨能力和頻率置定的重復性。

正是由于頻率合成器具有上述的優點，才能在通信設備（或通信系統）中，使其工作頻率精度和溫度，并能使收、發信機實現無搜索、無微調的快速系統。除此之外，頻率合成器還廣泛地應用與雷達、導航、頻率時間標準等各個技術領域。例如，在雷達及電子對抗中，利用頻率合成器可以迅速而又準確地改變頻率，以避開敵機的偵察和干擾。在各種精密儀表中，頻率合成器能夠提供高分辨率、低噪聲（相位噪聲）的信號，以適應各種精密測量的需要。
