隨著通信、多媒體技術和圖像處理技術的快速發展，數字信號處理中的數模轉換器(Digital-Analog Converter，即DAC)被廣泛應用于數字無線系統、通信、計算機、高精度成像系統和視聽系統，而數字信號處理的各種數字信號，最終要通過數模轉換技術，變?yōu)榭奢敵龅?a href="http://www.brongaenegriffin.com/analog/" target="_blank">模擬信號。數模轉換器的好壞直接影響整個系統的性能。由于數字信號處理技術的飛速發展，要求DAC具有足夠高的數據處理速度和足夠高的精度。然而，考慮到芯片的實際應用，在不損失電路性能的前提下，降低成本便成為首要任務。在∑-△型DAC高成本的不利因素下，各式各樣的DAC都為了降低成本，提高精度而努力。

基本原理：

電流舵型DAC簡稱電流型DAC。在這里，我們都用它的全稱為電流舵型DAC。

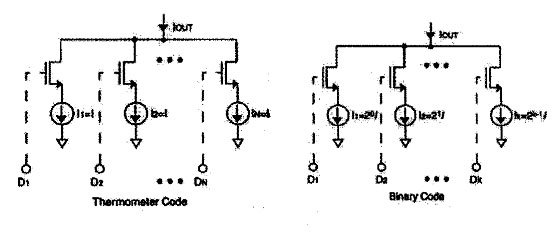

它一般分為兩種:一元電流型和二進制加權型(如圖)。

N位二進制加權型DAC只需要N個電流源，電流源之間的關系是：

IN= 2N×10

這種結構的優點是結構簡單，占用面積小，但是它的缺點也很明顯:

1)單調性差;2) DAC動態誤差和微分非線性誤差比較大。

一元電流型結構每路電流源都相等并且各自獨立。用輸入的數字碼轉換成溫度計碼來控制這些開關。當輸入信號每增加ILSB時，溫度計碼就多開啟一個電流源增加到輸出。所以可以看出一元電流型D/A轉換器單調性是非常好的。然而，一元電流型結構所占的芯片面積太大，限制了這種結構的應用。

KlassBult通過Matlab仿真發現：對于分辨率高于8位的DAC可以采用分段式的結構來兼顧芯片面積和電路性能。具體的方法是：對于高于8位的DAC其高位采用一元電流型結構來保證DAC的性能，低位采用二進制編碼型結構來節約芯片的面積。根據KlassBult的發現，14bit的DAC最好的分段方式是:高6位采用一元電流型結構而低8位采用二進制編碼結構。由于本設計中對DAC的性能要求較高，因此對這一結構進行了以下改進:高6位依然采用一元電流型結構稱為MSB，低8位再次進行分段:最低的4位采用二進制編碼型結構，而b4-b7也采用一元電流型結構(如圖)。

電流型DAC電路另外要注意的是:

1）電流源矩陣的結構，優化的電流源矩陣結構可以減小DAC輸出的誤差。

2）電流源開關序列的優化，可以減小誤差的積累。
