令牌環（Token Ring),令牌環是什么意思

令牌環網（Token Ring）是一種 LAN 協議，定義在 IEEE 802.5 中，其中所有的工作站都連接到一個環上，每個工作站只能同直接相鄰的工作站傳輸數據。通過圍繞環的令牌信息授予工作站傳輸權限。 令牌環是IBM公司于80年代初開發成功的一種網絡技術。 之所以稱為環，是因為這種網絡的物理結構具有環的形狀。環上有多個站逐個與環相連，相鄰站之間是一種點對點的鏈路，因此令牌環與廣播方式的Ethernet不同，它是一種順序向下一站廣播的LAN。與Ethernet 不同的另一個誘人的特點是，即使負載很重，仍具有確定的響應時間。令牌環所遵循的標準是IEEE802.5，它規定了三種操作速率：1Mb/s、 4Mb/s和16Mb/s。開始時，UTP 電纜只能在 1Mb/s的速率下操作，STP電纜可操作在 4Mb/s和16Mb/s，現已有多家廠商的產品突破了這種限制。

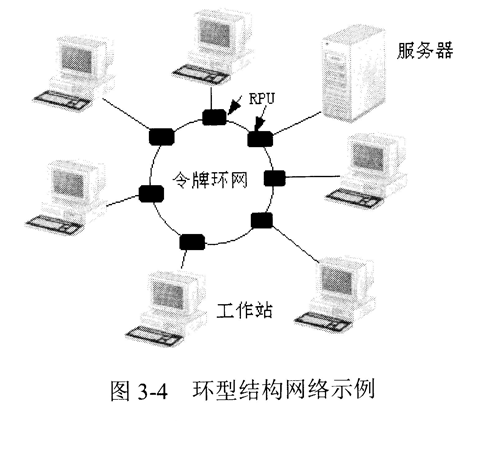

令牌環的基本結構如圖1（a）所示，工作站以串行方式順序相連，形成一個封閉的環路結構。數據順序通過每一工作站，直至到達數據的原發者才停止。圖1（b）是基本環形結構的改進型，在此結構中，工作站未直接與物理環相連，而是連接到一種多站訪問單元（MAU），稱為IBM8228。MAU可連接8個工作站。

構成令牌環物理結構的傳輸媒體有屏蔽雙絞線（STP）和無屏蔽雙絞線（UTP）。

從令牌環物理結構可以看出，組成令牌環網需要的主要部件包括：1、網卡；2、多站訪問單元（MAU）；3、傳輸媒體；4、連接附件。

網卡是計算機連入網絡的必備硬件，制造令牌環網卡的廠商很多，選購時首先要弄清所適應的總線以及要安裝在具有何種總線的計算機上，例如，對于 ISA總線的工作站，適用的網卡有：

IBM Token-Ring PC Adapter

IBM Token-Ring 16/4 Adapter

IBM Token-Ring PC AdapterⅡ

3Com TokenLink Ⅲ 16/4-3C619

對于具有微通道結構的PC機，適用的網卡有：

IBM Token-Ring PC Adapter/A

IBM Token-Ring 16/4 Adapter/A

IBM Token-Ring 16/4 Busmaster Server Adapter

3Com TokenLink Ⅲ 16/4-3C629

MAU在令牌環網絡中類似于集線器或集中器。最常用的MAU為IBM8228，可連接8工作站，MAU的兩個末端端口分別稱為RI（入環）和RO（出環）端口，不能用來連接工作站，而是用于MAU的互連，如圖2所示。在使用屏蔽雙絞線條件下的一個網絡上可連接260個工作站。

令牌環網所用的媒體最初是150Ω的屏蔽雙絞線（STP)。目前除這種媒體外，通過使用無源濾波設備也可使用100Ω的無蔽雙絞線（UTP)用以實現4Mb/s和16Mb/s 的傳輸。由于這種網絡技術是IBM公司發明的，所以令牌環用的媒體通常是經過IBM認證的、并按照TypeX加以編號。Type1,Type2,Type6和Type9在令牌環網絡中都可使用,但使用地點不同。Type1,Type2，Type9可用于連接MAU和信息座；Type6可用于連接適配器（網卡）。用于令牌環的UTP最好是第4類雙絞線。
