【摘要】近年來組件技術已被廣泛應用于電力調度自動化系統的開發，而且IEC61970標準為系統標準化和組件化提供了互操作標準，在此基礎上作者介紹了一種基于組件對象模型（COM）的SCADA數據庫系統設計方案，其中的系統數據庫結構設計遵循IEC61970-303標準，利用組件連接數據庫與SCADA前臺應用。用戶可以通過更新組件模塊的方式擴展和升級系統，使系統具有更好的兼容性和可擴展性。采用此方法開發的SCADA系統可作為數據交互平臺，用于新一代調度自動化系統。

　　1、引言

　　隨著計算機技術的發展，自動化軟件在電力系統的應用越來越多，功能也越來越強大，但與此同時也給應用軟件開發商和電力企業用戶帶來一些問題：軟件系統越來越龐大、系統內部關系錯綜復雜、系統維護困難;對其中某一部分的修改可能影響到其他許多應用功能，而且難以擴展其他功能;當用戶對系統中某一部分的功能進行擴展時，如果用第三方軟件，由于接口專用，要重復開發一些軟件，給用戶造成資金和時間上的浪費。

　　上述問題導致目前針對電力系統開發的電網監控系統不僅系統問移植性較差，甚至系統升級和功能擴展也很困難。由于沒有統一的數據標準格式，這些系統難于與外界交換信息，不能實現異構數據資源共享，難以滿足電力系統中日益廣泛的分布式網絡應用的需求，已經不能適應電網監控系統發展的新要求。

　　近幾年來隨著組件技術的發展成熟，它在電力系統中的應用受到越來越多開發人員的重視。組件程序設計方法的思想將復雜的應用程序設計成一些小的、功能單一的組件模塊，在組件模塊封裝內部實現細節，只對外提供標準的應用接口。利用組件的特性能夠解決網絡分布環境中多種異構數據資源共享問題，實現多種應用軟件的協同工作，而且組件的重用性還可以大幅提高應用軟件的開發效率，增強系統的穩定性，使系統更易于維護和管理。目前在電網調度自動化軟件中推行組件化和各個應用軟件接口的標準化，以實現“即插即用”己成為開發新一代電網調度自動化系統的主要任務瞄J。國際電工技術委員會（IEC）為此制訂了一系列標準，其中的IEC61970系列標準對電網調度自。川口動化系統平臺的標準化具有重要意義，也為基于組隨著計算機技術的發展，自動化軟件在電力系件技術的電力系統數據互操作提供了參考。

　　2、組件對象模型（COM）技術

　　長期以來，面向?qū)ο蟮某绦蛟O(shè)計方法是進行軟20POwerSystemTechnology’V01.28NO.14件開發的最好方案，它解決了傳統軟件開發中難以實現代碼共享、程序沒有可移植性等問題，允許開發者可以在同一系統的不同應用中共享代碼，極大地提高了開發效率，但是面向?qū)ο?a href="http://www.brongaenegriffin.com/v/tag/1315/" target="_blank">編程的軟件的重用僅限于程序源代碼級別的重用，而且它一般要求對象程序和使用對象的客戶程序使用同樣的編程語言，因此這樣的代碼重用僅僅是一種較低層次的重用。

　　組件對象模型（Component0biectModel，COM）是由微軟公司創建的一種二進制和網絡標準，遵循這一標準開發的組件之間可以跨進程、跨機器、跨語言甚至跨操作平臺進行通信。因此，只要組件接口標準化，開發人員就可以如同搭積木一樣，從某個組件庫中取出所需的組件并將其快速地組裝到一起，以構成所需的應用，如圖1所示。

　　與傳統的軟件設計相比，使用組件程序設計方法開發軟件產品具有下列優點：

　?。?）組件易替換

　　在龐大復雜的企業級系統應用程序中，如果使用組件技術將程序分成一個個組件模塊，在組件修改后升級版本時，就可以只修改或替換相關的組件，而不影響其他眾多的程序組件。

　?。?）便于適應業務需求進行更改

　　軟件的業務需求通常不確定，開發期間和軟件配置之后，新的需求會不斷涌現。在組件化的軟件中，可以將業務規則放在少數幾個組件中，當業務規則發生改變時，只需修改原組件或重建并發布新組件。因此，更新是局部的，程序中出錯的機會也就限制在這個局部，使程序的調試和測試更為方便。

　　（3）可實現二進制代碼重用

　　組件之間可以在二進制級別上進行繼承和重用，這樣一來只需一次編寫代碼而多處應用。

　　（4）有助于進行并行開發

　　一個大應用系統由許多組件組成，這些組件的實現可以并列進行。只要接口設計正確，則建立這些組件后它們將能順利配合。

　　3、SCADA系統數據庫設計方法

　　設計數據庫時要根據數據庫管理系統支持的數據模型來定義數據模式，在傳統的SCADA系統中，由于對電力系統的描述形式和計算機實現方法不同，不同廠家設計的系統的數據模式是不同的，這造成系統的訪問接口缺乏統一的標準，致使不同系統異構和互聯非常困難。從1994～1998年的五年問，通過整個工業界的協作和努力，國際電工技術委員會（IEC）發布了所有使用實時信息的應用開發者的最初標準化設計規范，即IEC61970。設計規范第一次允許所有用戶（電力公司、電力聯營體、電力市場、配電控制中心、供電方、投資者等）能夠在一個充滿競爭的應用領域中來升級/移植他們的系統，而不必依賴某一廠家，也不必浪費以前的投資。這些標準的發布將極大地促進開放系統的構造。IEC61970系列標準，主要包括公用信息格式（CommonInformationModel，CIM）和組件接口標準（ComponentInterfaceSpecification，CIS）。CIM以xML語言描述電力系統數據的結構，包含了EMS的公共類和屬性以及它們之間的關系，它用面向?qū)ο蟮姆椒ㄒ?guī)定了公用數據的標準數據模式，構成了系統之間互操作的基礎;CIS描述了組件之間信息交換的接口以及應用程序訪問公共數據的方式pJ。這些標準統一了系統之間數據交換的格式，使應用組件技術實現電力系統應用軟件的集成即互操作成為可能。

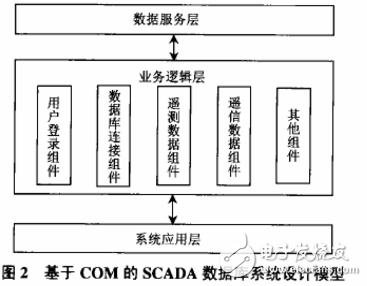

　　在本文所介紹的SCADA系統中，數據庫系統的分析、設計與實現均采用組件設計思想，按照面向設備的方法描述SCADA系統中的元數據，遵循IEC61970—303系列標準設計SCADA數據庫，數據結構、數據模式和歷史數據等都存放在歷史數據庫中，而SCADA系統的實時數據則存放在實時數據庫中，對外提供標準的數據接口16J。基于COM的SCADA數據庫系統設計模型如圖2所示。

　　4、SCADA數據庫系統組件化設計的優越性

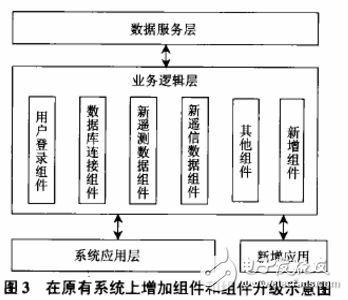

　　在傳統的SCADA系統設計中，后臺數據庫的不同會對整個SCADA系統的應用造成很大的影響，但如果采用如圖2所示的三層軟件應用模型，采用控件數據對象（ActiveX【）ata0biects，AD0）提供一致的數據庫訪問接口，則可以克服這一問題，這也使軟件具有更好的系統適應性。圖2中業務邏輯層的組件適用于電網監控，它對外提供標準接口，客戶調用相應的接口函數獲得所需的功能。如果外部應用程序的數據接口也遵循IEC61970標準，在SCADA的數據庫平臺上就能夠使用不同廠商的應用軟件，做到“即插即用”。由于采用組件設計，系統的功能由一個個功能獨立的組件“拼裝”而成，減少了系統之間的代碼依賴性，當系統要進行改動或升級時，只需對相應的組件進行改動，而且系統需要增加新的功能時，也只需針對新的需求設計新的應用組件程序，與原系統“組合”使用，這樣就大大增強了系統的開放性，減少了系統的開發及維護工作量，如圖3所示。

　　5、組件的設計與實現

　　由于組件的優點在于可重用性好，具有標準應用接口，因此在系統設計中應將功能盡可能地細化，使組件能完成某一項獨立的功能，以充分體現組件的優越性，提高組件的重復利用率。在本文中，業務邏輯層主要設計了以下一些組件：

　?。?）用戶登錄組件

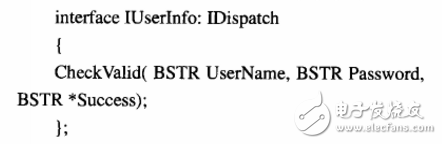

　　該組件的功能是對登錄用戶的合法性進行識別，若屬非法用戶則拒絕其進入SCADA系統，合法用戶則準許進入，并賦予其在SCADA系統中相應的權限。用戶登錄進SCADA系統時，調用該組件，由該組件對外提供接口函數，定義如下：

　?。?）數據庫連接組件

　　該組件的功能是連接到后臺數據庫，對外提供以下兩個接口函數：

　　1）Open（BSTRdatasource，BSTRuser，BSTRpwd）用于連接后臺數據庫;

　　2）Close（）用于斷開與數據庫的連接。

　?。?）數據訪問組件系列

　　在本文所述設計中，針對SCADA系統數據庫中的數據表開發了一系列的數據訪問組件，它們封裝了對數據庫中數據的各項操作，提供了一系列的應用接口函數，SCA:DA應用系統通過調用接口函數來獲得相應的信息。以SCADA系統訪問遙測信息為例，所有的對遙測信息的操作均封裝在名為Yclnfo的組件里，組件內部包括以下一些操作函數：

　　1）getYcPara（YcPara*pa）用以得到遙測信息記錄的指針

　　在系統中為了方便數據管理，每項遙測信息保存在一個名為YcPara的結構體內，該結構體的定義如下：

　　structYcPara

　　{

　　intRtuID;//廠站號

　　intYclD;//遙測號

　　charYcName［40】;//遙測名稱

　　intIfvalid;//是否有效

　　floatBase;//基值

　　};

　　通過獲得結構體的指針得到具體的數據：

　　2）First（）得到第一條記錄;

　　3）.Next（）得到下一條記錄;

　　4）Prev（）返回前一條記錄;

　　5）Last（）得到最后一條記錄;

　　6）delete（）刪除當前記錄;

　　7）update（BSTRstrSQL）更新當前記錄。

　?。?strong>4）數據表管理組件

　　該組件封裝了對數據庫中的表結構進行的操作，如新建數據表、刪除數據表等操作。

　　以上設計的這些組件，能獨立完成某些功能，對外提供說明其功能的接口及接口函數，如果有其它的客戶需要實現這樣的功能，也能夠通過調用相關組件獲得所需的功能，提高了資源利用率。

　　6、結論

　　數據庫管理系統是電力系統應用的支撐平臺，也是整個系統的核心內容，從數據庫管理系統開始實施IEC61970標準系列、推行組件化設計不僅能夠滿足SCADA系統的開放性和可持續發展性的要求，而且使自動化系統和信息系統的交互與集成成為可能，必將極大地促進信息化電力系統的建設進程。本文介紹的基于COM技術的SCADA系統數據庫組件化設計方案，己在武漢大學開發的SCADA系統中得到實現與應用，取得了較好的效果。
