用于MIMO的二元PIFA天線陣
2011年05月04日 11:23 電子科技 作者：胡國慶 劉英 龔書 用戶評論（0）
本文側重研究多頻天線，特別是覆蓋較低工作頻段的多頻天線，其中介紹的天線陣實現3個頻段(885～915 MHz，1 760～1 870 MHz和2 450～2 510 MHz)的工作特性，最低頻段可以覆蓋到900 MHz，并給出了多頻天線的工作特性。
1 天線設計
由于手機尺寸有限，需選擇尺寸小的三頻天線作為天線單元。這里選擇D.Kim在文獻里介紹的一款3頻天線。如圖1所示，有兩種方法放置天線。當短邊相鄰時，雖然天線的間距較小，但是它們的隔離度更高。一個簡單的解釋是由于PIFA天線上的電流和電壓分布。在天線的開路端，電流為零，電壓和電量最大。如果天線的開路段很近，如圖1(b)所示，那么它們之間就會有很強的電磁耦合。
?

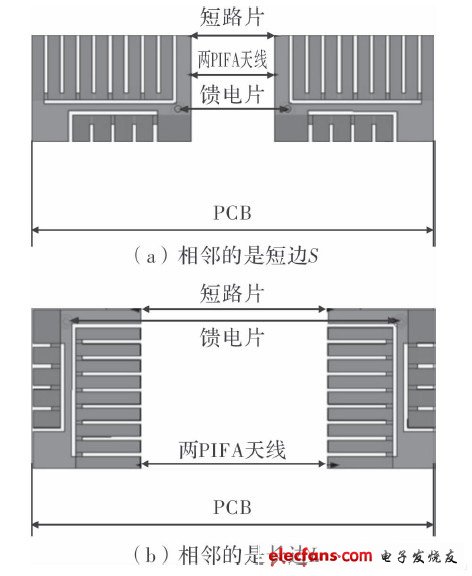

圖1 放置天線的兩種方法
?
圖2 兩種放置天線的S參數
?
圖3 天線被連接帶相連時的俯視圖
