7、導入樓層平面圖，實施無線的布置

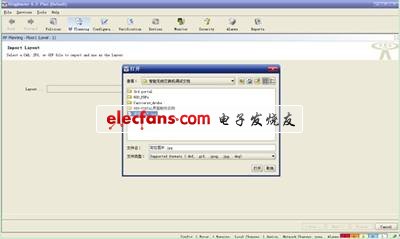

導入平面圖，點擊左側剛剛設置好的“SITE”名稱左側的“+”，本例中為“office”左側的“+”，出現Building。點擊“Building”左側的“+”，出現下拉的樓層，點擊右側的“Import”導入平面圖。



選擇圖形，在本例中任選了一張JPG的圖片作為無線區域的覆蓋布置圖，在實際中圖形可選擇CAD、JPG等多種類型。



在實際案例中，最佳方式是選擇CAD圖的DXF格式的圖片，因為該圖片中已經確定了建筑物的各種參數，譬如說墻壁的類型等。

點擊下一步，出現平面圖。



定義導入的平面圖。

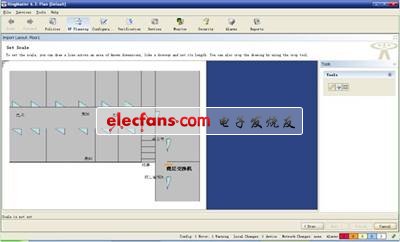

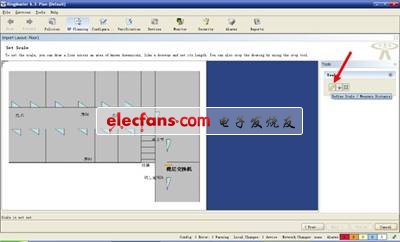

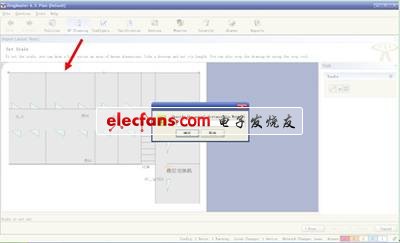

選用右側的標尺圖標，丈量平面圖中的尺寸。



只要丈量圖中一條邊的長度，該軟件就會根據圖例進行其它邊的換算，所以圖形畫得準確與否是定位準確的關鍵。

圖例中丈量的是紅色箭頭所指的最長的一條邊，在實際中的距離是40米，我們按照實際距離進行填寫。

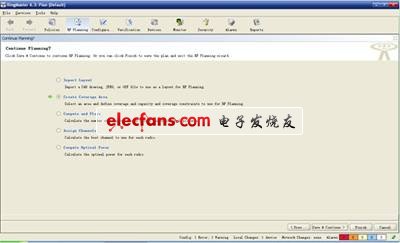

點擊確定后進入下一步操作，出現建立覆蓋區域的向導頁面，點擊“save&continue”，開始指定覆蓋區域。

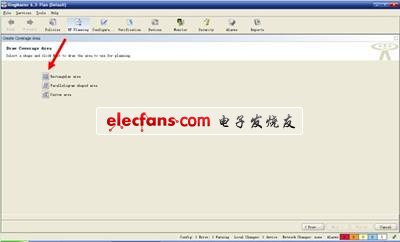

在這個畫面下選擇覆蓋區域的類型，分為三類：

（1）、規則的矩形區域

（2）、平行四邊形區域

（3）、自定義區域

此例中我們選擇“customarea”。

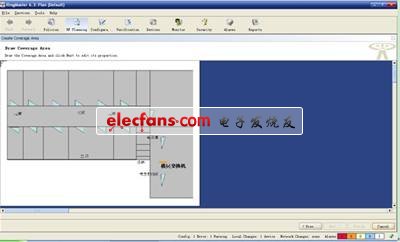

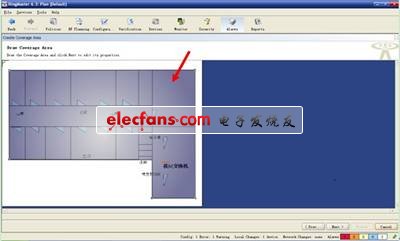

開始按照我們的實際情況圈定覆蓋區域。



操作方法：選擇任意一個起始點單擊鼠標的左鍵后松開，滑動鼠標，在拐彎點單擊下鼠標繼續滑動鼠標圈定區域，最后滑動鼠標回到起始點，單擊右鍵，覆蓋區域選定完成。

圈定完之后圖形。

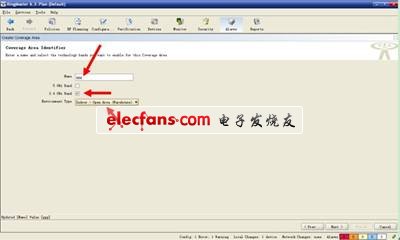

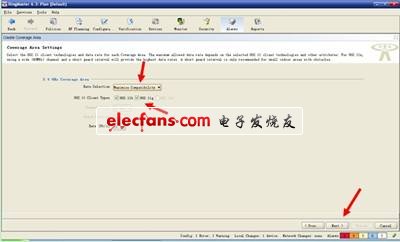

給該區域起個名稱，并選定使用的頻段和環境類型，本例中名稱是“ggg”使用2.4GHz，并在室內空曠環境下使用。



選擇傳輸速率和802.11類型，一般我們使用默認即可。

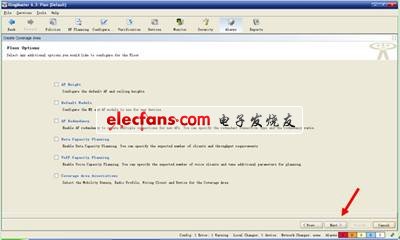

選擇其它參數，在這里如果我們沒有特殊用途，可不做選擇；直接點擊下一步。

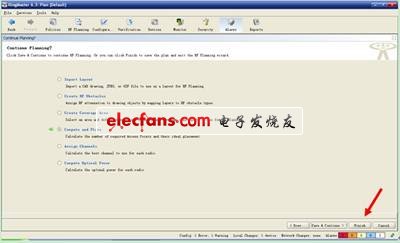

出現如下畫面。



直接點擊“Finish”可以使我們直接進入到已布置好的環境內。在平面圖內放置已經布好的AP。

在本例中我們已經人為的對我們的環境進行了勘測，并布置好了AP，只需要直接點擊“Finish”，直接把我們已經存在的AP放置到相對應的位置即可。

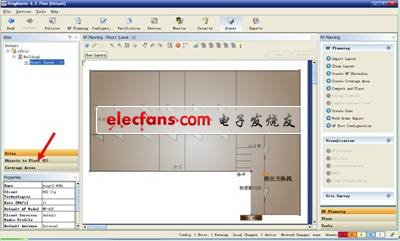

點擊“Objecttoplace”。

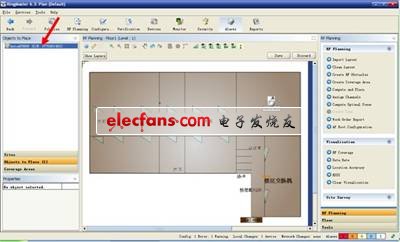

選中AP。

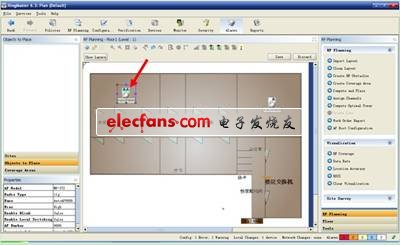

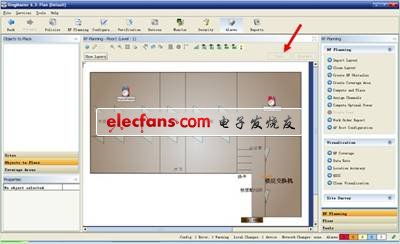

放置AP。

放置方法：點擊一下AP，放開鼠標，滑動鼠標到實際環境內AP的實際位置，點擊左鍵，AP就會到達相應的位置。



點擊保存。



這樣，我們的無線布置圖就完成了。

8、通過RingMaster尋找無線客戶端或者定位非法AP

客戶端的發現和定位。

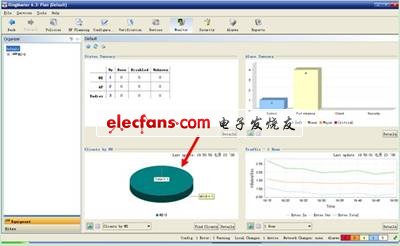

進入到Monitor菜單下，點擊Client圖標。

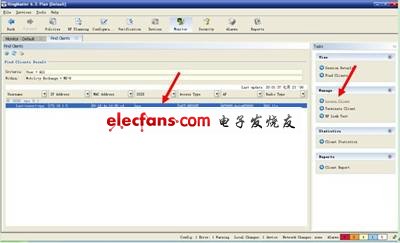

出現無線網絡環境內的客戶端列表，選中后點擊右側的“LocateClient”按鈕。

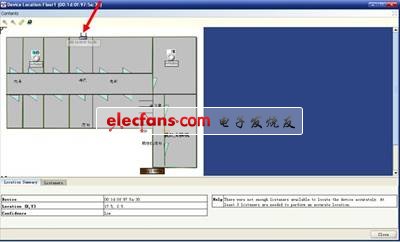

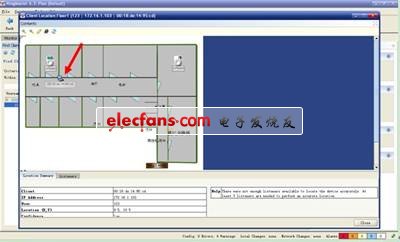

網管軟件將會出現如下對話框，在圖中會出現客戶端的位置。

圖中紅色箭頭指向的就是被定位的客戶端。



非法AP的發現和定位。

銳捷無線網絡可以實時發現與找到非法AP或非法設備，通過RingMaster我們可以定位到該設備。

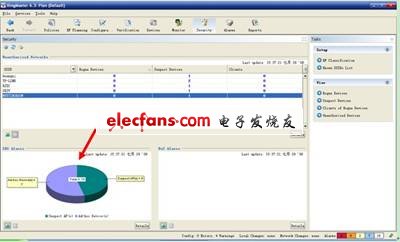

點擊“Security”，查看無線網絡環境內存在的危險事件和設備。

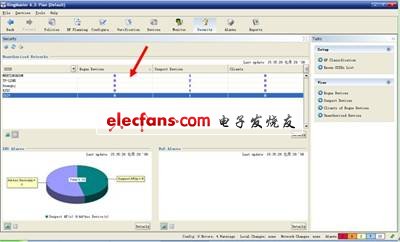

非法AP和非法設備的發現。



點擊上圖。

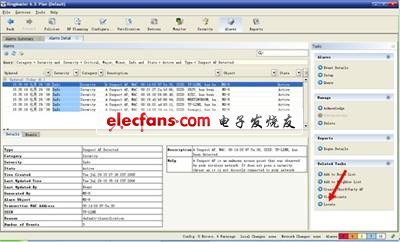

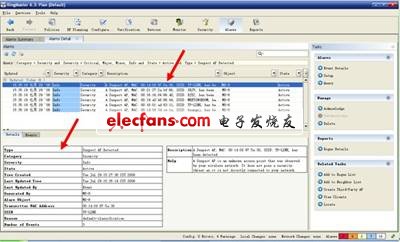

出現所有設備，并且所有設備的具體細節內容可以顯示出來。



點擊右下側的“Locate”選項進行定位。

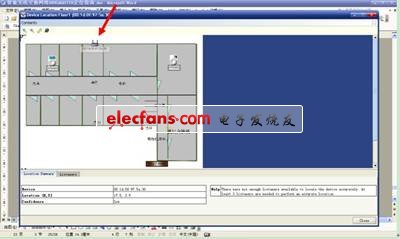

非法AP的定位。





?
