　　分組數據匯聚協議(PDCP)在接人層(AS)協議棧中的位置位于RLC層之上，受RRC的調度和控制，將來自上層的用戶數據傳輸?shù)絉LC子層。PDCP提供給上層的服務是PDCP SDU傳遞。協議棧的結構圖可參考協議3GPP TS25.301。

　　PDCP結構與功能描述

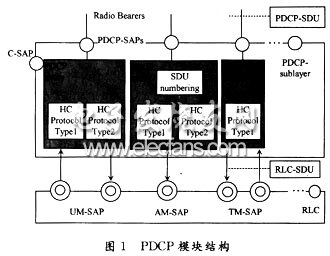

　　圖1給出PDCP模塊的詳細結構。每個PS域的無線接入承載(RAB)都和1個RB相關聯，每個RB又和1個PDCP實體相關聯。根據RLC模式的不同，每個PDCP實體可和1個或2個RLC相關聯，1個PDCP可和2個非確認模式/透明模式的RLC實體(1個上行和1個下行)或1個確認模式(AM)RLC實體相關聯。PDCP可使用1種減多種壓縮算法(RFC 2507和RFC3095，當前只使用RFC2507)，也可不使用壓縮算法。

?

　　在實現PDCP功能時，可將PDCP分為2個子模塊：PDCP控制部分，主要完成對PDCP控制服務接入點的處理，通過PDCP和RRC接口發送原語，并產生、配置和刪除PDCP實體，RRC給PDCP配置所有首部壓縮所需參數，并把PDCP和RAB、RB關聯起來;二是PDCP用戶部分，主要完成從RB接收數據，在上行鏈路上，壓縮IP分組數據包首部，然后發送到相應的實體;在下行鏈路上，PDCP從RLC接收首部壓縮數據，進行解壓縮后傳送到上層。

　　PDCP實現的功能有：一是在發送方或接收方的PDCP實體中IP數據流的頭壓縮和解壓縮。頭壓縮是針對特定的網絡層、傳輸層或上層協議組合。當一個PDP上下文被激活時需知道網絡層協議，PDCP可以通過PID值標識頭壓縮協議的不同類型。PDCP配置由UTRAN設置;用戶數據的傳輸，這個功能被用于在PDCP服務的用戶之間的數據匯聚。PDCP實例被配置成功后可進行數據傳輸，在上行鏈路數據傳輸過程中PDCP收到RABM發送的數據，根據配置信息將數據組裝成PDU以原語形式發送給RLC。在下行鏈路數據傳輸過程中PDCP收到RLC送來的數據后將數據組裝成PDCP SDU發送到RABM實體;如果PDCP應用于SRNS重定位，則PDCP需要保存對于RB的SDU序列號。只有當RLC配置為確認模式(AM)且順序傳輸時才支持無丟失SRNS重定位。雖然RLC提供可靠的數據傳輸服務，但是當SRNS重定位時并不能保證傳輸?shù)目煽啃?，所以PDCP在SRNS重定位時需要保存PDCP序列號以避免數據丟失。

　　PDCP接口描述

　　接口結構圖如圖2所示。PDCP接口主要與RRC，RABM和RLC相連接，通過PDCP_RRC接口RRC給PDCP配置所需參數。在完成控制部分相關操作完成后PDCP通過PDCP_RAB和RLC_PDCP接口完成與RABM和RLC之間的數據傳遞，實現上下行的數據傳輸。
