0 引言

　　功分器是無線通信系統中的一種非常重要的微波無源器件，在天線陣饋電系統、功率放大器和無線局域網中都有著廣泛的應用。目前應用最多的微波功率分配器多為威爾金森（Wilkinson）形式的功分器，其優點在于設計方法較簡單、易于實現，輸出端口可以實現較高隔離。近年來，功分器的研究已經越來越成熟，也越來越深入在傳統Wilkinson功分器的輸出端添加短路枝節的方法實現了寬帶功分器；文蘆狀的多節阻抗變換器Wilkinson 功分器結構，顯著展寬了功分器的工作帶寬；一款平面結構的新型雙頻功分器；直接多路輸出Wilkinson 功分器的計算公式，進一步完善了該功分器的設計指導。然而，當工作頻率升高以后，制作器件的實際尺寸將會縮小，由于隔離電阻的存在，使得兩個輸出支路的電路布局存在限制，尤其在不等功率分配，兩個輸出端口存在強烈互耦而惡化功分器的整體性能。設計了改良型的Wilkinson功分器，該功分器工作在無線局域網S頻段2.4~2.483 5 GHz頻率范圍內，從而增加了其實用價值。利用ADS 軟件進行了仿真設計，并進行了實物加工和測試。

　　1 功分器設計

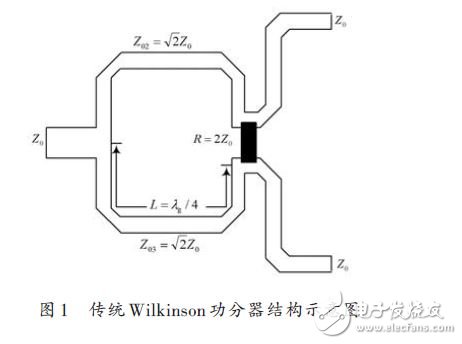

　　對于基本的Wilkinson功分器，其輸入/輸出端口特性阻抗為Z0，兩段分支微帶線的電長度均為λg 4 。實現等功分3 dB設計的Wilkinson功分器，基本原理與設計公式在參考文獻［7］中已經做了詳細介紹，其電路結構示意圖如圖1所示。然而傳統的 Wilkinson功分器在工作于頻率較高的情況下，電路尺寸將會縮小，電路布局受到限制，并且兩輸出端口互耦嚴重進而影響其性能。

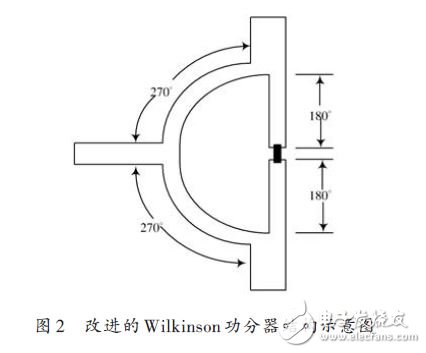

　　為了解決這些問題，本文通過在隔離電阻兩側和兩輸出支路上引入電長度180°（ λ 2）微帶傳輸線，將圖1所示的功分器結構改進為圖2所示。

　　改進型Wilkinson 電路結構，通過引入λ 2 長度的傳輸線后，大大提高了電路布局的靈活性。由傳輸線理論可知，中心頻率處隔離電路部分的矩陣A 為：

　　由矩陣A 可知，兩輸出支路之間的隔離電路部分仍等效為一個串聯電阻，兩段λ/2長度傳輸線的引入，不但沒有改變電路的性能，而且增加了兩輸出端口微帶線間的距離，從而減小了相互干擾。
