下表顯示當802.11ax AP和各STA協調用于MU-OFDMA操作時當前能夠獲得頻率多路復用訪問權的用戶數量。

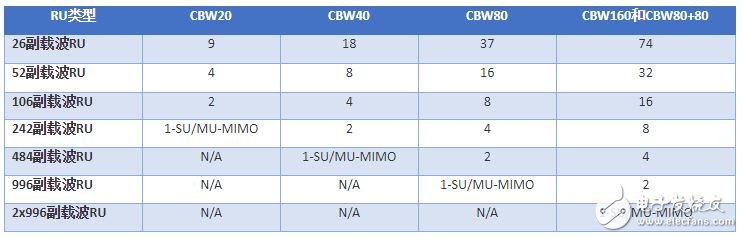

表2. 不同信道帶寬的RU總數量

多用戶上行操作
為了協調上行MU-MIMO或上行OFDMA傳輸，AP需向所有用戶發送一個觸發幀。 此幀顯示了空間流的數量和/或每個用戶的OFDMA分配（頻率和資源單元的大?。?。 它還包含功率控制信息，因此個人用戶能夠提高或降低他們的傳輸功率，以便均分AP從所有上行用戶接收的功率并提升來自較遠節點的各幀的接收。 AP還通知所有用戶傳輸開始和結束的時間。 AP向所有用戶發送一個多用戶上行觸發幀（圖10），用于指示整體開始傳輸?shù)拇_切時間以及各幀的確切持續時間，以確保各用戶同時完成傳輸。 AP接收到來自所有用戶的幀后，會向用戶返回一個塊確認以結束操作。

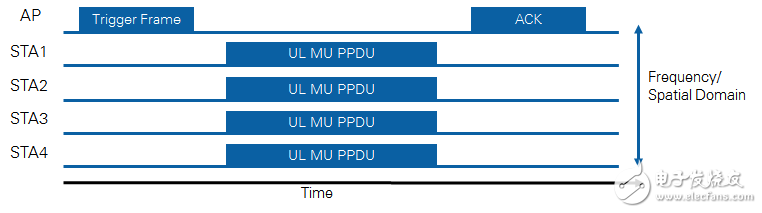

圖 10. 協調上行多用戶操作

802.11ax的主要目標之一是在密集用戶環境下將當前平均每位用戶的數據吞吐量提升三倍。 基于這一目標，該標準的制定者已明確指出802.11ax設備支持下行和上行MU-MIMO操作，MU-OPDMA操作，或更大數量并發用戶的MU-MIMO操作和MU-OPDMA操作。

5. 高效MAC機制

基于色碼的空間復用
為了改善密集部署場景中的系統層級性能以及頻譜資源的使用效率，802.11ax標準實現了空間重用技術。 STA可以識別來自重疊基本服務集(BSS)的信號，并根據這項信息來做出媒體競爭和干擾管理決策。

當正在主動收聽媒體的STA偵測到802.11ax訊框時，它就會檢查BSS色彩位(Color Bit)或MAC表頭文件中的MAC地址。 如果所偵測的協議數據單元(PPDU)中的BSS色彩與所關聯AP已公布的色彩相同，STA就會將該幀視為Intra-BSS幀。

然而，如果所偵測幀的BSS色彩不同，STA就會將該幀視為來自重疊BSS的Inter-BSS幀。 在這之后，只有在需要STA驗證幀是否是Inter-BSS幀期間，STA才將媒體當成忙碌中(BUSY)。不過，這段期間不會超過指定的幀負載時間長度。

盡管標準仍需定義某些機制來忽略來自重疊BSS的流量，在實現上，則可包含提高Inter-BSS幀的空閑信道評估信號檢測(SD)閾值，并同時為Intra-BSS流量維持較低的閾值(圖11)。 這樣一來，來自相鄰BSS的通信量就不會產生不必要的信道訪問權競爭。

圖 11. 使用色碼進行空閑通道評估

當802.11ax STA使用基于顏色代碼的CCA規則時，也可以調整OBSS信號檢測閾值以及發射功率控制。 這種調整提高了系統級性能和頻譜資源的使用。 此外，802.11ax STA可以調整CCA參數，例如能量檢測級別和信號檢測級別。

除了使用CCA來幫助當前幀確定媒體的忙閑狀態之外，802.11標準采用網絡分配向量(NAV)來為STA指示媒體傳輸當前幀所需的時間,以及嘗試下一次傳輸之前需等待的時間，NAV是一種預測未來流量的定時器機制。 NAV充當虛擬載波偵聽，確保為對于802.11協議操作（例如控制幀、RTS/CTS交換之后的數據和ACK）至關重要的幀保留媒體。

圖 12. MU PPDU交換和NAV設定范例

負責開發高效率無線標準的802.11工作團隊可能會在802.11ax標準中包含不止一個NAV字段,很可能采用兩個不同的NAV。 同時擁有Intra-BSS NAV和Inter-BSS NAV不僅可協助STA預測自身BSS內的流量，還能讓它們?cè)诘弥丿B流量狀態時自由傳輸。

通過目標喚醒時間省電
802.11ax AP可以和參與其中的STA協調目標喚醒時間(TWT)功能的使用，以定義讓個別基站訪問媒體的特定時間或一組時間。 STA和AP會交換信息，包括預計的活動持續時間。 如此一來，AP就可控制需要訪問媒體的STA之間的競爭和重疊情況。 802.11ax STA可以使用TWT來降低能量損耗，在自身的TWT來臨之前進入睡眠狀態。 另外，AP還可另外設定時間計劃并將TWT值提供給STA，這樣一來，雙方之間就不需要存在獨立的TWT協議。 標準將此過程稱為"廣播目標喚醒時間操作"（見圖13）。

圖 13. 廣播目標喚醒時間操作示例
