MAX14800, MAX14801, MAX14802,

2009-12-19 12:23本站整理 佚名我要評論（0）我要收藏

MAX14800, MAX14801, MAX14802, MAX14803 低電荷注入、16通道、高壓模擬開關

概述

MAX14800–MAX14803可為超聲成像和打印機應用提供16通道高壓開關。該系列器件采用HVCMOS工藝，提供16個高壓低電荷注入SPST開關，由數字接口控制。數據移入內部16位移位寄存器，并通過帶使能和清除輸入的可編程鎖存器保持?jǐn)?shù)據。上電復位功能確保所有開關在上電時為打開狀態。

MAX14800–MAX14803采用寬范圍的高電壓供電，包括：VPP/VNN = +100V/-100V、+200V/0V、以及+40V/-160V。數字接口工作于獨立的+2.7V至+5.5V VDD電源。數字輸入DIN、CLK、低電平有效的LE以及CLR采用VDD電源電壓供電。

MAX14801/MAX14803的每個切換端具有集成的35kΩ泄漏電阻，用于對容性負載進行放電。MAX14802/MAX14803提供集成的鉗位二極管，用于過壓保護，防止正向電壓過沖。

MAX14800–MAX14803采用48引腳TQFP封裝，所有器件都工作于0°C至+70°C商業級溫度范圍。

關鍵特性

  • 集成的過壓保護(MAX14802/MAX14803)
  • 20MHz串行接口(5V)
  • HVCMOS工藝可提供高性能
  • 獨立編程的高壓模擬開關
  • 極低的5µA (典型值)靜態電流
  • 直流至20MHz低壓模擬信號頻率范圍
  • 2.7V至5.5V邏輯電源電壓
  • 低電荷注入、低電容RL開關
  • 在5MHz (RL = 50Ω)下，關斷隔離為-77dB (典型值)
  • 串行接口可實現菊鏈連接
  • 靈活的高壓電源(VPP - VNN = 250V)

    應用/使用

    打印機
    超聲成像

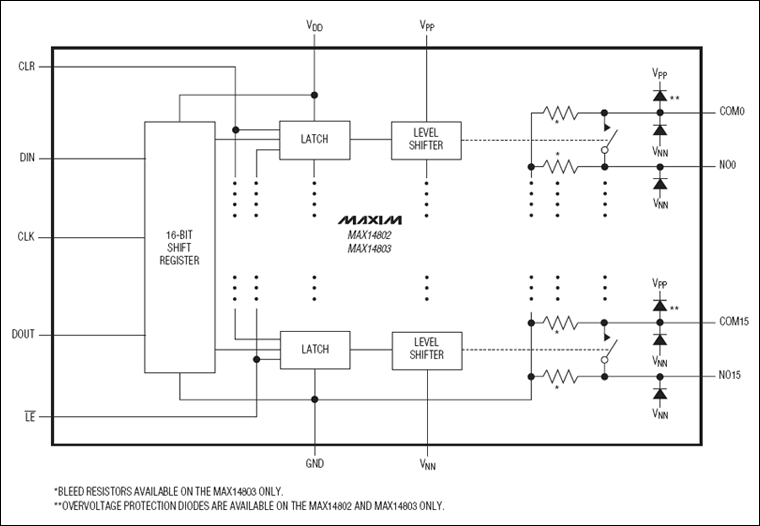

    MAX14800、MAX14801、MAX14802、MAX14803：功能框圖
    功能框圖
