美信推MAX4236,MAX4237甚高精密3V/5V滿擺幅運算放大器
MAX4236,MAX4237概述
MAX4236/MAX4237為高精度運放，在不采用斬波技術的情況下取得了優異的低失調電壓和低失調電壓溫度系數。MAX4236和MAX4237的典型大信號開環電壓增益為120dB。這些器件的輸入偏置電流極小，僅為1pA。MAX4236的增益帶寬積為1.7MHz，單位增益穩定。而MAX4237可穩定工作于大于5V/V的閉環增益，增益帶寬積為7.5MHz。兩種器件均有關斷功能，使靜態電流降至小于0.1µA，輸出呈高阻態。
MAX4236/MAX4237的共模輸入范圍可低于負電源，輸出可達到滿擺幅。這些特性使其非常適合于采用+3V或+5V單電源供電的應用。MAX4236/MAX4237的額定溫度范圍為-40°C至+85°C，可提供微型SOT23，µMAX®和SO封裝。對于較高精度的應用，A級µMAX和SO封裝的器件經過測試可以保證在+25°C下失調不超過20µV，漂移小于2µV/°C。
MAX4236,MAX4237關鍵特性
超低失調電壓
20µV (最大值，A級，+25°C)
50µV (最大值，B級，6引腳SOT23，+25°C)
超低失調漂移
2µV/°C (最大值，A級)
4.5µV/°C (最大值，B級，6引腳SOT23)
5.5µV/°C (最大值，6引腳SOT23)
超低輸入偏置電流：1pA
高開環電壓增益：110dB (最小值，RL = 100kΩ)
適用于+3V和+5V單電源系統
輸入允許到地：共模輸入范圍覆蓋電源負端
驅動1kΩ負載時輸出可達滿擺幅
350µA靜態電流
增益帶寬積
1.7MHz (MAX4236，AV = 1V/V)
7.5MHz (MAX4237，AV = 5V/V)
具有帶200pF容性負載的能力
關斷模式：靜態電流僅0.1µA，輸出置于高阻狀態
提供節省空間的SOT23和µMAX封裝
MAX4236,MAX4237應用/使用
自動測試設備(ATE)
電池供電應用
心電監護儀
顯示器：工業、前面板和儀表
電化學傳感器
工業：過程測量與控制
儀表放大器
面板表
壓阻式傳感器
電表
可編程邏輯控制器(PLC)
應變儀
熱電偶放大器

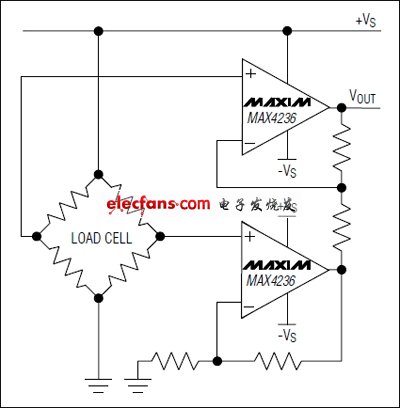

應用電路
