通嘉專為電池充電器開發的一次側控制IC- LD7511
傳統反馳式電源電路, 需要光耦合器來設計回授電路, 增加電路體積、零件成本及功率損耗。因此對于一般小功率、小體積需求的應用，通嘉提供的一系列一次側控制IC, 以更少的零件數，更小的電路體積，有效的電壓/電流精確度控制，同時省卻光耦合器, 幫助系統設計者設計出更具競爭力之產品。
通嘉推出一款專為電池充電器所開發的一次側控制IC- LD7511, 具備 CV/CC(定電壓/定電流), 低激活電流，Green Mode 省電功能與EMI抑制能力，不但所需零件數精簡， SOT-26與DIP-8兩種包裝, 提供更多設計彈性。此款I(lǐng)C內建OTP(過溫保護)、OVP(過電壓保護)等保護功能，可避免在不正常操作下?lián)p壞系統電路。

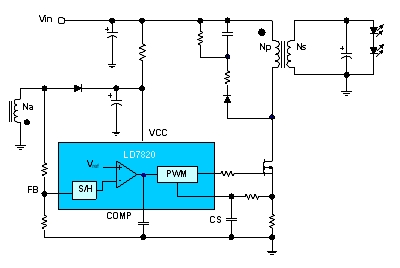

而針對LED照明應用, 通嘉同時也推出一款LD7820, 提供定電流控制機制，特別適用于E27/E17此類精巧的球泡燈，電路精簡及隔離式架構, 能協助設計者開發出符合安全規范的產品，電流精確度達±5%，為同質產品中的佼佼者。此款I(lǐng)C同時內建線圈感值補償、OVP(過電壓保護)、OTP(過溫保護) 等保護功能。
LD7921/22 采用上述一次側控制架構，并將一次側高壓700V MOS開關整合成單一芯片(DIP 7)，LD7921/22 分別可應用至 8W/16W 以內的系統，更詳細信息，請聯系通嘉業務或代理商或造訪通嘉網站, 取得更多技術信息www.leadtrend.com.tw。
