MAX15041 內置開關的同步DC-DC轉換器

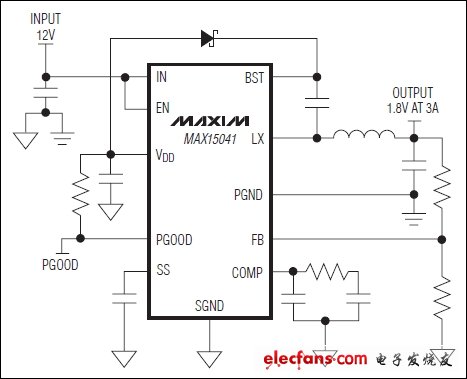

MAX15041是低成本、內置開關的同步DC-DC轉換器，可提供高達3A的輸出電流。MAX15041工作在4.5V至28V輸入電壓范圍，提供0.606V至VIN的90%的可調輸出電壓，可由兩個外部電阻設置。MAX15041理想用于分布式電源、預穩壓、機頂盒、電視以及其它消費類電子應用。
MAX15041具有峰值電流模式PWM控制器，采用內部固定350kHz開關頻率工作，且具有90%最大占空比。電流模式控制架構簡化了補償設計，并可保證逐周期限流，快速響應輸入電源及負載瞬變。高增益跨導誤差放大器允許使用II類補償方案，便于外部補償，可支持全陶瓷電容設計。
同步降壓型調節器具有內部MOSFET，可提供比異步方案更高的效率;與分立式控制器方案相比大大簡化了設計。為便于設計，采用內置MOSFET降低EMI并減小電路板尺寸，通過減少外部元件數量提供更高的可靠性。
MAX15041還具有熱關斷和過流保護功能(高邊源出電流、低邊吸入電流)，帶有欠壓鎖定功能的內置5V LDO。此外，該器件上電進入預置輸出，確保安全啟動。
其它特性包括外部可調的軟啟動，可逐漸增大至輸出電壓并減小浪涌電流。獨立的使能控制和電源就緒信號允許靈活的電源排序。
MAX15041采用節省空間的大功率、3mm x 3mm、16引腳TQFN-EP封裝，工作在-40°C至+85°C溫度范圍。
關鍵特性
高達3A的連續輸出電流
工作溫度范圍內保持±1%輸出精度
4.5V至28V輸入電壓范圍
輸出電壓在0.606V至0.9 x VIN范圍內調節
內置170mΩ RDS-ON高邊功率開關和105mΩ RDS-ON低邊功率開關
350kHz固定開關頻率
效率高達93%
逐周期過流保護
可編程軟啟動
采用低ESR陶瓷輸出電容保持穩定輸出
安全啟動進入預置輸出
使能輸入和電源就緒輸出
提供完整的過流和過熱保護
VDD LDO欠壓鎖定
節省空間、增強散熱的3mm x 3mm封裝
