OKMX6ULL-S 開發板
OKMX6ULL-S開發板采用NXP的高性能、超高效、低成本處理器MCIMX6Y2開發設計，采用先進的ARM Cortex-A7 內核，運行速度高達800MHz。先進的電源管理架構可以提供更低的功耗。標配8路原生UART 、2路網口、2路CAN-bus總線、2路USB OTG等常用接口；核心板支持工業級和商業及兩種配置：256MB DDR3L/512MB DDR3L，256MB NandFlash/4GB eMMC，方便用戶不同的選擇。

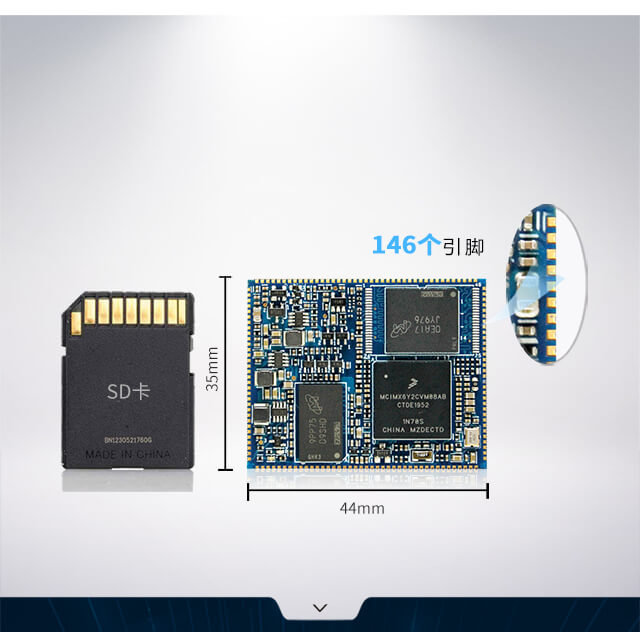

小體積，大用途
核心板采用8層PCB沉金工藝，具備更佳的電氣特性。郵票孔封裝設計，體積小巧，整板尺寸僅44*35mm；

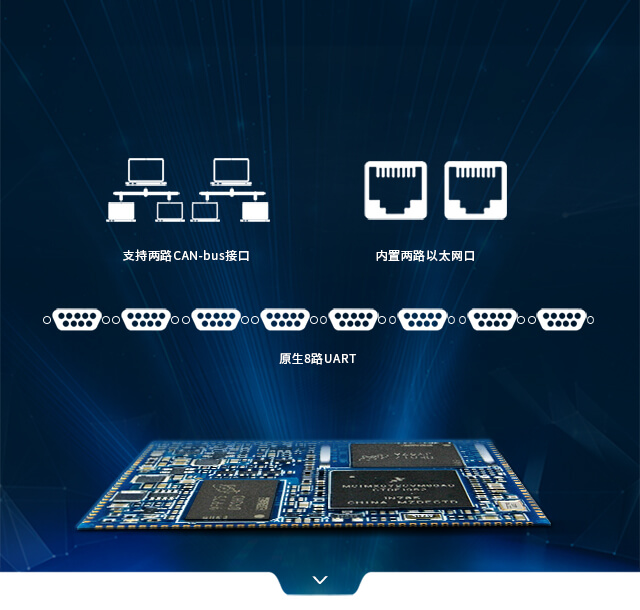

雙網、雙CAN、八路串口
CPU原生集成兩路高實時性的CAN總線接口，雙路百兆以太網可實現雙網冗余，八路串口同時可以和多種串口設備通訊；

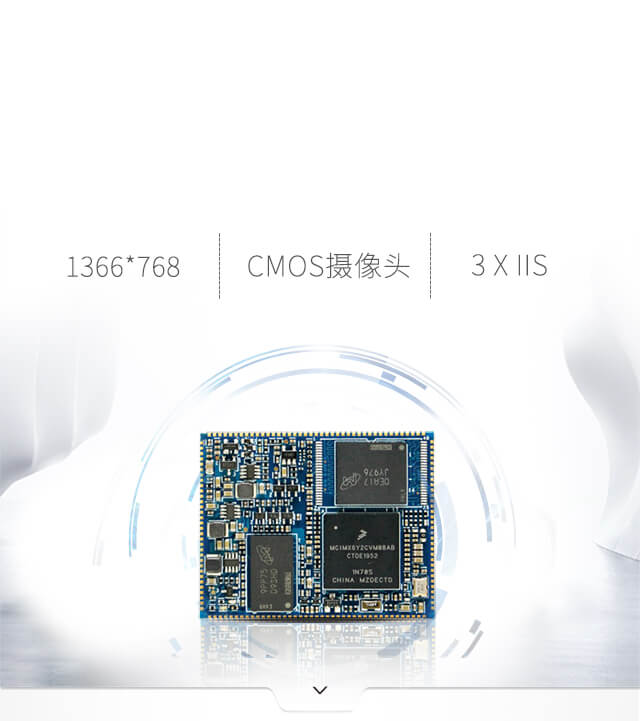

媒體播放，數字?jǐn)z像，WXGA顯示加持
24位并行LCD顯示，分辨率高達WXGA (1366x768)；8/10/16/24位并行攝像頭傳感器接口，支持OV9650數字?jǐn)z像頭；3路IIS接口，ALSA音頻架構，更加方便開發自己應用程序；

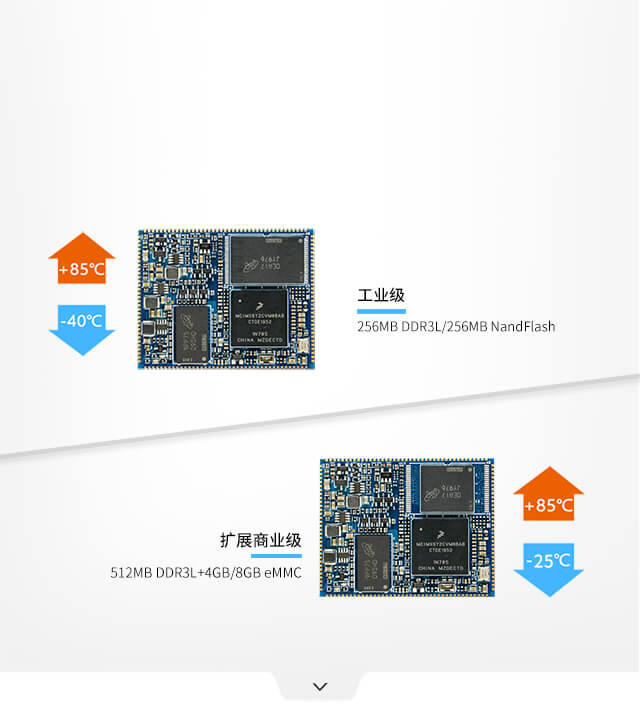

多種配置，不同選擇
核心板支持工業級和擴展商業級兩種配置，全部經過高低溫試驗測試，質量保證的同時，方便用戶不同的選擇；256MB DDR3L/512MB DDR3L，256MB NandFlash/4GB eMMC；

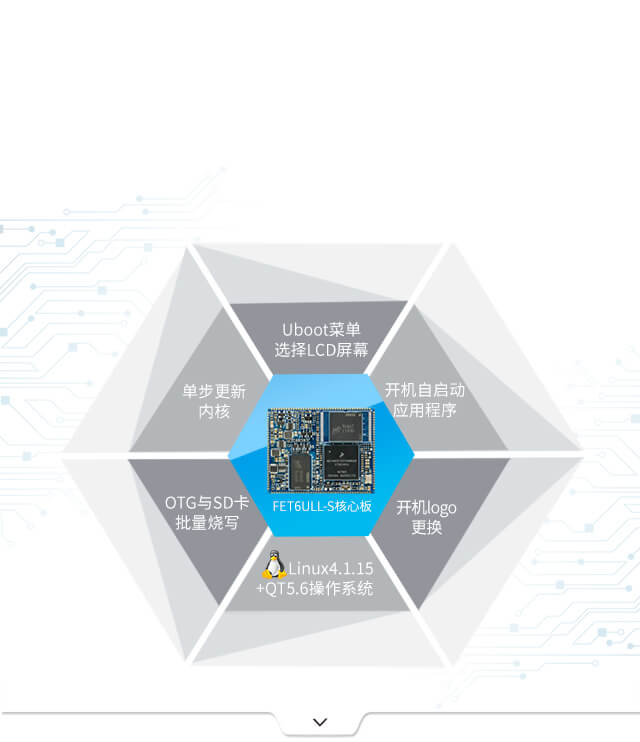

系統易開發，生產更便捷
核心板采用Linux 4.1.15+QT5.6操作系統，支持OTG、SD/TF卡批量燒寫方式，支持單步更新內核，方便過程開發及批量生產

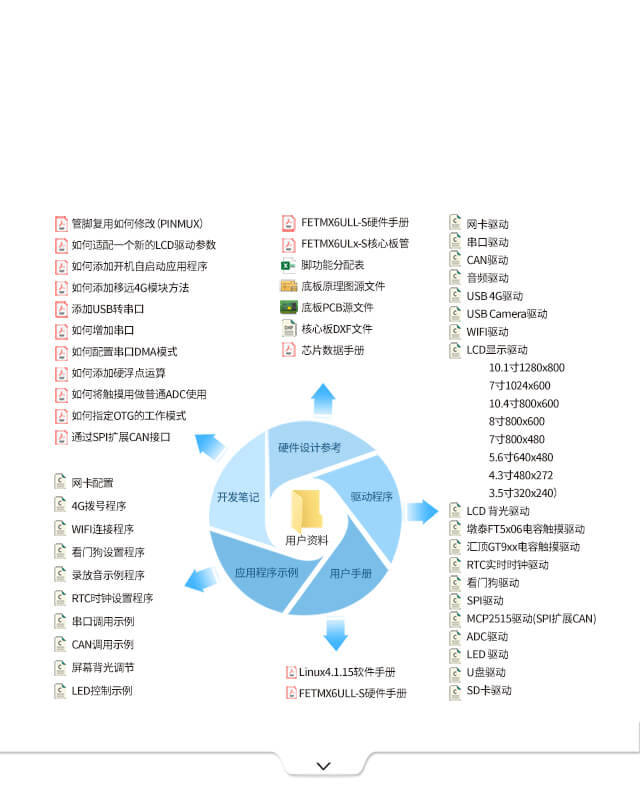

豐富多樣的測試?yán)碳肮ぞ?/strong>
硬件設計手冊、嵌入式Linux軟件手冊、OKMX6ULL-S應用筆記 、底層驅動程序、應用接口開發示例等完善的資料庫，只為讓您更省心的開發程序，更快速的搭建產品
應用領域
廣泛適用于醫療 、電力 、安防 、車載 、軌道交通 、通訊、 充電樁 、智能家居 、消費電子、手持設備、人機交互 等領域
▊ 規格參數
| FETMX6ULL-S核心板參數 | |||
|---|---|---|---|
| CPU | NXP 單核 i.MX6ULL | CAN | 2路 |
| 架構 | Cortex-A7 | USB | 2路 |
| 主頻 | 800MHz | SD/MMC/SDIO | 2路 |
| 內存 | 256MB DDR3 / 512MB DDR3 | Ethernet | 2路10/100兆以太網 |
| ROM | 256MB NandFlash / 4GB eMMC | UART/IrDA | 8路 |
| 工作電壓 | 5V電壓供電 | EINT/GPIO | 支持 |
| 圖形處理器 | PXP | Video Coder | 軟件編解碼 |
| 尺寸 | 35mm*44mm | Camera | 1路，8位并行接口（DVP），最大支持5-Megapixel； |
| 連接方式 | 郵票孔 | PWM | 8路 |
| 操作系統 | Linux4.1.15+QT5.6 | ADC | 10路 |
| LCD | RGB 24位，最高支持WXGA (1366 x 768) | eSAI | 1 |
| Audio | 3路 | Keypad Port | 8*8 |
| I2C | 4路 | SPDIF | 1路 |
| SPI | 4路 | QSPI | 1路 |
| OKMX6ULL-S開發板參數 | |||
|---|---|---|---|
| Audio | 1路Phone,1路MIC.2路Speaker | JTAG接口 | 支持 |
| I2C | 2個，插座引出 | ADC | 4個，用于電阻觸摸板 |
| CAN | 2個 | 撥碼開關 | 設置模式 |
| Camera | 1路，130W并口攝像頭 | 復位 | 1個復位按鍵 |
| SD/MMC/SDIO | 1個 | PWM | 1個，用于液晶背光調節 |
| USB Host | 3個USB2.0插座 | LCD | 1個，支持觸摸屏 |
| USB OTG | 1個USB micro 2.0插座 | WiFi&藍牙 | 1個 |
| Ethernet | 2個10/100M以太網，RJ45插座 | GPS | 支持串口GPS模塊 |
| 串口 | 3個，插座引出 | 3G/4G | 支持USB 3G/4G模塊 |
| 電源 | 5V恒壓電源接口 | 實時時鐘 | 支持 |
| 攝像頭 | 支持OV9650攝像頭（預覽、拍照） | LED | 2個 |
