工業級高速率RS485 Modbus網關遠程云服務器

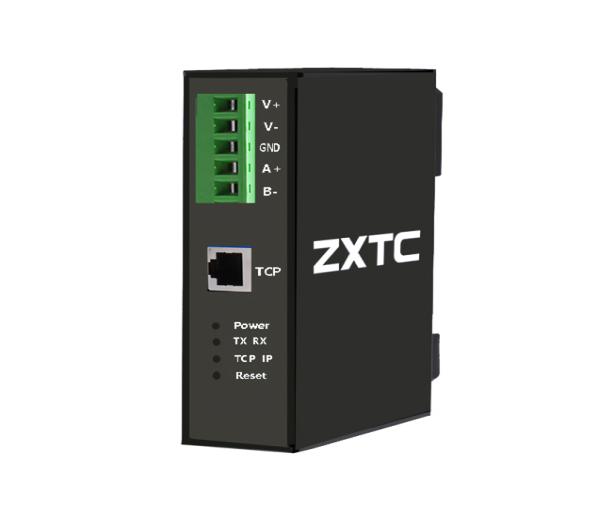

Model：ZP-8601-EV（導軌式)
功能簡介:
深圳市振鑫通信科技有限公司ZP-8601-EV系列串口Modbus網關可讓您設備立刻聯網，專為整合Modbus RTU/ASCII和Modbus TCP網絡設計Modbus網關，它可以實現Modbus RTU/ASCII與Modbus TCP協議網關之間的轉換，同時支持Modbus RTU/ASCII與Modbus TCP透明傳輸功能；支持RS-485和1路百兆以太網電口，采用壁掛式安裝方式，能滿足不同應用現場的需求。
Modbus網關支持多種網絡協議，如Modbus、TCP、IP、UDP、TELNET、ARP、ICMP、HTTP、DNS和DHCP協議；擁有完善的管理功能，支持訪問控制、快速配置、在線升級等；支持RTU Master、RTU Slave、ASCII Master和ASCII Slave等多種操作模式；支持TELNET、WEB等訪問方式。提供了TCP Server，TCP Client，UDP，Socket、Real COM、JAVA等6種操作模式，適用在局域網、廣域網、互聯網、外網、跨網關等。
適用范圍：
特別適用于鐵路、金融證券、海關、民航、海運、工業自動化、PLC、西門子、歐姆 龍、ABB、電力、水利、安防、工業集散分布組網系統、一卡通及消費系統、電力系統，太 陽能，光伏，交通收費系統、智能家居、數據電度表、門禁系統、考勤系統、門禁系統、售 販系統、POS 系統、樓宇自控系統、自助銀行系統、電信機房監控、電力監控等各種寬帶數 據網及要求高可靠性數據傳輸或組建 IP 數據傳輸專網的工業通信領域。
技術參數：
串 口 | RS485 |
網 口 | 1個RJ45：10/100M |
停 止 位 | 1、2 |
校 檢 位 | None、Even、Odd、Space、Mark |
流 控 制 | XON/XOFF, RTS/CTS, DTR/DSR |
屬 性 | Flash 4M ；網絡 20KB； 串口 3KB |
波 特 率 | 100-921600bps |
CPU | 64bit ARM 100MHz 高性能緩存處理器 |
串口服務器功能 | 串口轉以太網、網口轉串口、RS485轉Ethernet、Rj45轉串口、以太網轉RS485、串口轉Rj45、串口轉網口、Com轉Rj45網口、RS485轉TCP/IP、RS485轉以太網等功能； |
Modbus網關功能 | 支持標準Modbus RTU、Modbus ASCII、Modbus TCP/IP、Modbus TCP/IP轉Modbus RTU、Modbus RTU/ASCII轉Modbus TCP/IP、Modbus UDP消防協議等。 |
工作模式 | 支持Client、Server、UDP、Socket、Telnet、Mobus Rtu、Mobus ASCII、Mobus TCP IP；VirtualCOM、TCP、UDP、ICMP、IGMP、modbus、IPV4ARP等AUTO MDI/MDIX、DNS動態域名和靜態IP遠程連接。 |
傳輸模式 | 可以和路由器、網關等動態 “IP”直接相連，實現跨網段互聯網工作，可以使用點對點和點對多點輪詢通信模式。能使用JAVA編程通信 |
端口管理 | 工作端口，目標 IP 地址和端口號均可以用我們的管理軟件輕松設定；靈活的串口數據分幀設置，滿足用戶各種分包需求; |
| 可以通過AT指令，通過串口軟件或網頁WEB遠程配置模塊參數，網絡斷開后可以自動斷開連接，保證整個網絡可靠的建立連接; | |
| 具有獨特的域名解析和智能分配串口功能，方便用戶通過域名或分配端口號的方式實現遠程監控采集信息；串口設備與監控服務器通過Internet互聯跨城市地域通信。 | |
工業保護 | 串口和信號采用15KV的隔離保護，600W浪涌防護，2000KV光電隔離保護等讓傳輸更穩定，防止信號亂碼丟包等問題；模塊帶有重連機制，保證通信傳輸實時性、可靠性。 |
聯網模式 | 網絡協議上可以選擇靜態、動態、路由器等通信方式；動態采取自動獲取，靜態可以修改相關的網關、掩碼、DNS、MAC等參數，支持DHCP，解決IP管理、IP沖突問題。支持DNS，滿足通過域名實現通信的要求。為了加強安全管理，防止網絡攻擊，本產品開發了密碼管理功能，大大增強網絡安全性。 |
| 產品可以跨網關、路由器、外網、局域網、鏈接工業以太網交換機、光纖網絡串口三合一設備以及相關的網絡通信產品，即插即用，自動獲取參數配置。 | |
| 互聯網模式：在串口設備無需任何改變的情況下，（Internet）直接進行數據傳輸，輕松將設備代入互聯網及跨路由器進行工作，打破傳統的局域網模式。 | |
行業標準 | FCC Part 15, CISPR (EN55022) class A EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000- 4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 IEC60068-2-27 IEC60068-2-32 IEC60068-2-6 EN60950-1 |
工作電壓 | 12-36VDC |
工作環境 | -40~85°C；5%~95%RH |
本公司Modbus網關系列
型 號 | 功能 | RS232 | RS485 | RS422 |
ZP-8621 | 1路RS232/485 | 九針公頭(2.3.5) | 左(A+) 右(B-) | / |
ZP-8404 | 4路RS232/485/422 | 九針公頭(2.3.5) | A+ B- | A+ B- C+ D- |
ZP-IES8808 | 8路RS232/485+繼電器 | 九針公頭(2.3.5) | A+ B- | / |
ZP-8813ES-MQT | 4G+WiFi+RS232/485+MQTT | 九針公頭(2.3.5) | A+ B- | / |

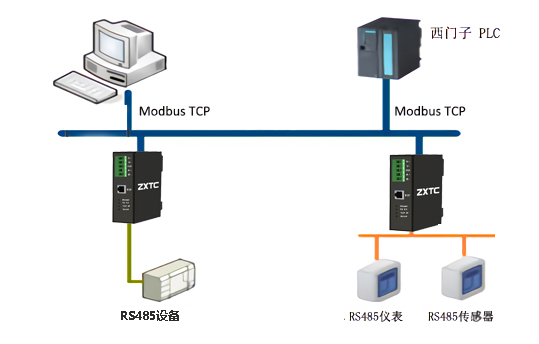

案列拓?fù)鋱D：
