LT6911C:HDMI 1.4 TO MIPI DSI/CSI
1.  特性
HDMI1.4接收器
  兼容HDMI 1.4規范和TMDS數據速率高達3.4Gbps每頻道
  支持HDCP 1.4
  適配接收機均衡PCB，電纜和連接器的損失
  單/雙端口MIPI?DSI/CSI發射機
  ◆符合DCS1.02, D-PHY1.2& DSI1.02 &CSI-2 1.0標準
  ◆每個端口1個時鐘通道，1~4個可配置數據通道
  ◆1/2可配置端口
  ◆每數據通道80Mb/s~1.5Gb/s
  ◆數據通道和極性交換
  ◆每半部分最大重疊64Pixels
  ◆支持突發模式和命令模式
  ◆支持RGB666、RGB666、RGB888、RGB565, 16位YCbCr4:2:2,20位YCbCr4:2:2,24位ycbcr4:2:2, 12位ycbcr4:2:0視頻格式
  ◆每個單端口/雙端口的視頻流復制模式
  ◆并排3D支持
  ◆端口交換
其它
  ◆供電電源:3.3V/1.2 v
  ◆內部CSC支持YCbCr 4:4:4之間的轉換以及在YCbCr 4:2:2和YCbCr 4:4:4之間
  ◆支持SPDIF和2通道IIS音頻輸出
  ◆支持100KHz和400KHz I2C從站
  ◆話機供電或適配器供電模式選擇
  ◆集成微處理器
  ◆嵌入EDID陰影。
  ◆溫度范圍:-40°C ~ +85°C
  ◆ESD 4kV HBM
2.  描述

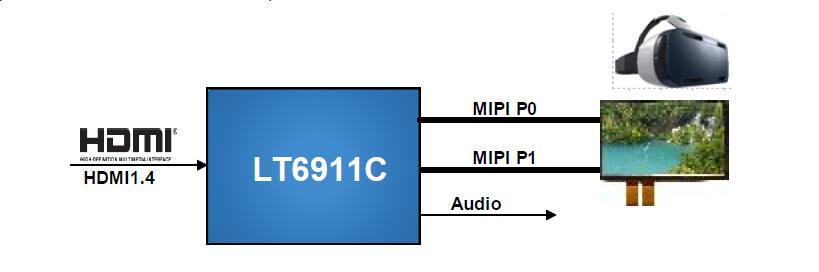

     LT6911C是一款高性能的HDMI1.4轉換器MIPI?DSI/CSI芯片用于VR/智能手機/顯示應用。對于MIPI?DSI/CSI輸出，LT6911C功能可配置單端口或雙端口MIPI?DSI/CSI 1高速時鐘通道和1~4個高速數據通道最大1.5Gb/s/lane，可支持總帶寬高達12Gbps。LT6911C支持Burst模式DSI視頻數據傳輸，還支持靈活的視頻數據映射路徑。
     對于2D視頻流，同一視頻流可以是映射到兩個分開的面板，用于3D視頻格式，左側側數據可以發送到一個面板，右側數據可以被發送到另一個面板。
3.芯片應用場景
  ◆移動系統
  ◆顯示系統
  ◆VR
