一、 設備概述

2000W保溫杯激光焊接機是一款專門為不銹鋼真空保溫杯（壺）、食品罐、燜燒壺等雙層結構器皿的抽真空焊縫和其他組件（如杯底、把手、壺嘴等）焊接而設計的激光加工設備。

其核心是利用高能量密度（2000瓦功率）的激光束作為熱源，對工件進行精準、高效、無接觸的熔化焊接。相較于傳統氬弧焊（TIG），它在生產效率、焊縫質量、美觀度和自動化程度上實現了飛躍。

二、 核心組成部分

一臺完整的2000W激光焊接機通常由以下幾大系統集成：

激光發生器系統：

核心： 2000W光纖激光器。這是設備的心臟，負責產生連續、穩定的高功率激光束。光纖激光器以其電光轉換效率高（可達30%以上）、光束質量好、免維護、壽命長（通常超過10萬小時）等優點成為行業主流。

激光焊接頭系統：

組成： 包含準直鏡、聚焦鏡、保護鏡片、水冷系統、同軸送氣裝置和視覺傳感系統（可選）。

功能： 將激光器傳來的激光束精準聚焦到極小的光斑（通常0.1-0.3mm），從而獲得較高的功率密度，足以瞬間熔化金屬。同軸氬氣或氮?dú)獗Ｗo(hù)可防止熔池在高溫下氧化。

運動控制系統與機床：

多軸運動平臺： 通常是高精度的數控機床，包含X、Y、Z直線軸和A/C旋轉軸。保溫杯是圓形工件，需要旋轉軸來帶動杯身做圓周運動，與焊頭的移動精密配合，完成360°環形焊接。

數控系統（CNC）： 如西門子、發那科或國產系統，用于編程和控制所有軸的運動軌跡、焊接速度、起停位置等。

工裝夾具系統：

定制化設計： 這是保證焊接質量的關鍵。夾具需要根據保溫杯的內膽+外殼的尺寸、形狀進行精密設計，確保兩層杯壁緊密貼合、對齊，并在焊接過程中有效散熱，防止變形。

自動化集成： 生產線會集成自動上料、下料、裝夾、卸料機械臂，實現全自動化生產。

輔助系統：

冷卻系統： 激光器和焊接頭工作時產生大量熱量，必須由工業冷水機進行強制冷卻，保證設備穩定運行。

氣體保護系統： 提供高純度（99.99%以上）的惰性保護氣體（如氬氣）。

除塵排煙系統： 抽走焊接過程中產生的金屬蒸汽和煙塵，保護光學鏡片和工作環境。

三、 工作原理

以焊接保溫杯抽真空接口為例：

裝夾： 將組裝好的保溫杯杯體（內膽與外殼套在一起，頂部預留抽氣孔）固定在專用夾具上。

定位： 通過機械定位或視覺系統，激光焊頭自動尋找并定位到待焊縫隙處。

焊接： CNC系統啟動，旋轉軸帶動杯體勻速旋轉，激光器發出激光，焊頭將激光聚焦在焊縫上。激光能量使兩層不銹鋼材料瞬間熔化形成熔池。

保護與成型： 同軸保護氣體吹出，隔絕空氣，防止氧化。熔池隨著激光束的移動（或工件的旋轉）而冷卻凝固，形成一條連續、致密、光滑的焊縫，將抽真空孔密封。

后續： 焊接完成后，通過抽真空設備從杯底或其他預留的抽氣孔將夾層內的空氣抽出，形成真空，然后再用同樣方式密封第二個孔。

四、 優勢與特點

焊縫質量：

致密性好： 深寬比大，焊縫一次成型，無氣孔、無砂眼，能確保真空夾層的長期密封性（保溫和保冷效果的關鍵）。

美觀： 焊縫光滑平整，無需或僅需極少后續打磨處理，可直接進行噴漆等工藝，成品率高。

熱影響區小，變形極?。?/strong>

激光能量高度集中，加熱范圍小，速度快，傳遞給工件的總熱量低。這使得薄壁（通常0.3-0.5mm）的保溫杯體幾乎不發生熱變形，避免了杯口、杯身歪斜等問題。

生產效率高：

焊接速度極快，通?？蛇_(dá)每分鐘數米至十幾米。配合自動化上下料，單件產品焊接時間以秒計算，非常適合大規模流水線生產。

自動化與智能化程度高：

全流程由CNC程序控制，參數（功率、速度、氣體流量）數字化，焊接過程穩定，一致性好，對操作工技能依賴度低。

可集成PLC、MES系統，實現生產數據監控和管理。

操作維護簡便：

光纖傳輸，無需像YAG激光器那樣調整光路。日常維護主要是更換保護鏡片和清潔，工作量小。

五、 主要應用場景

核心應用： 不銹鋼真空保溫杯、保溫壺、保溫飯盒、燜燒壺等產品的抽真空孔密封焊接。

擴展應用： 杯底與杯身的環縫焊接、塑料配件的金屬底座焊接、智能杯蓋內部結構件的精密焊接等。

六、 選型與考量因素

在選購激光焊接機時，需重點關注：

激光器品牌： IPG、銳科、創鑫等國內外品牌，穩定性和壽命有保障。

運動系統精度： 特別是旋轉軸的徑向跳動精度，直接影響焊縫的均勻性。

夾具設計： 要求供應商提供成熟的、經過市場驗證的工裝夾具方案。

自動化集成能力： 根據自身產能規劃，選擇手動、半自動或全自動機型。

售后服務與技術支持： 激光設備專業性強，可靠的本地化技術支持和快速響應至關重要。

總結來說，2000W保溫杯激光焊接機是現代保溫器皿制造業的核心裝備。它通過高功率激光與精密機械、自動化技術的結合，解決了傳統焊接方式帶來的質量缺陷和效率瓶頸，是提升產品競爭力、實現產業升級的關鍵工具。

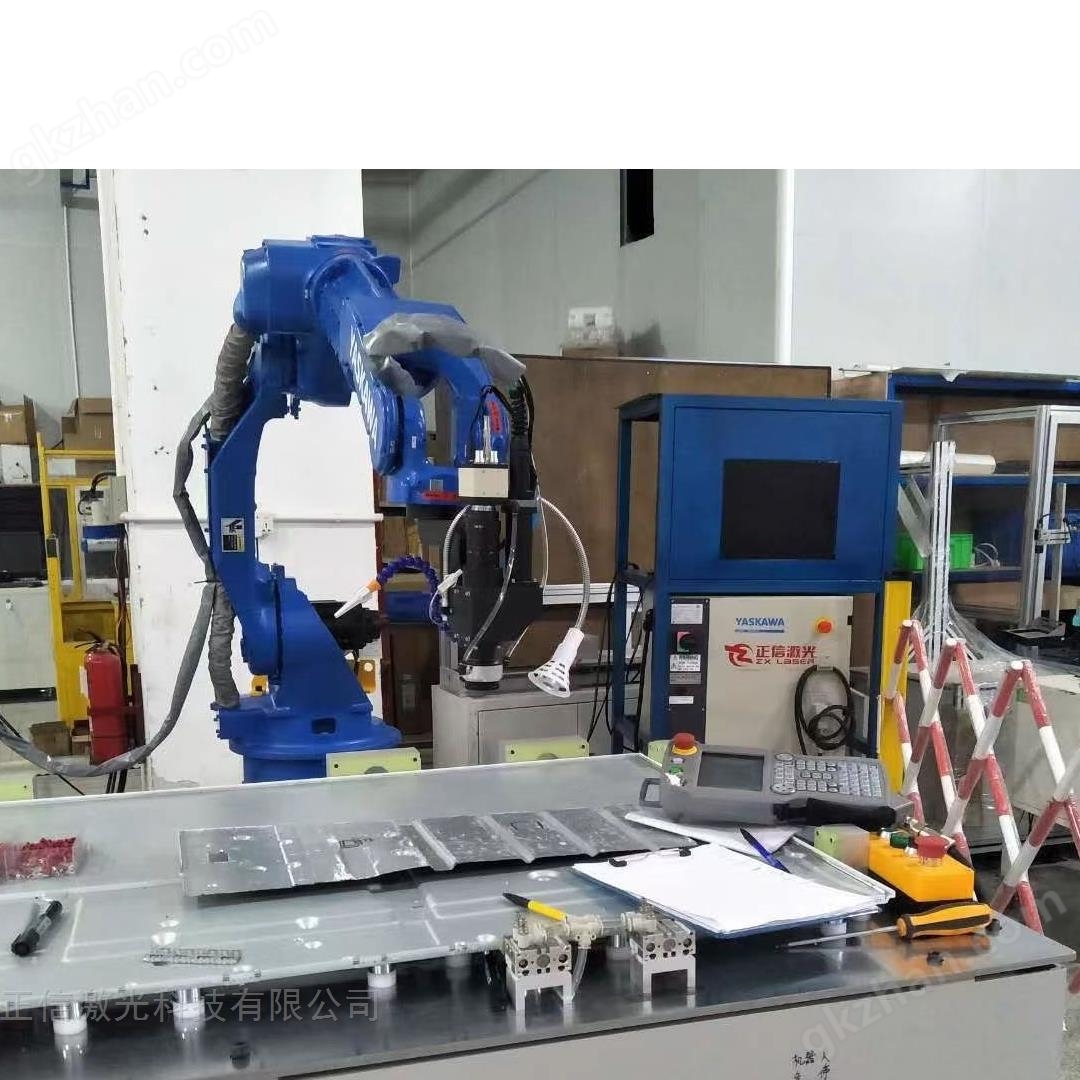

產品介紹：

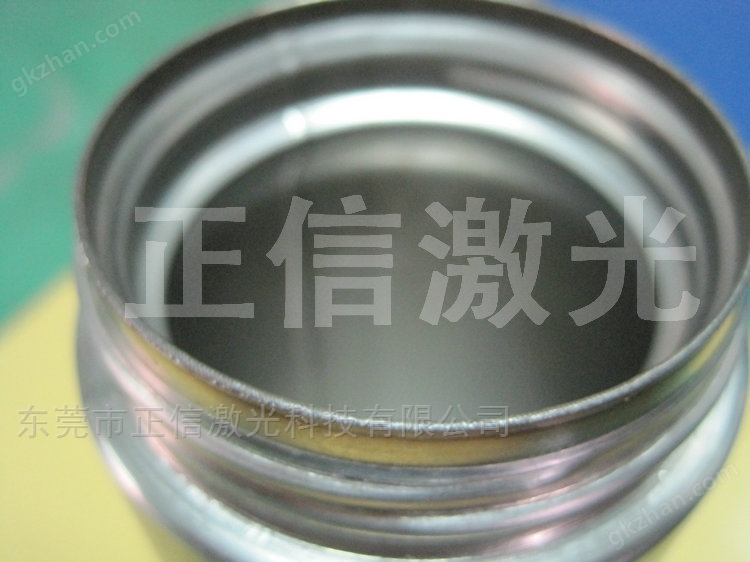

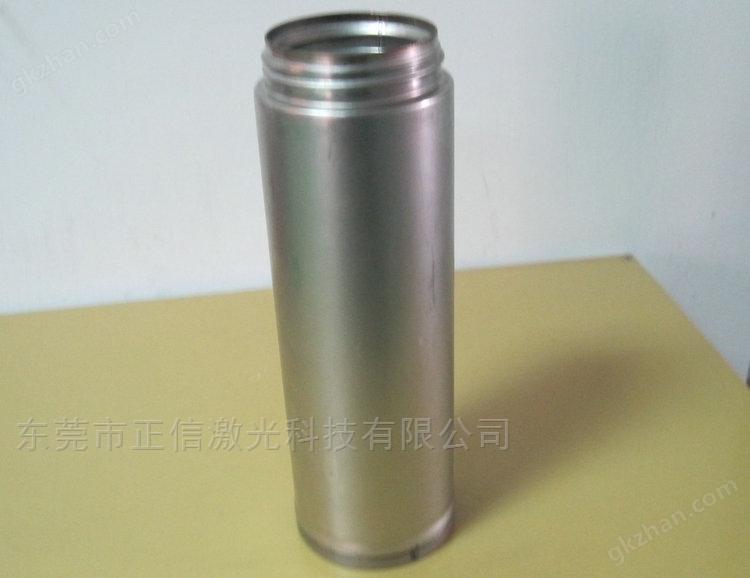

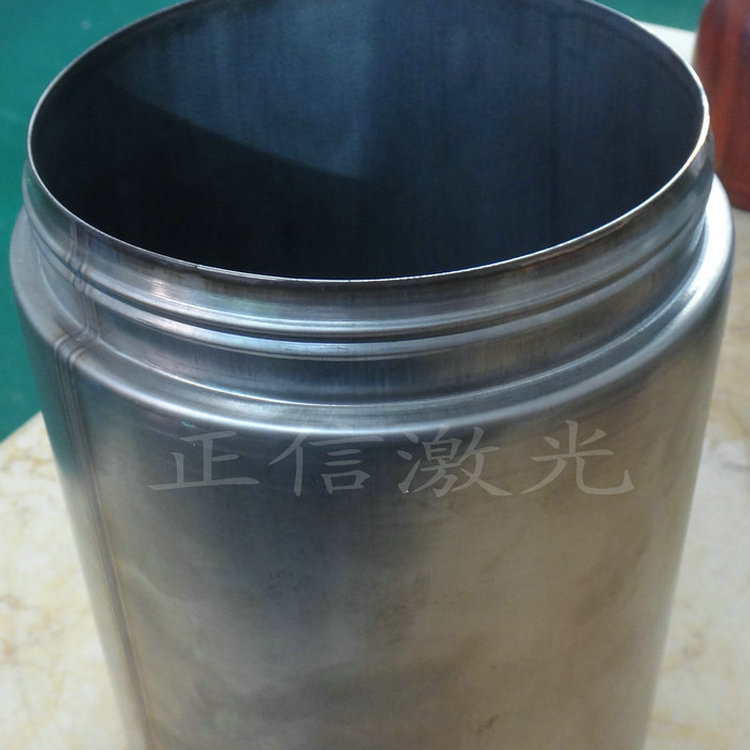

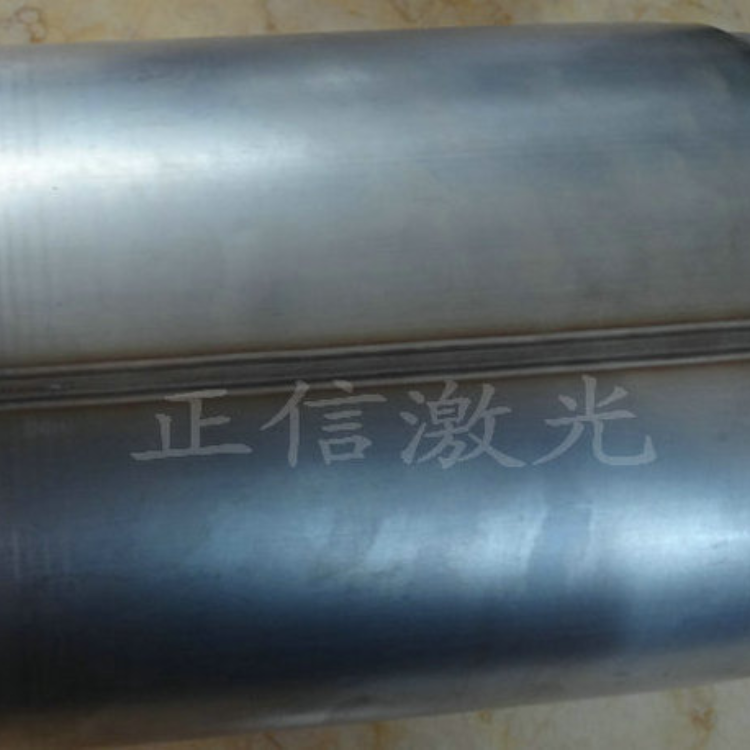

樣品介紹：
