400W手機鋁中框激光焊接機

核心定位：
這是一款專為智能手機、平板電腦等消費電子產品的鋁合金中框結構件進行高精度、高效率、高質量激光焊接而設計的自動化工業設備。400W的激光功率是針對鋁合金焊接的“甜點”功率范圍之一，能很好地平衡穿透力、熱輸入和焊接速度。

一、 設備核心組成與特點

激光器系統（核心）：

功率： 連續光纖激光器，額定輸出功率400W。功率穩定，光束質量高（M2 < 1.1），確保焊接能量集中、熱影響區小。

波長： 通常為1070-1080nm的近紅外波長，鋁合金對此波長有較好的吸收率，尤其適合焊接鋁及其合金。

品牌： 通常采用IPG、銳科、創鑫等國內外知名品牌，保障長期穩定運行。

運動與定位系統：

高精度振鏡： 核心焊接頭。通過高速振鏡電機偏轉激光光束，實現毫秒級的路徑切換，焊接速度快、靈活性極高，特別適合手機中框復雜的二維平面軌跡焊接（如邊框接合線）。

多維運動平臺： 通常配備高精度的直線電機或伺服電機驅動的三維（X-Y-Z）或多軸工作臺，用于承載和定位工件，與振鏡系統配合實現大范圍、高精度的焊接。

重復定位精度： 通?？蛇_±0.01mm甚至更高，滿足手機結構件微米級的裝配要求。

視覺定位與檢測系統：

CCD同軸/旁軸視覺： 關鍵配置。焊接前通過高清相機自動識別工件特征、焊縫位置，并進行位置補償，克服工件裝夾和來料公差。

焊縫跟蹤： 部分高端機型配備實時焊縫跟蹤功能，在焊接過程中動態調整，確保激光始終對準焊縫。

焊后質量檢測： 集成視覺系統可對焊道進行初步的外觀檢查（如連續性、表面凹陷等）。

工裝夾具：

專用定制化夾具： 針對特定型號手機中框設計，確保工件被牢固、夾持，防止焊接變形。

氣動或電動壓緊： 確保焊接部位緊密貼合，實現“零間隙”焊接，對鋁合金焊接至關重要。

冷卻系統： 夾具內部可能集成水冷通道，快速散熱，防止熱量累積導致工件過熱變形。

控制系統與軟件：

集成化控制柜： 整合激光器控制、運動控制、視覺處理、安全報警等功能。

專業焊接軟件： 用戶友好，支持圖形化編程（導入CAD圖紙自動生成焊道）、參數數據庫管理（存儲不同產品的焊接參數）、生產過程監控和數據追溯。

防護與安全系統：

全封閉安全防護艙： 防止激光輻射外泄，符合Class 1激光安全標準。

煙塵凈化系統： 集成抽風口和高效過濾器，及時吸收焊接產生的金屬蒸氣與粉塵，保護光學鏡片和車間環境。

安全聯鎖裝置： 門開關、急停按鈕、光柵等，確保操作安全。

二、 核心工藝優勢（為什么是激光焊接？）

高精度與極小熱影響區： 激光能量高度集中，焊接速度快，熱輸入小，能減少鋁合金中框的變形，保持其尺寸精度和結構強度。

無需焊絲，實現“自熔焊”： 直接熔化母材形成焊縫，焊后外觀整潔平滑，焊縫寬度窄（通常0.5-1.5mm），后續CNC加工余量小，甚至可直接進行陽極氧化等表面處理。

非接觸式加工： 無機械應力，適合精密薄壁件（手機中框壁厚通常僅0.6-1.2mm）。

極高的自動化程度與一致性： 全自動完成定位、焊接、檢測，良品率高達95%以上，生產效率是傳統焊接方式的數倍。

焊接強度高： 激光焊縫的深寬比大，內部組織致密，力學性能接近甚至超過母材。

三、 典型應用場景

手機鋁合金中框的拼接焊接： 將CNC加工后的多個鋁件（如側框與轉角件）焊接成一個完整中框，是其主要應用。

中框與內部加強筋/螺母的焊接： 將不銹鋼或鋁合金螺母、支架等焊接至中框內側，用于后續部件裝配。

補焊與修復： 對CNC加工中出現的缺陷或微型孔洞進行精密修補。

折疊屏手機鉸鏈轉軸等精密部件的焊接。

四、 與其它功率設備的對比

vs. 低功率（<200W）： 400W穿透力更強，可焊接更厚的材料（如疊加結構），焊接速度更快，生產效率優勢明顯。

vs. 高功率（>1000W）： 對于手機中框這類薄壁件，400W已完全足夠。更高功率會導致熱輸入過大，增加變形和飛濺風險，且設備成本更高。400W是經濟性、穩定性和性能的平衡點。

五、 選擇考量因素

產品材質與厚度： 必須確認是6系（如6061， 6063）或7系（如7075）鋁合金，厚度在設備能力范圍內。

產能要求（節拍）： 計算單件焊接時間，匹配生產線的整體節拍。

自動化集成需求： 是否需要與上下料機械手、AGV、MES系統聯動，實現全自動化生產線。

供應商的技術支持： 包括工藝調試、參數開發、售后維護和培訓服務至關重要。

品牌與配置： 核心部件（激光器、振鏡、視覺系統）的品牌等級直接影響設備長期性能和穩定性。

六、 主流品牌

國際品牌： 通快（Trumpf）、相干（Coherent）、IPG Photonics（也提供整體解決方案）。

國內品牌： 大族激光、華工激光、聯贏激光、海目星激光等，在消費電子領域擁有極高的市場份額和豐富的應用經驗。

總結：
400W手機鋁中框激光焊接機是高端智能制造的代表性設備。它通過高精度激光、高速振鏡和機器視覺技術的融合，解決了鋁合金薄壁件焊接的變形、精度和效率難題，已成為保障智能手機高質、高效量產不可或缺的“工藝利器”。

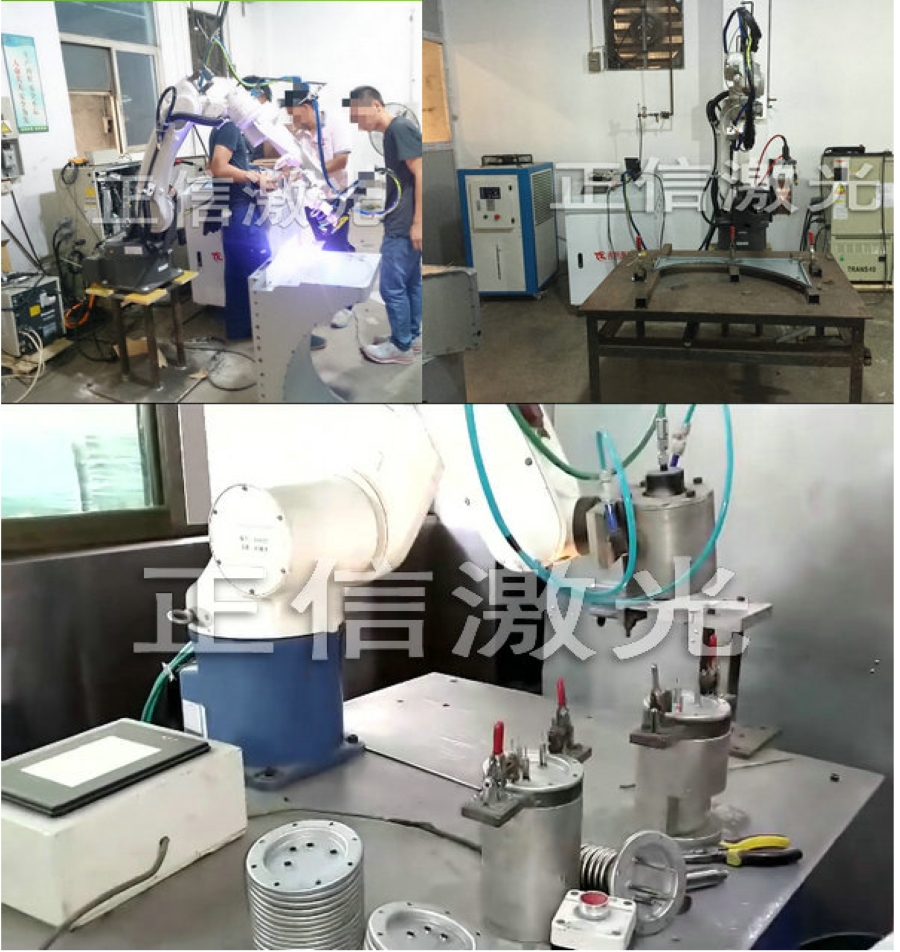

產品展示：

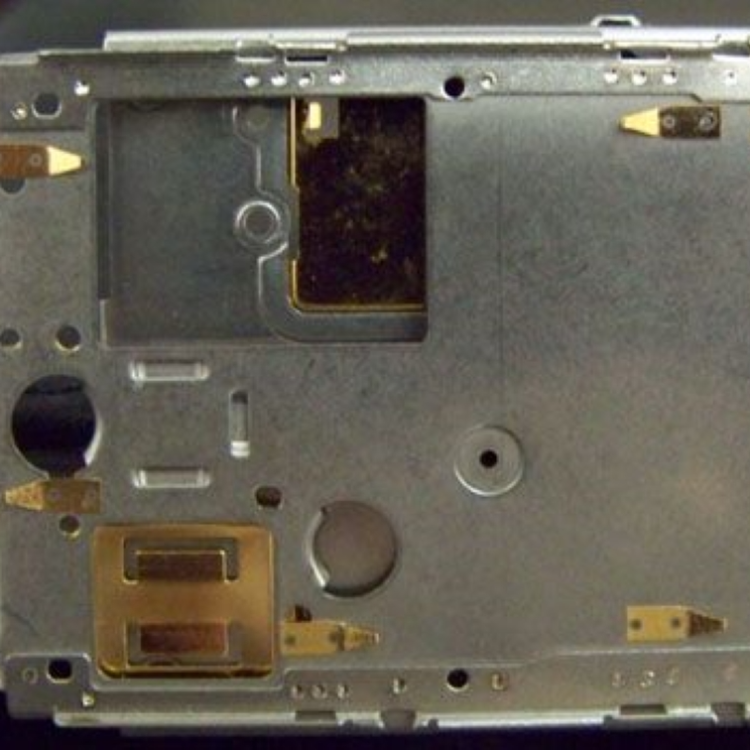

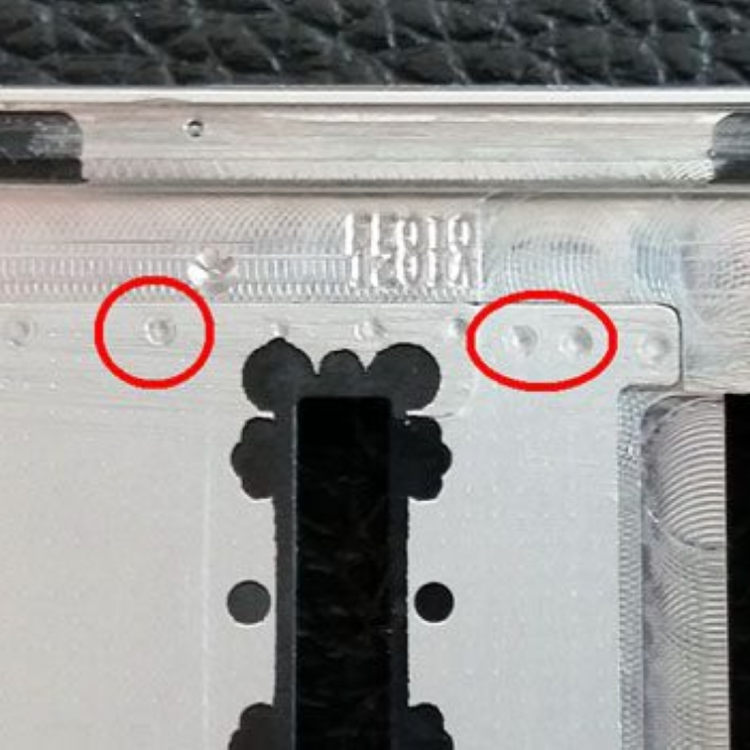

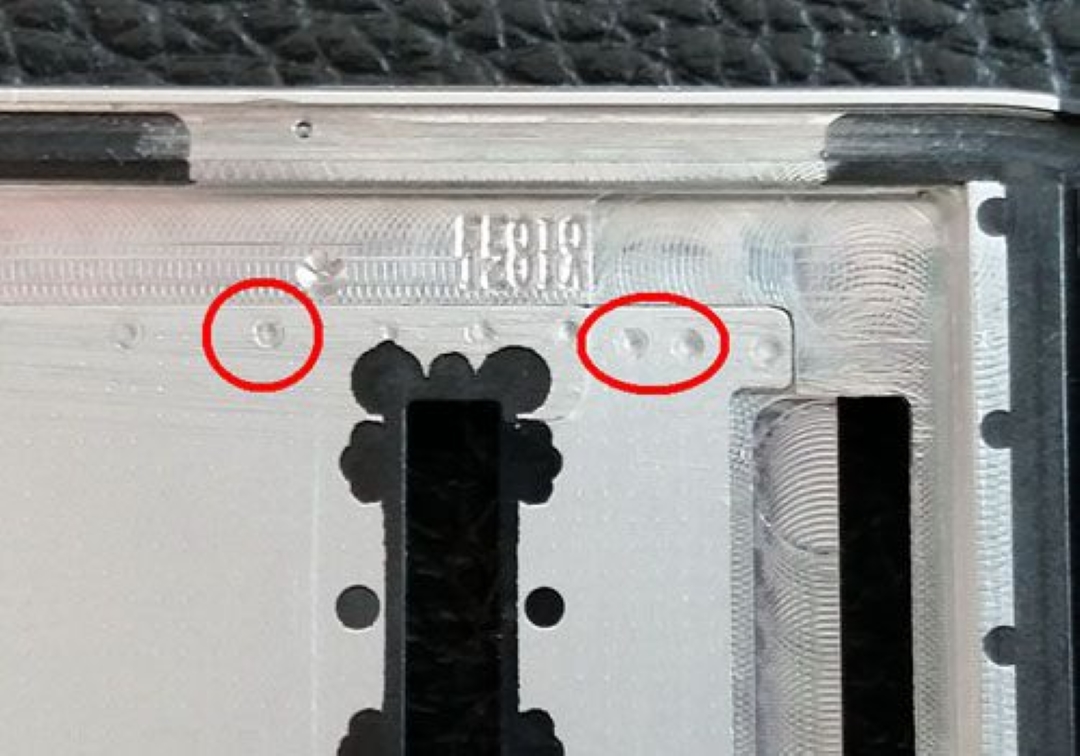

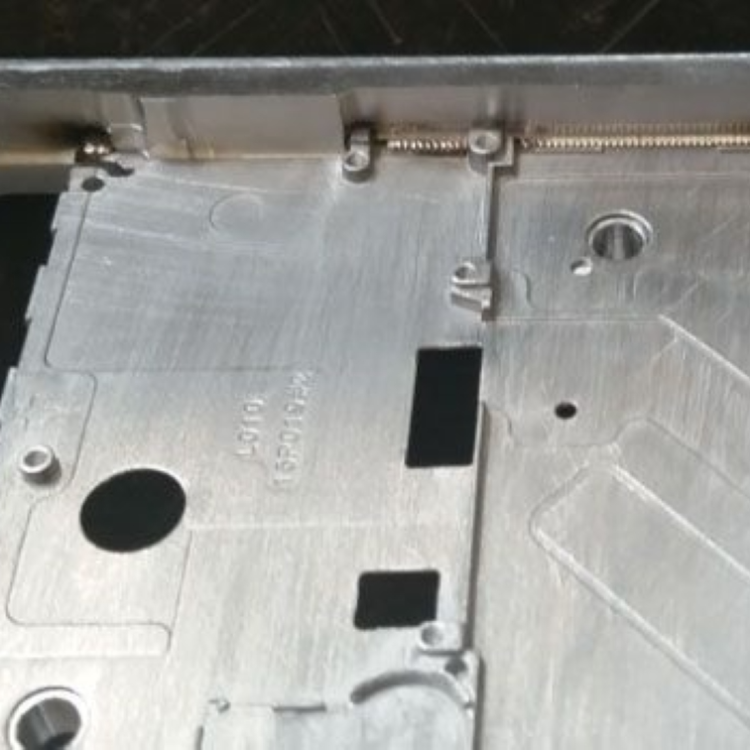

樣品展示：
