英集芯IP6537 是一款高度集成的降壓型SoC芯片，專為車載充電器、快充適配器及智能排插等應用設計。以下是其核心特性與應用場景的詳細解析：

核心特性
1、協議支持廣泛
兼容USB PD3.0（含PPS）、QC2.0/3.0、華為FCP/SCP、三星AFC、MTK PE、展訊SFCP、Apple 2.4A及BC1.2等14種快充協議，覆蓋主流設備需求。
支持Type-C接口輸出，自動識別設備協議并調整電壓/電流，實現單口盲插快充。
2、高集成度與小體積

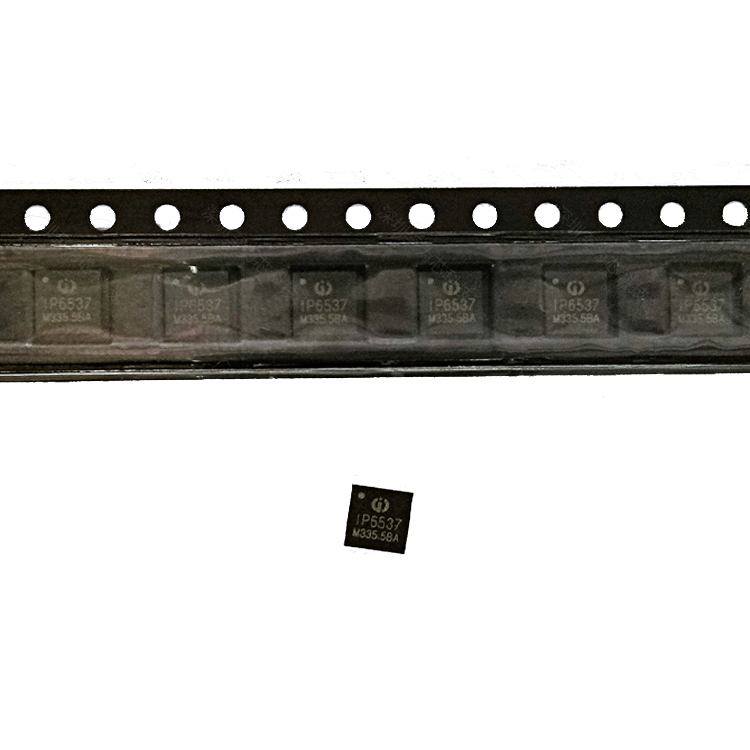

采用QFN-24封裝（4mm×4mm），內置功率MOS管，減少外圍元件數量，顯著縮小PCB面積，適合緊湊型設計。
集成同步降壓轉換器，支持輸入電壓范圍7.1V至32V，耐壓40V，滿足24V車充及多口降壓應用。
3、高效能輸出
最大輸出功率45W（部分資料提及30W，可能因版本或測試條件差異），支持5V/3.4A、9V/2.22A、12V/2.5A等輸出組合。
板端轉換效率高達94.3%（輸入24V、輸出5V/3A時），降低能耗與發熱。
4、智能保護機制
輸入保護：過壓（40V耐壓）、欠壓保護，防止電源異常損壞設備。
輸出保護：過流、短路、過壓、欠壓保護，確保充電安全。
過熱保護：內置溫度監測，防止芯片過熱。
CC引腳保護：耐壓30V，防止數據線損壞導致設備故障。
5、動態調節與優化
CV/CC模式：輸出電流小于設定值時維持恒壓（CV），大于設定值時轉為恒流（CC），保護電池。
線補功能：輸出電流增大時自動提升電壓，補償線損，提升快充效率。
過流點自動調節：支持高壓SCP協議握手后輸出10V/2.5A，優先匹配設備最大充電功率。
6、擴展性與靈活性

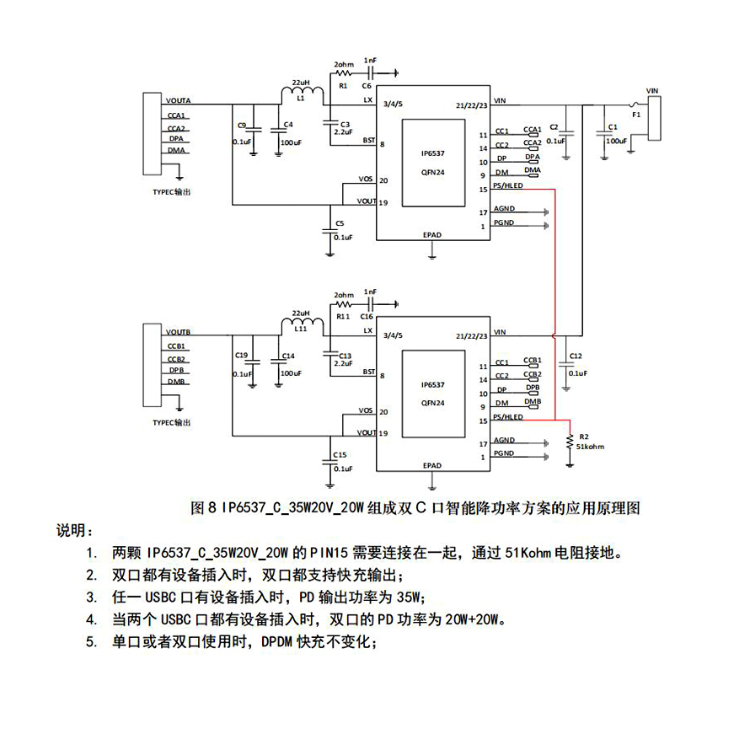

雙口智能分配：通過PIN15連接電阻實現雙口輸出功率分配（如20W+20W或18W+18W），支持同時快充兩臺設備。
軟啟動功能：防止啟動沖擊電流影響電源穩定性。

應用場景

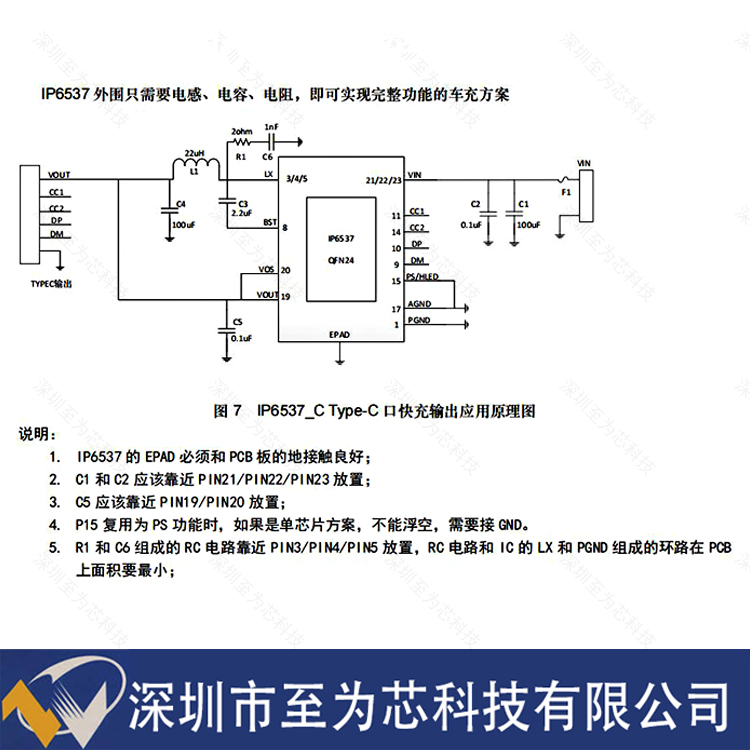

1、車載充電器
支持雙USB-C口輸出，總功率達70W（單口35W），可同時為兩臺手機或平板快充。
集成數顯電壓表，實時顯示汽車電瓶電壓，提升用戶體驗。
2、快充適配器
適用于多口充電器設計，支持PD3.0、QC3.0等協議，兼容筆記本、手機等設備。
高轉換效率與小體積特性，適合桌面或旅行充電器。
3、智能排插
為排插提供USB快充接口，支持多設備同時快充，簡化家居充電方案。

優勢總結
高集成度：單芯片集成降壓轉換與協議識別，減少設計復雜度與成本。
廣泛兼容性：覆蓋主流快充協議，滿足多樣化設備需求。
安全可靠：多重保護機制確保充電過程穩定無憂。
高效節能：高轉換效率與動態調節功能，提升能源利用率。
