微控制單元(Microcontroller Unit；MCU) ，又稱單片微型計算機(Single Chip Microcomputer )或者單片機，是把中央處理器(Central Process Unit；CPU)的頻率與規格做適當縮減，并將內存、計數器(Timer)、USB、A/D轉換、UART、PLC、DMA等周邊接口，甚至LCD驅動電路都整合在單一芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。
微控制單元（Microcontroller Unit；MCU） ，又稱單片微型計算機（Single Chip Microcomputer ）或者單片機，是把中央處理器（Central Process Unit；CPU）的頻率與規格做適當縮減，并將內存、計數器（Timer）、USB、A/D轉換、UART、PLC、DMA等周邊接口，甚至LCD驅動電路都整合在單一芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。諸如手機、PC外圍、遙控器，至汽車電子、工業上的步進馬達、機器手臂的控制等，都可見到MCU的身影。
微控制單元（Microcontroller Unit；MCU） ，又稱單片微型計算機（Single Chip Microcomputer ）或者單片機，是把中央處理器（Central Process Unit；CPU）的頻率與規格做適當縮減，并將內存、計數器（Timer）、USB、A/D轉換、UART、PLC、DMA等周邊接口，甚至LCD驅動電路都整合在單一芯片上，形成芯片級的計算機，為不同的應用場合做不同組合控制。諸如手機、PC外圍、遙控器，至汽車電子、工業上的步進馬達、機器手臂的控制等，都可見到MCU的身影。
MCU同溫度傳感器之間通過I2C總線連接。I2C總線占用2條MCU輸入輸出口線，二者之間的通信完全依靠軟件完成。溫度傳感器的地址可以通過2根地址引腳設定，這使得一根I2C總線上可以同時連接8個這樣的傳感器。本方案中，傳感器的7位地址已經設定為1001000。MCU需要訪問傳感器時，先要發出一個8位的寄存器指針，然后再發出傳感器的地址（7位地址，低位是WR信號）。傳感器中有3個寄存器可供MCU使用，8位寄存器指針就是用來確定MCU究竟要使用哪個寄存器的。本方案中，主程序會不斷更新傳感器的配置寄存器，這會使傳感器工作于單步模式，每更新一次就會測量一次溫度。
要讀取傳感器測量值寄存器的內容，MCU必須首先發送傳感器地址和寄存器指針。MCU發出一個啟動信號，接著發出傳感器地址，然后將RD/WR管腳設為高電平，就可以讀取測量值寄存器。
為了讀出傳感器測量值寄存器中的16位數據，MCU必須與傳感器進行兩次8位數據通信。當傳感器上電工作時，默認的測量精度為9位，分辨力為0.5 C/LSB（量程為-128.5 C至128.5 C）。本方案采用默認測量精度，根據需要，可以重新設置傳感器，將測量精度提高到12位。如果只要求作一般的溫度指示，比如自動調溫器，那么分辨力達到1 C就可以滿足要求了。這種情況下，傳感器的低8位數據可以忽略，只用高8位數據就可以達到分辨力1 C的設計要求。由于讀取寄存器時是按先高8位后低8位的順序，所以低8位數據既可以讀，也可以不讀。只讀取高8位數據的好處有二，第一是可以縮短MCU和傳感器的工作時間，降低功耗；第二是不影響分辨力指標。
MCU讀取傳感器的測量值后，接下來就要進行換算并將結果顯示在LCD上。整個處理過程包括：判斷顯示結果的正負號，進行二進制碼到BCD碼的轉換，將數據傳到LCD的相關寄存器中。
數據處理完畢并顯示結果之后，MCU會向傳感器發出一個單步指令。單步指令會讓傳感器啟動一次溫度測試，然后自動進入等待模式，直到模數轉換完畢。MCU發出單步指令后，就進入LPM3模式，這時MCU系統時鐘繼續工作，產生定時中斷喚醒CPU。定時的長短可以通過編程調整，以便適應具體應用的需要。
nRF Connect SDK(NCS)/Zephyr固件升級詳解 – 重點講述MCUboot和藍牙空中升級
如何在nRF Connect SDK(NCS)中實現藍牙空中升級？MCUboot和B0兩個Bootloader有什么區別？MCUboot升級使用的ima...
自研MCU芯片閃存驅動的實現：OpenOCD詳細過程記錄與操作指南
在嵌入式系統開發領域，MCU（微控制單元）芯片在眾多智能設備中發揮著核心的控制作用，其性能優化與功能拓展一直是技術發展的重要方向。OpenOCD（Ope...
選擇合適的微控制器 （MCU） 是創建高效、經濟高效且可擴展的應用的關鍵步驟。設計人員需要能夠確定一個平衡處理能力、功耗、內存、模擬集成和外設支持的選項...
2025-04-30 標簽：mcu 419 0
TPS1H200A-Q1 具有可調電流限制的 40V、200mΩ、1 通道汽車智能高側開關數據手冊
TPS1H200A-Q1 器件是一款完全受保護的單通道高壓側電源開關，具有集成的 200mΩ NMOS 功率 FET。 可調電流限制通過限制浪涌或...
2025-05-09 標簽：mcu電源開關電流限制 116 0
TPS1HB08-Q1 具有可調電流限制的 40V、8mΩ、1 通道汽車智能高側開關數據手冊
TPS1HB08-Q1 器件是一款智能高側開關，適用于 12V 汽車系統。該器件集成了強大的保護和診斷功能，即使在汽車系統短路等有害事件中也能確保輸出端...
TPS2HB50-Q1 具有可調電流限制的 40V、50mΩ、2 通道汽車智能高側開關數據手冊
TPS2HB50-Q1 器件是一款雙通道智能高側開關，適用于 12V 汽車系統。該器件集成了強大的保護和診斷功能，即使在汽車系統短路等有害事件中也能確保...
TPS27SA08 具有電流感應功能的 36V、8mΩ、10A、1 通道、工業高側開關數據手冊
TPS27SA08 器件是一款單通道智能高側開關，旨在與 24V 電源系統配合使用。該設備集成了強大的保護和診斷功能，即使在短路等有害事件中也能確保輸出...
TPS1HB35-Q1 具有可調電流限制的 40V、35mΩ、1 通道汽車智能高側開關數據手冊
TPS1HB35-Q1 器件是一款智能高側開關，適用于 12V 汽車系統。該器件集成了強大的保護和診斷功能，即使在汽車系統短路等有害事件中也能確保輸出端...
2025-05-09 標簽：mcu峰值電流智能高側開關 97 0
TPS27SA08-Q1 具有電流監控功能的 36V、8mΩ、10A、1 通道汽車智能高側開關數據手冊
TPS27SA08-Q1 器件是一款單通道智能高側開關，旨在與 24V 電源系統配合使用。該設備集成了強大的保護和診斷功能，即使在短路等有害事件中也能確...
2025-05-09 標簽：mcu端口電源系統 73 0
ADuCM3027/ADuCM3029集成電源管理和128Kb嵌入式閃存的超低功耗ARM Cortex-M3 MCU技術手冊
ADuCM3027/ADuCM3029 微控制器單元(MCU)均為集成電源管理的超低功耗微控制器系統，可用于處理、控制和連接。MCU系統基于ARM^?^...
嵌入式無線通信模塊 HM-WS-001 技術參數與應用指南立即下載
類別：電子資料 2025-03-24 標簽：mcu射頻識別物聯網
電機控制中MCU的選擇應該如何考慮？（可下載）立即下載
類別：電子資料 2025-03-20 標簽：mcu電機控制電機驅動
? ? ? ?MCU的存儲器層次結構通過整合不同性能與功能的存儲單元，優化系統效率并滿足多樣化場景需求。其核心架構可分為以下層次： 一、寄存器層（最高速...
新唐科技M55M1 MCU在藥品識別上的應用
在AI時代，物體識別和圖像顯示的重要性日益凸顯。圖像識別作為人工智能的重要分支，能模擬人類視覺系統以理解、識別并解釋圖像或視頻信息。該技術已廣泛應用于家...

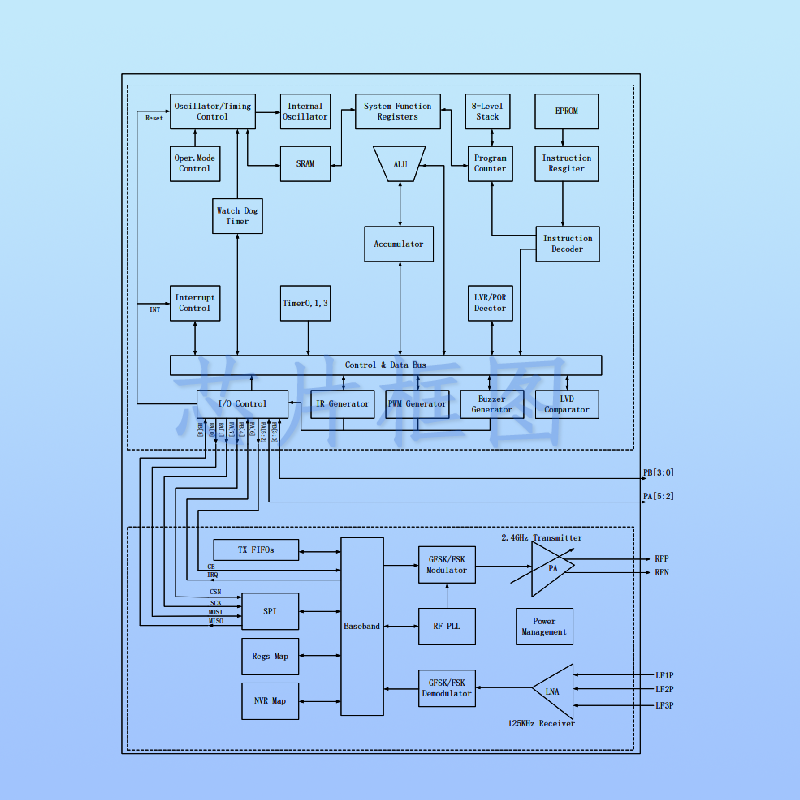

? ? ? CSM2433無線通信模塊支持雙頻段操作，發射端采用2.4GHz ISM頻段并符合BLE 4.2規范，接收端覆蓋15KHz至150KHz低頻...
納芯微NS800RT5039、NS800RT5049和NS800RT3025實時控制MCU工規版正式量產 供應鏈全國產
早前在2024年11月發布的 NSSine系列實時控制MCU ，經過廣泛驗證和嚴格測試，目前已有三款工規版本產品 順利進入 量產階段 ，分別為：NS80...
2025-05-08 標簽：mcu實時控制納芯微 201 0

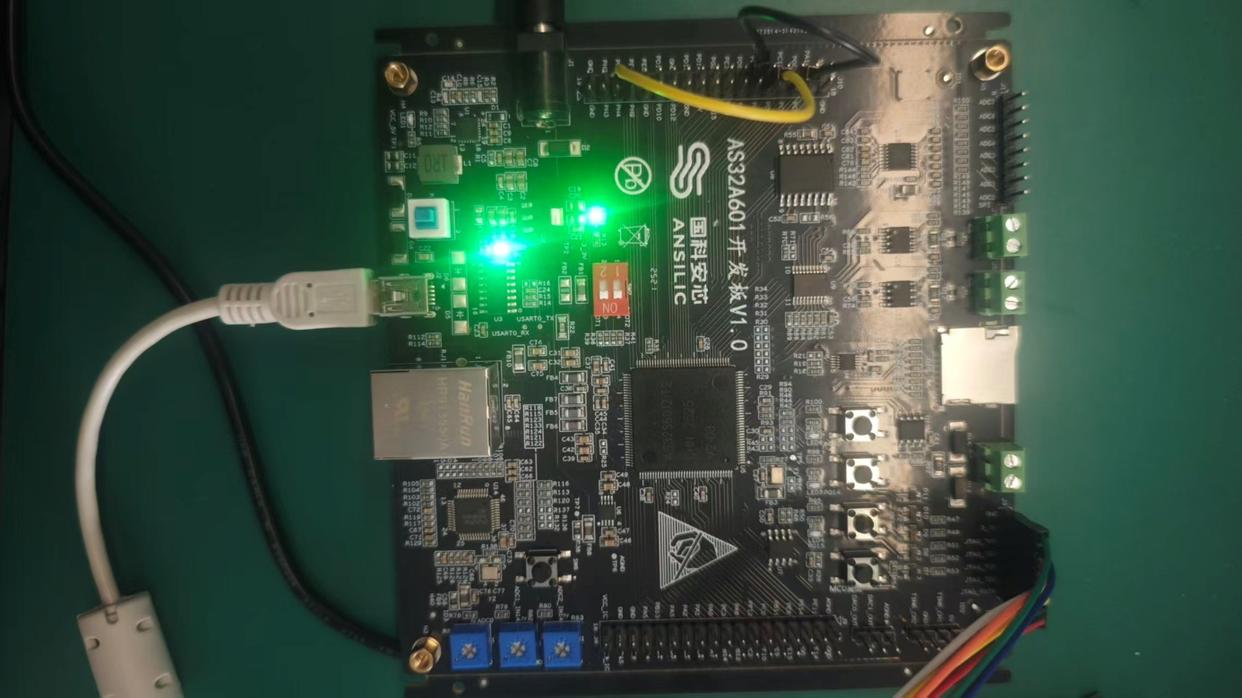

RISC-V JTAG：開啟MCU 芯片調試之旅
