--- 產品參數 ---
- 封裝 ESOP8
- 針腳 8
- 功率 22.5W
- 輸入電壓 5.2V~32V
- 輸出電壓 3V~12V
- 耐壓 40V
- 其他服務 技術支持
--- 數據手冊 ---
--- 產品詳情 ---
英集芯IP6525S 是一款集成同步開關降壓轉換器的高集成度快充芯片,具備以下核心特性與應用優勢:
一、核心特性
1、寬電壓輸入與輸出
輸入電壓范圍:5.2V 至 32V,支持車載電瓶、適配器等多種電源輸入。
輸出電壓范圍:3V 至 12V,可根據快充協議自動調整,覆蓋手機、平板等設備需求。
2、高功率輸出與協議兼容
QC 協議:最大支持 18W 輸出(5V/3.4A、9V/2A、12V/1.5A)。
SCP 協議:最大支持 22.5W 輸出(5V/4.5A、4.5V/5A),適配華為低壓快充。
多協議支持:兼容 DCP(蘋果/三星)、QC2.0/QC3.0、AFC(三星 12V)、MTK PE+、SFCP(展訊)、VOOC(OPPO)等主流快充協議。
3、動態調節與補償功能
軟啟動:防止啟動沖擊電流,保護輸入電源穩定性。
輸出電壓線補:輸出電流增大時,自動提升電壓補償線材阻抗壓降(線補電壓 50mV@1A)。
過流點自動調節:SCP 協議握手成功后,支持 5V/4.5A 或 4.5V/5A 高電流輸出。
4、多重保護機制
輸入保護:過壓、欠壓保護。
輸出保護:過流、過壓、欠壓、短路保護。
其他保護:整機過溫保護、DP/DM 過壓保護、ESD 4KV 靜電防護、輸入直流耐壓 40V。
二、應用場景
1、車載充電器
支持 12V 汽車電瓶輸入,為手機、平板等設備提供 QC/SCP 快充。
典型方案:輸入 12V,輸出 9V/2A 或 12V/1.5A,效率達 94% 以上。
2、快充適配器
用于筆記本、手機等設備的電源適配器,支持多協議兼容。
典型方案:輸入 24V,輸出 5V/3A 或 9V/2A,板端轉換效率 94.2%。
3、智能排插
集成多口快充功能,為多個設備同時供電。
典型方案:支持 22.5W 單口輸出,多口協同分配功率。
三、封裝與優勢

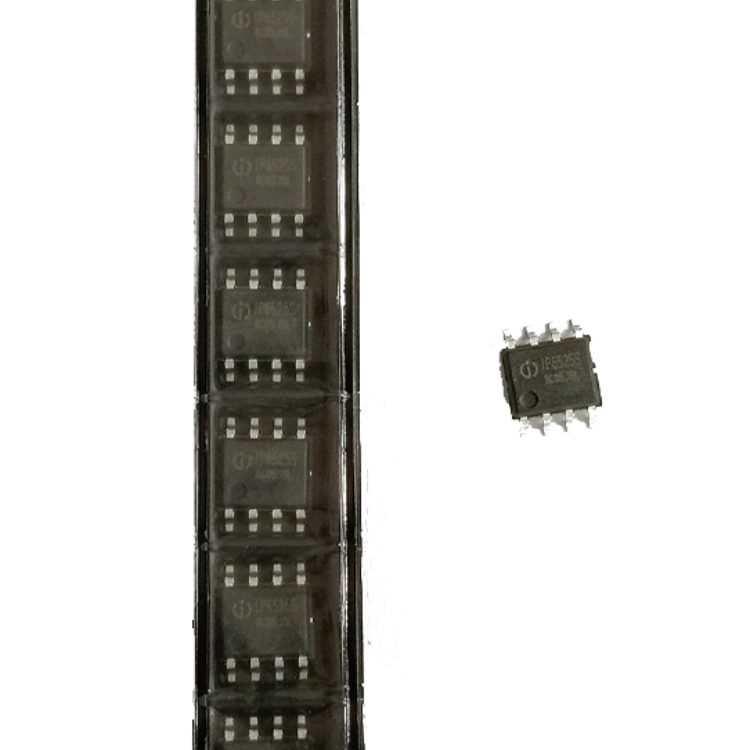

封裝形式:ESOP8(小型貼片封裝,尺寸 9.8mm×2.4mm),適合高密度電路設計。
核心優勢:
高集成度:內置功率 MOS 和驅動電路,減少外圍元件數量,降低 BOM 成本。
協議兼容性廣:覆蓋蘋果、高通、華為、三星等主流品牌快充協議,適配性強。
效率與穩定性:94% 以上轉換效率,軟啟動與線補功能提升輸出穩定性。
保護全面:輸入/輸出端多重保護,確保設備安全。
應用靈活:支持車載、適配器、排插等多場景,滿足多樣化需求。
