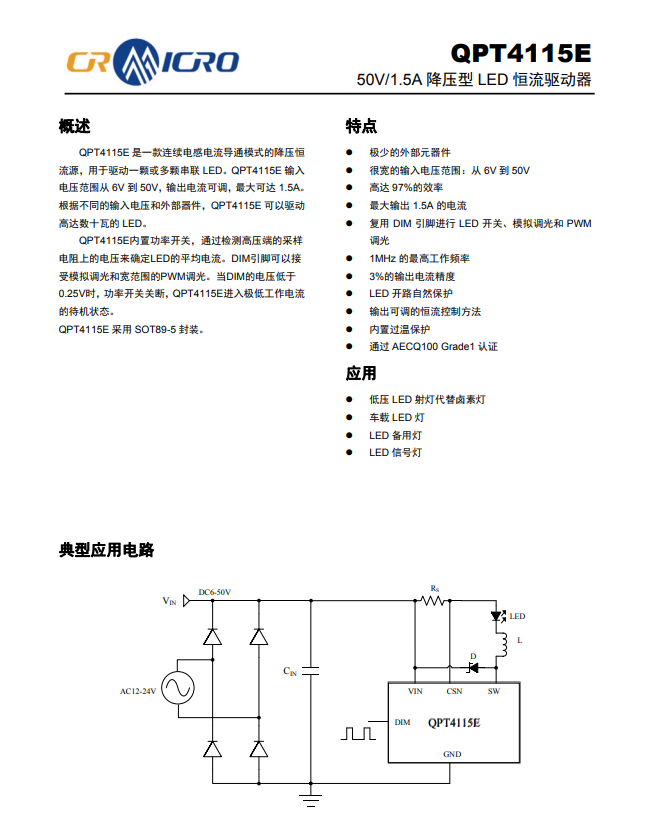

QPT4115E 是一款連續電感電流導通模式的降壓恒 流源，用于驅動一顆或多顆串聯 LED。QPT4115E 輸入 電壓范圍從 6V 到 50V，輸出電流可調，最大可達 1.5A。 根據不同的輸入電壓和外部器件，QPT4115E 可以驅動 高達數十瓦的 LED。 QPT4115E內置功率開關，通過檢測高壓端的采樣 電阻上的電壓來確定LED的平均電流。DIM引腳可以接 受模擬調光和寬范圍的PWM調光。當DIM的電壓低于 0.25V時，功率開關關斷，QPT4115E進入極低工作電流 的待機狀態。 QPT4115E 采用 SOT89-5 封裝。
特點
? 極少的外部元器件
? 很寬的輸入電壓范圍：從 6V 到 50V
? 高達 97%的效率
? 最大輸出 1.5A 的電流
? 復用 DIM 引腳進行 LED 開關、模擬調光和 PWM 調光
? 1MHz 的最高工作頻率
? 3%的輸出電流精度
? LED 開路自然保護
? 輸出可調的恒流控制方法
? 內置過溫保護
? 通過 AECQ100 Grade1 認證
應用
? 低壓 LED 射燈代替鹵素?zé)?/span>
? 車載 LED 燈
? LED 備用燈
? LED 信號燈
