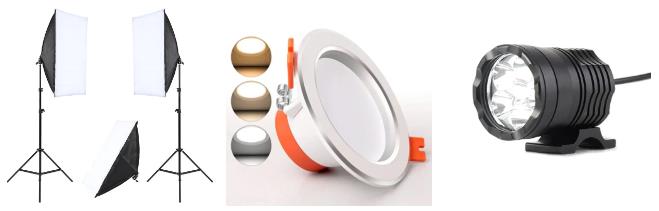

在專業攝影和直播場景中，燈光的精準調光和靈活調色至關重要。
傳統的單路LED驅動方案難以同時滿足色溫?zé)o級調節、亮度精準控制和動態光效切換的需求，而H5119Y作為一款專為高端攝影燈光系統設計的雙路調光控制芯片，憑借其獨立雙通道調光、高精度PWM控制及寬電壓輸入范圍等優勢，成為高端攝影燈光系統的理想選擇。本文將深入探討H5119Y在攝影燈調光調色領域中的具體應用，并分析其技術優勢。

一 、H5119Y雙路調光在攝影燈中的核心優勢：
1.雙路獨立控制，實現精準調光調色。
H5119Y支持兩路獨立恒流輸出，可分別驅動不同色溫的LED燈珠（如冷白和暖白）

2. 高精度PWM調光，無頻閃更穩定。
H5119Y支持0.1%深度PWM調光，有效避免低頻PWM導致的頻閃問題，確保拍攝畫面無閃爍

3. 寬電壓輸入，適配多種電源方案。
H5119Y的寬輸入電壓范圍使其能靈活適配攝影燈的不同供電方案，均可穩定工作，提高系統兼容性。

4. 高能效與熱管理，保障長時間工作。
H5119Y的95%以上轉換效率可減少能量損耗，配合內置溫度保護功能，避免過熱導致的亮度衰減或備損壞。

二、H5119Y 芯片介紹
1.芯片概述

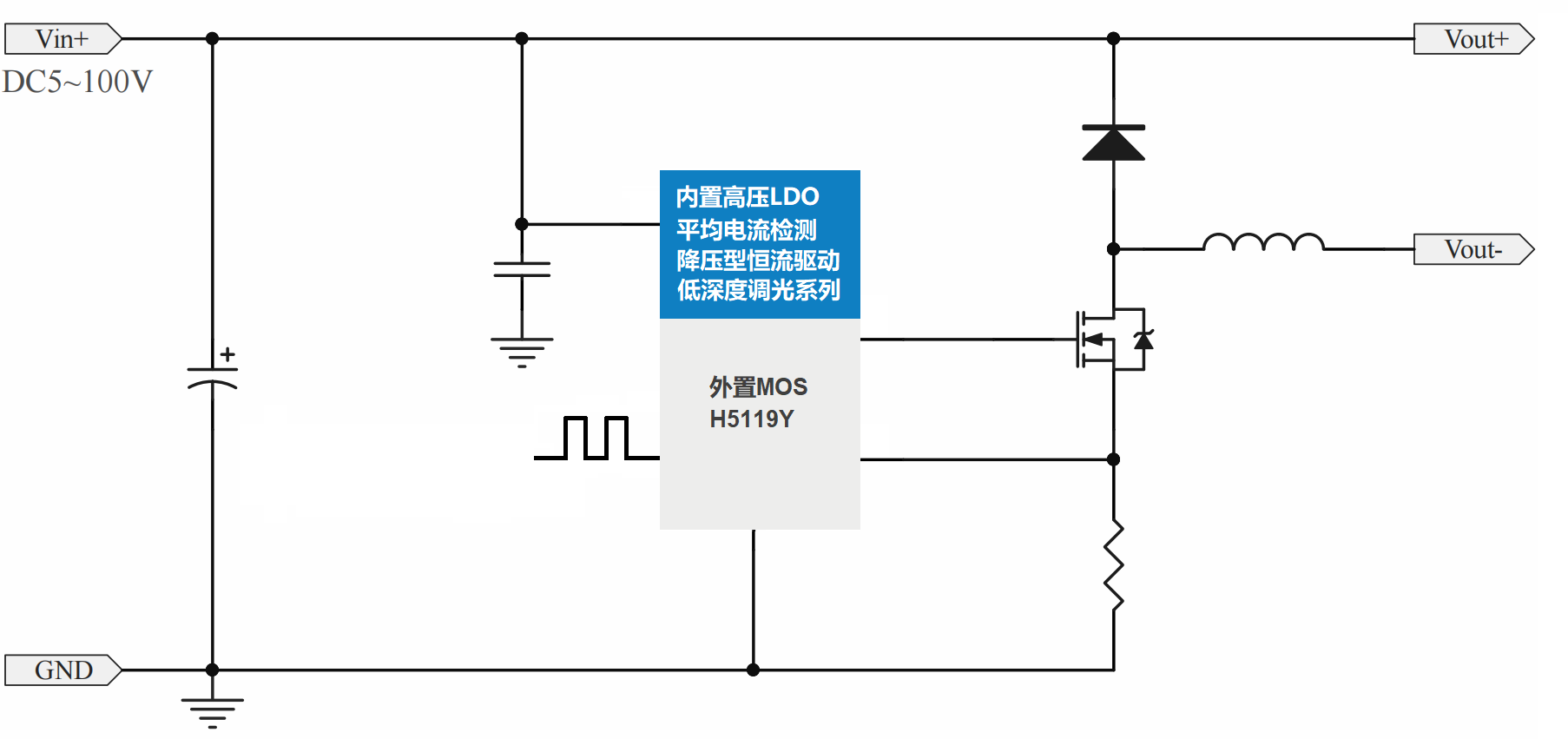

H5119Y是一款大功率異步降壓恒流芯片外置N溝MOS驅動，與肖特基和電感形成回路組成降壓架構，H5119Y是一個外置 N-MOSFET 的 LED 驅動 IC。 由于 H5119Y 采用高壓端點電流偵測，而且 IC 補償回路采用電流模式，具有優異的動態響應又能簡化外部補償回路。H5119Y是用高壓制程生產，可提供 6.5V~80V 寬電壓的應用環境。H5119Y同時具有數字調光功能與仿真調光(線性調光)功能。IC 內置溫度保護機制，當 IC 內部溫度超過保護值，輸出電流會開始線性下降。

2.芯片參數
? 效率高達95%以上
? 芯片穩定工作電壓6.5-80V
? 恒流基準值為0.1V±2%
? 工作頻率175KHz
? 模擬調光，調光深度0.3%
? 封裝：SOP-8L（EP）
? 芯片輸入具有可調過流保護（OCP）
? 芯片輸入低壓保護（UVP）
? 芯片具有過溫保護（OTP）

5.調光控制

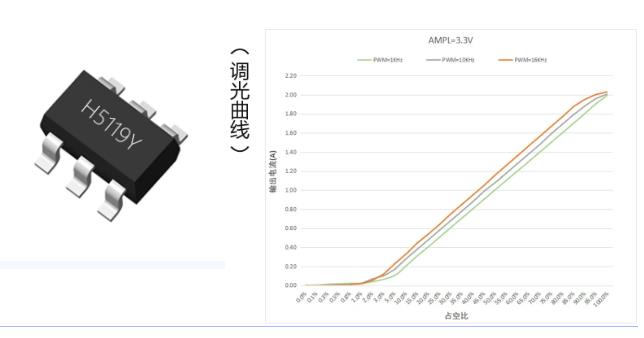

H5119Y支持PWM數位調光功能與模擬調光，可以控制輸出電流0.1%~100%。

① PWM調光：
只要在DIM 腳輸入 500Hz~200kHz 頻率的數位訊號，控制PWM 數位訊號的占空比(Duty cycle)即可控制輸出電流0.1%~100%(參考電壓 0.1mV~100mV)。PWM 的高電位電壓可接受 2.6V~5V，高電位部分進入 IC 后一律會被處理為 2.5V，IC 最后再把訊號處理為DC電壓去做調控，PWM 占空比(Duty)與輸出電流百分比(ILED(%))換算式如下：

結語
H5119Y為專業攝影燈設計提供了高集成度、高精度的驅動解決方案，其雙路獨立調光架構顯著提升了燈光控制的靈活性和動態表現。H5119Y的零壓差和轉模擬調光特性，可以適用于工作電壓在8-80V以內的所有恒流產品，并且還能用于高端調光應用，兼容100Hz-2000KHz的所有調光頻率，輸出無頻閃、無噪音、調光深度0.5%。

因此，隨著智能照明向個性化、健康化方向發展，H5119Y這類高性能雙路調光解決方案必將成為市場的主流選擇。
