隨著人們生活水平的提高，音箱的用途越來越廣泛，在靚麗的長者達人廣場舞群體身旁，在戶外的商業活動場合，在各種專業的彈奏演唱表演現場等，總會出現各式各樣的戶外拉桿音箱。
接下來，惠海半導體帶大家介紹一套完整的戶外拉桿音箱方案，內置H6922非同步升壓控制IC，具備響應迅速、好用便攜、音響聲亮等特點，滿足不同功率需求。

一、拉桿音箱概述
拉桿音箱通常為一種帶有拉桿和輪子的無線音箱，由于拖拉方便，易于移動，并且在室外可以提供足夠的響度，拉桿音箱廣泛應用于各種戶外活動中，如廣場舞、演唱會、婚禮、會議、瑜伽練習等。拉桿音箱的主要消費市場在中國，也出口到東南亞，歐美等地區。

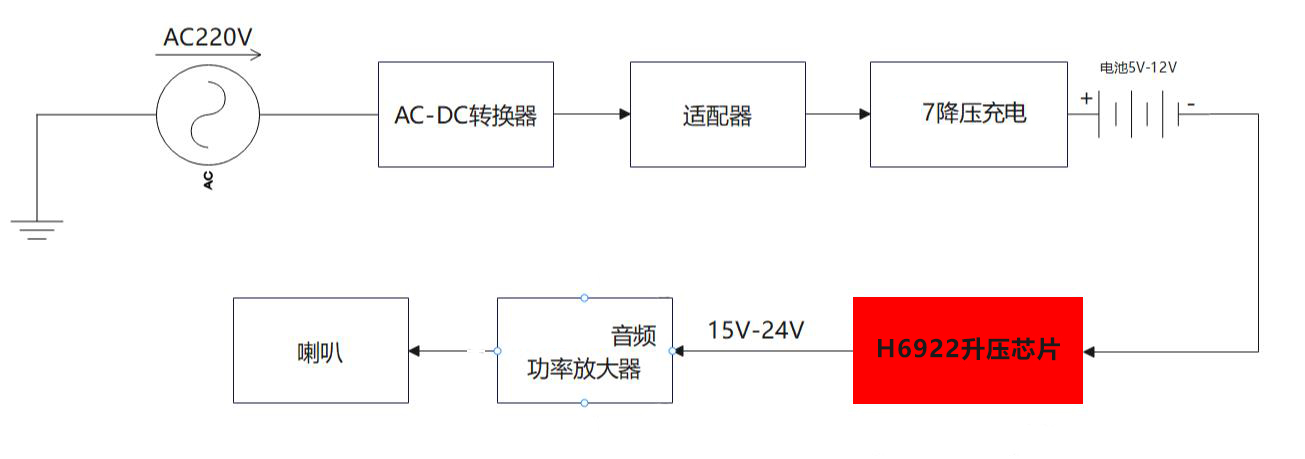

為同時滿足便攜性需求并提供足夠的功率，拉桿音箱通常配備了12V鉛酸電池。在電源直供的時候，一般的功放芯片輸出功率100W左右。超過100W的功率，現階段市場上主要采用升壓芯片H6922+音頻功率放大器的組合解決方案。對于100W以上的拉桿音箱，12V電池不足以給后級的音頻功放提供足夠的功率，需要升壓芯片H6922將電池電壓升壓至15V至24V以滿足不同功率需求。

二、升壓芯片H6922在拉桿音箱中的應用

H6922是惠海半導體設計生產的全新一代異步升壓控制IC，在拉桿音箱的運用中具有以下優勢:

低啟動電壓2.8V；

工作電壓范圍5V~24V；

反饋電壓1.2V(±2%)；

關機耗電流小于3μA；

可調工作頻率100kHz~1000kHz；

內置軟啟動；

輸入低電壓保護(UVP)；

可調過電流保護(OCP)；

過溫保護(OTP)；

配合適的MOS管可以實現100W-300W的大功率，適用于大功率的拉桿音箱。

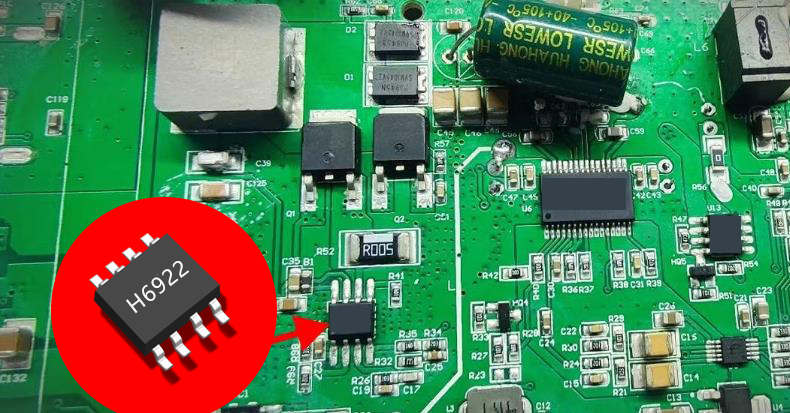

對于大功率的用電器而言，H6922外置MOS可以完美的解決大功率問題，外置MOS可以承擔更大的電流，整個電路的效率相對來說會更高，通過以上圖片的對比，可以知道H6922的運用范圍更廣適配性更高，并且可以完美的升壓穩壓。

三、利用H6922升壓芯片升壓給拉桿音箱功放供電

根據H6922內部方塊圖我們可以知道，當5V的電池輸入電壓施加給H6922時，輸入電壓經過電感濾波后進入H6922芯片的輸入端，芯片內部的開關頻率振蕩器將輸入電壓轉化為一系列脈沖寬度和頻率可變的PWM信號，然后再經過芯片內部的升壓開關管進行開關控制，并通過電感進行隔離和存儲能量，在輸出端產生高電壓，將高電壓經過二極管等元件進行濾波，將紋波壓降到最小值，最終將穩定的高電壓輸出至拉桿音箱的功放電路，供其工作。此種升壓方式在拉桿音箱等需要較高電壓的場合非常適用，可以使音響系統的工作更為高效和穩定。

四、H6922的其他實際運用
電源升壓控制：通訊設備電源、移動電源、工業控制設備電源等。

汽車電子設備：汽車導航系統中的電源系統、車載音箱電源系統、車載視頻電源系統等。

拉桿音箱：音箱電源系統

攝像機與圖像處理設備中的電源系統等等。
