H8013A 是一款高度集成的同步降壓型開關穩壓器控制器，適用于寬電壓輸入場景下的降壓恒壓轉換需求，以下是其核心信息梳理：
一、核心特性與參數
電壓與電流能力
輸入電壓范圍：10V-100V，可應對汽車啟停、工業電源（如 12V/24V/48V/72V 系統）等場景的電壓波動及浪涌。
輸出電壓范圍：1.25V-50V（可調），典型精度 ±5%，通過外部電阻分壓器設定，適配多種負載。
輸出電流：持續輸出電流最高 3A，峰值電流可達 3A（受外置限流設定與散熱條件限制）。
效率與頻率
轉換效率：典型值＞90%，優化的同步整流架構及低導通電阻 MOSFET，減少熱量產生。
開關頻率：固定 150kHz，簡化 EMI 濾波設計，降低輸出紋波。
集成與封裝
內置 100V N 溝道功率 MOSFET，減少外部元件數量，簡化 PCB 布局。
采用 ESOP-8 封裝，散熱性能良好，適合空間受限場景。
二、關鍵功能優勢

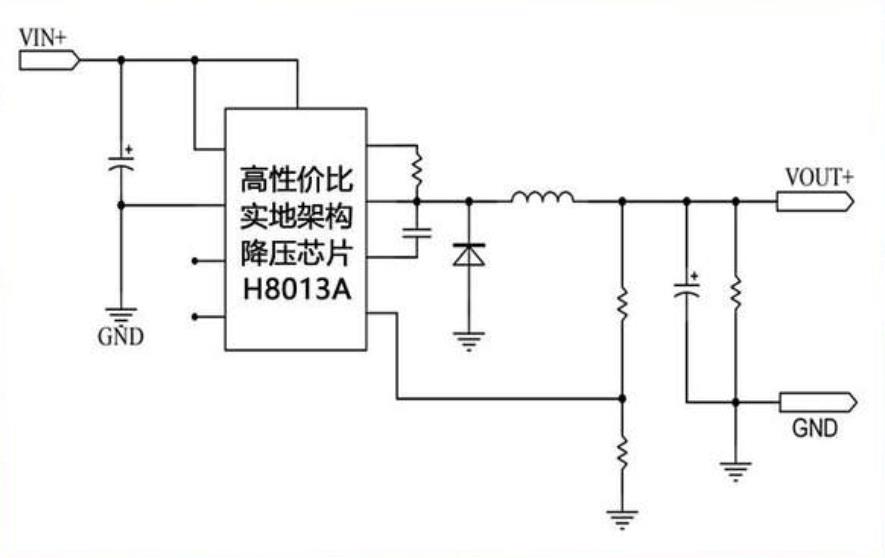

簡化設計：外圍電路僅需電感、電容、反饋電阻及可選限流電阻，集成使能控制功能，通過電平信號實現芯片啟停，精簡元器件并降低成本。
動態性能：采用自舉供電設計，優化動態負載波動應對能力，負載快速切換時仍保持輸出穩定。
保護機制
過流保護：逐周期峰值電流限制 + 外置電阻可調限流，防止 MOSFET 與電感損壞。
過壓 / 短路保護：輸出電壓異常升高或短路時，自動進入保護模式。
過溫保護：內置溫度傳感器，結溫超閾值時關斷輸出，降溫后自動恢復。
軟啟動：平緩建立輸出電壓，抑制浪涌電流，保護輸入電源與輸出電容。
三、典型應用領域
汽車充電器、電池充電器；
恒壓電源系統；
電動自行車 / 扭扭車 BMS（電池管理系統）；
MCU 模塊供電、車載儀表、電動汽車變流器等。
