戶外供電新方案，單節電池(H6922)供電如何做到48V高壓輸出

型號： H6922

--- 產品詳情 ---

戶外供電新方案，單節電池(H6922)供電如何做到48V高壓輸出？

惠海小煒 在戶外監控、太陽能燈具等由單節電池供電的應用中，常需將3.2V至4.2V的電池電壓升壓至30V或48V，以為后端電路提供高壓電源。然而，傳統單級升壓轉換器受占空比限制，難以獨立完成如此高的電壓轉換。為此，采用基于惠海半導體H6922控制器的兩級升壓方案，成為一種高效而可靠的解決路徑。

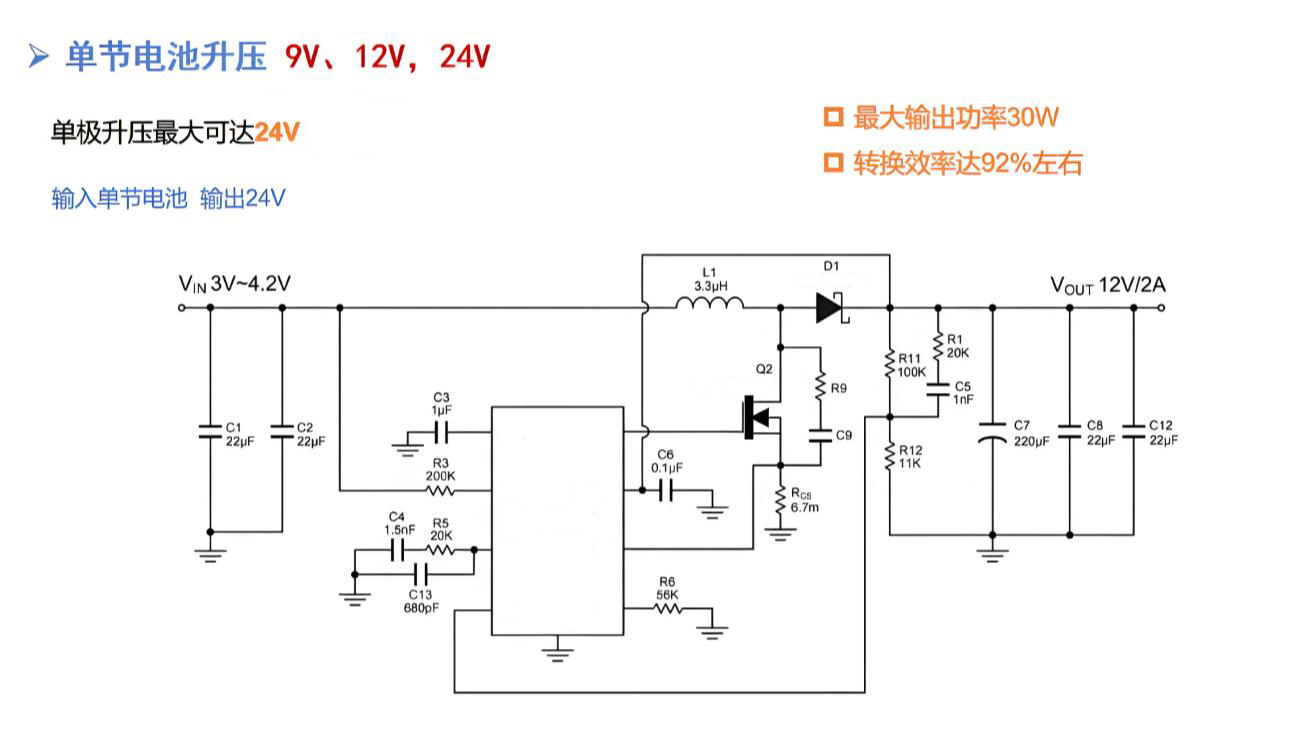

惠海半導體H6922是一款專用于升壓拓?fù)涞碾娏髂Ｊ介_關調節器，其核心優勢在于最大占空比可達90%，能夠有效支持高升壓比應用。該器件內置1.2V（±2%）精密基準源，支持100kHz至1MHz的可編程開關頻率，并具備電感峰值電流限制功能。同時，H6922集成了輸入欠壓保護、過流保護與過溫保護電路，采用SOP-8L（EP）封裝，非常適用于對PCB面積敏感的設計。

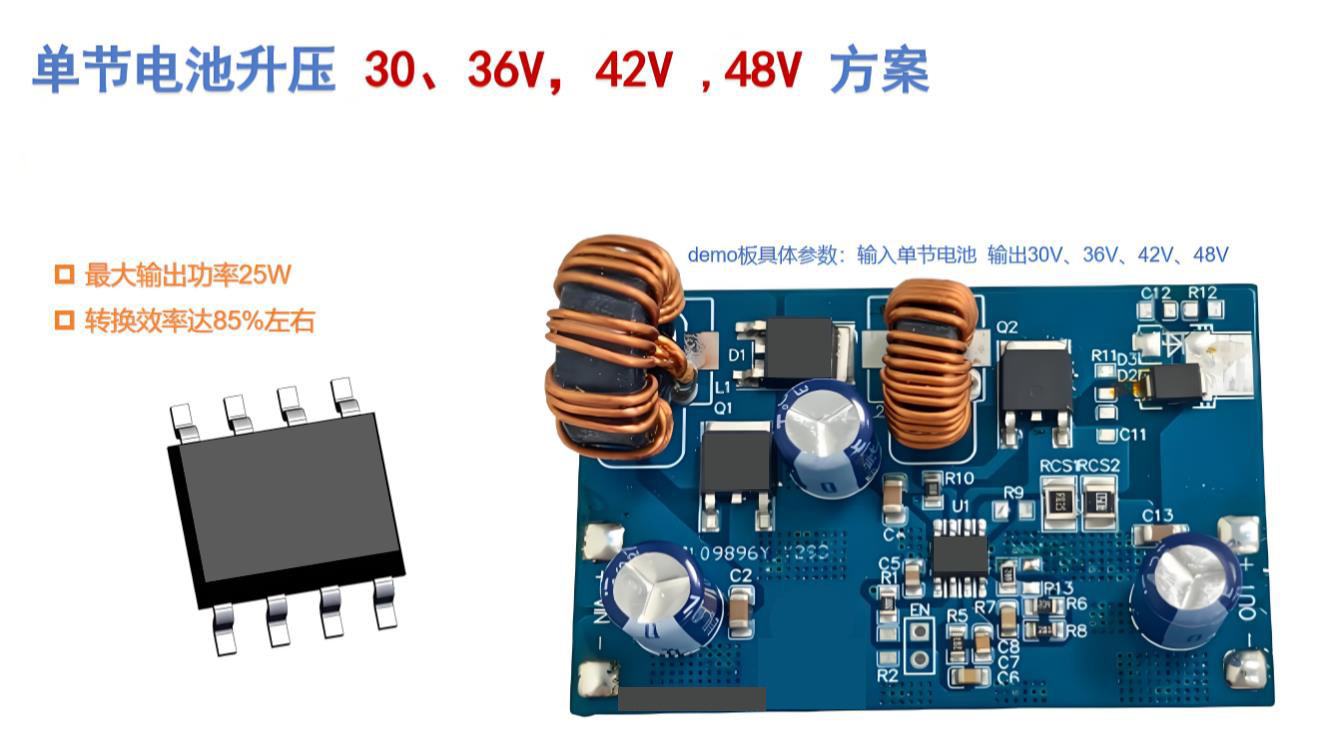

第一級將電池電壓升至中間電壓，第二級再將其穩定提升至目標高壓（如48V）。每一級均由惠海半導體H6922獨立控制，配合外部分立MOSFET、電感和肖特基二極管工作。該架構將總電壓增益合理分配至兩級，有效降低單級開關管的電壓應力與熱損耗，從而在輸出48V時實現約85%的轉換效率，并穩定提供25W的典型輸出功率。

需要說明的是，盡管惠海半導體H6922在低壓應用場景中可支持30W甚至36W的峰值輸出功率，但在高壓輸出條件下，兩級升壓架構帶來的開關損耗增加。因此，將連續輸出功率設定在25W以內，是兼顧系統效率、溫升與長期可靠性的工程優選。


綜上所述，基于惠海半導體H6922的兩級升壓方案充分利用該控制器的高占空比與高集成度優勢，通過級聯結構突破單級升壓的電壓限制，為單節電池供電設備提供了一條體積緊湊、成本可控且性能穩定的高壓生成途徑，非常適合各類便攜式高壓設備及分布式能源系統的電源設計。
