一、 設備概述

2000W雙工位半自動鋼圈直縫焊接機是一種專門用于焊接鋼圈（或稱輪轂、輪圈）對接焊縫的高效、精密焊接設備。它集成了高功率光纖激光器、精密機械結構、自動化控制系統和雙工位設計，旨在實現鋼圈直縫焊接的高質量、高效率和連續化生產。

顧名思義，其核心參數解析如下：

2000W： 指其所配備的光纖激光器的輸出功率。2000W的功率屬于中高功率范圍，能夠?qū)崿F(xiàn)對常見厚度（如1.5mm - 4.0mm）的碳鋼、合金鋼等材料進行深熔焊（即激光深熔焊），確保焊縫熔深足夠，焊接強度高。

雙工位： 指設備配備兩個獨立的焊接工位。當一個工位在進行焊接作業時，另一個工位可以同時進行工件的裝夾、拆卸等輔助工作。這種設計極大地減少了設備等待時間，實現了生產的無縫銜接，有效提升了整體生產效率。

半自動： 指焊接過程（如激光的啟停、焊接參數的執行）由設備自動完成，但工件的上下料、裝夾等環節需要人工操作。它在全手動和全自動之間取得了良好的平衡，既保證了焊接質量的穩定性，又具備較高的靈活性和相對較低的投資成本。

鋼圈直縫焊接： 明確了設備的加工對象和工藝類型。主要用于將卷制后的鋼圈板材的對接接頭焊接成完整的圓形焊縫。

二、 核心組成與特點

激光系統：

高功率光纖激光器： 采用2000W光纖激光器，具有電光轉換效率高、光束質量好、體積小、免維護等優點。產生的激光能量密度高度集中，能形成窄而深的焊縫，熱影響區小，工件變形極小。

雙工位旋轉工作臺：

核心結構： 通常采用伺服電機驅動的精密分度盤或回轉機構，實現兩個工位的精準、快速切換。

高精度卡盤： 每個工位都配備氣動或液壓自定心卡盤，確保鋼圈在裝夾后與旋轉軸同心，保證焊接軌跡的圓度。

聯動功能： 焊接時，卡盤帶動鋼圈勻速旋轉，激光頭保持固定，完成整圈焊縫的焊接。

焊接系統：

同軸保護氣系統： 激光頭配備同軸保護氣噴嘴，在焊接過程中持續吹送高純度惰性氣體（如氬氣），有效保護熔池免受空氣氧化，防止焊縫產生氣孔和氧化，保證焊縫表面銀白光亮。

可選配擺動焊接頭： 對于較寬的焊縫或需要填絲的應用，可配置擺動焊接頭，通過激光束的擺動來拓寬焊縫，改善成型。

控制系統：

PLC + 觸摸屏： 采用工業級PLC作為控制核心，穩定性高。人機交互界面為彩色觸摸屏，操作簡便。

功能強大： 可存儲多組焊接程序（針對不同直徑、厚度的鋼圈），一鍵調用。精確控制激光功率、焊接速度、起停點、氣體提前與滯后等所有參數。

安全防護： 系統集成安全門鎖、急停按鈕、激光安全防護罩等，確保操作安全。

三、 典型工作流程

工位A（焊接工位）：

設備自動執行預設的焊接程序。

卡盤夾緊鋼圈并帶動其勻速旋轉。

激光器出光，完成整圈直縫的焊接。

工位B（上下料工位）：

操作人員將已焊好的工件取下。

將待焊接的新鋼圈毛坯裝夾到卡盤上，并調整好對接縫位置。

工位切換：

工位A焊接完成，工位B裝夾完成。

操作人員按下“切換”按鈕，雙工位工作臺旋轉180°，將已裝夾好工件的工位B切換到焊接位置，同時將焊完的工位A切換到上下料位置。

循環重復以上步驟。

四、 主要技術優勢

極高的生產效率： 雙工位設計使焊接與上下料時間完全重疊，設備利用率可達85%以上，相比單工位設備，效率提升接近一倍。

卓越的焊接質量： 2000W激光焊接形成的焊縫窄而深，表面成型美觀，無飛濺或極少飛濺。焊接強度高，密封性好，熱變形小，極大減少了后續校正工序的工作量。

操作簡單，對工人技能要求低： 焊接質量由設備和參數保證，降低了了對操作工焊接技術水平的依賴，普通工人經過簡單培訓即可上崗。

良好的靈活性： 通過觸摸屏切換程序，可快速適應不同規格（直徑、厚度、材質）的鋼圈生產，特別適合多品種、小批量的柔性化生產模式。

生產成本低： 雖然設備初期投資較高，但因其效率高、廢品率低、無需或極少消耗焊材，綜合生產成本顯著低于傳統氬弧焊等工藝。

五、 主要應用領域

該設備廣泛應用于需要生產高質量鋼圈的行業，例如：

汽車行業： 乘用車、商用車、摩托車等的鋼制輪轂焊接。

工程機械： 重型卡車、挖掘機、裝載機等的大型輪轂焊接。

家電行業： 洗衣機內筒的直縫焊接。

家具行業： 金屬辦公椅底盤、金屬裝飾環等。

總結

2000W雙工位半自動鋼圈直縫焊接機是現代制造業中一款高效、精密的專用焊接裝備。它通過高功率激光技術與雙工位自動化理念的完美結合，成功解決了鋼圈焊接中對質量、效率和成本的核心訴求，是傳統焊接工藝升級換代、提升企業競爭力的理想選擇。

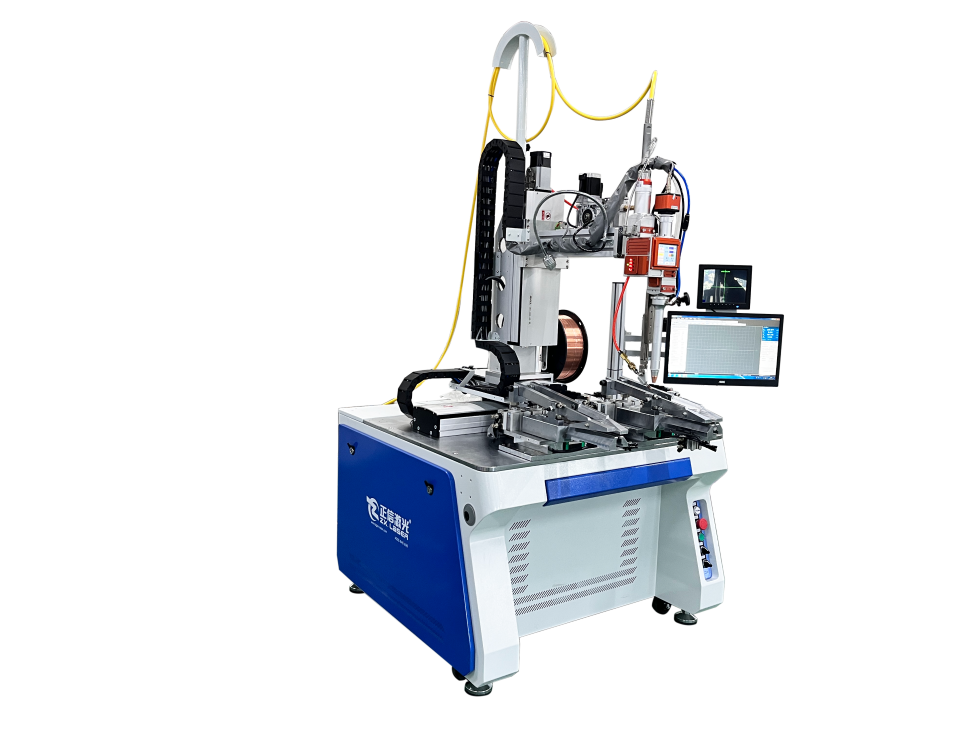

產品展示：

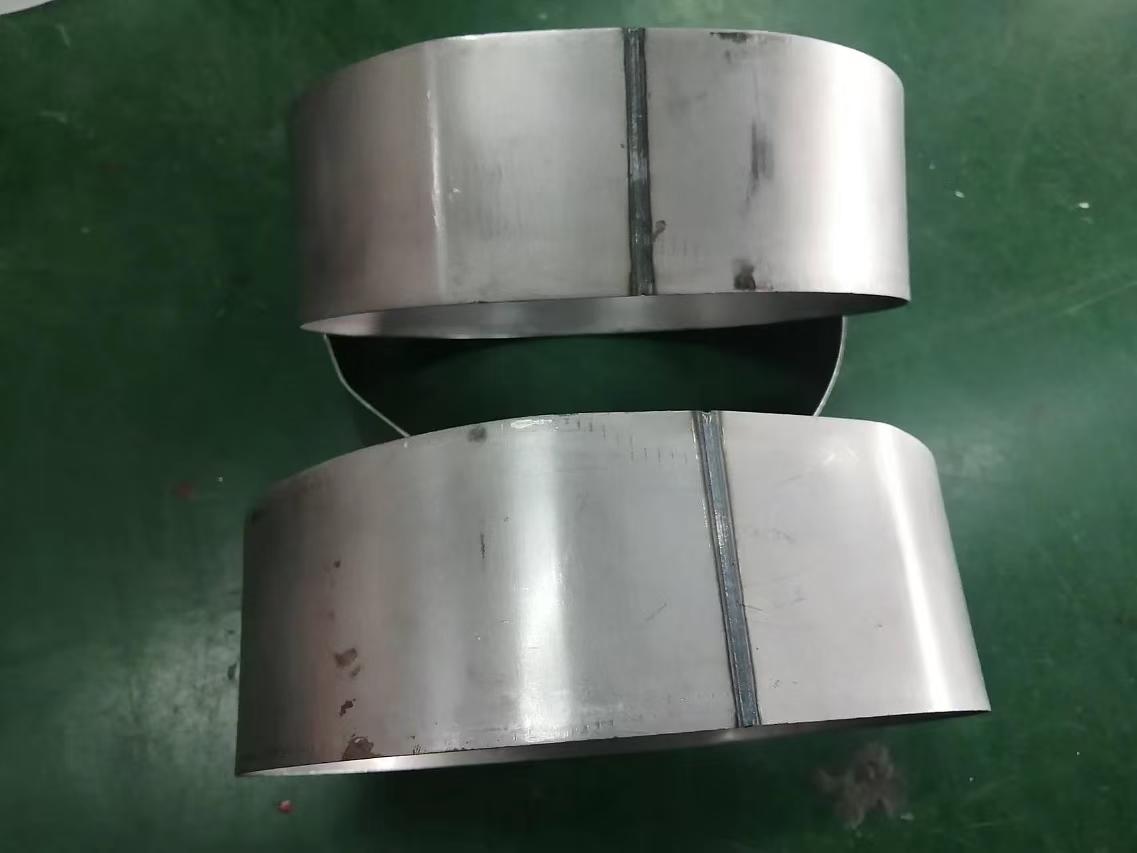

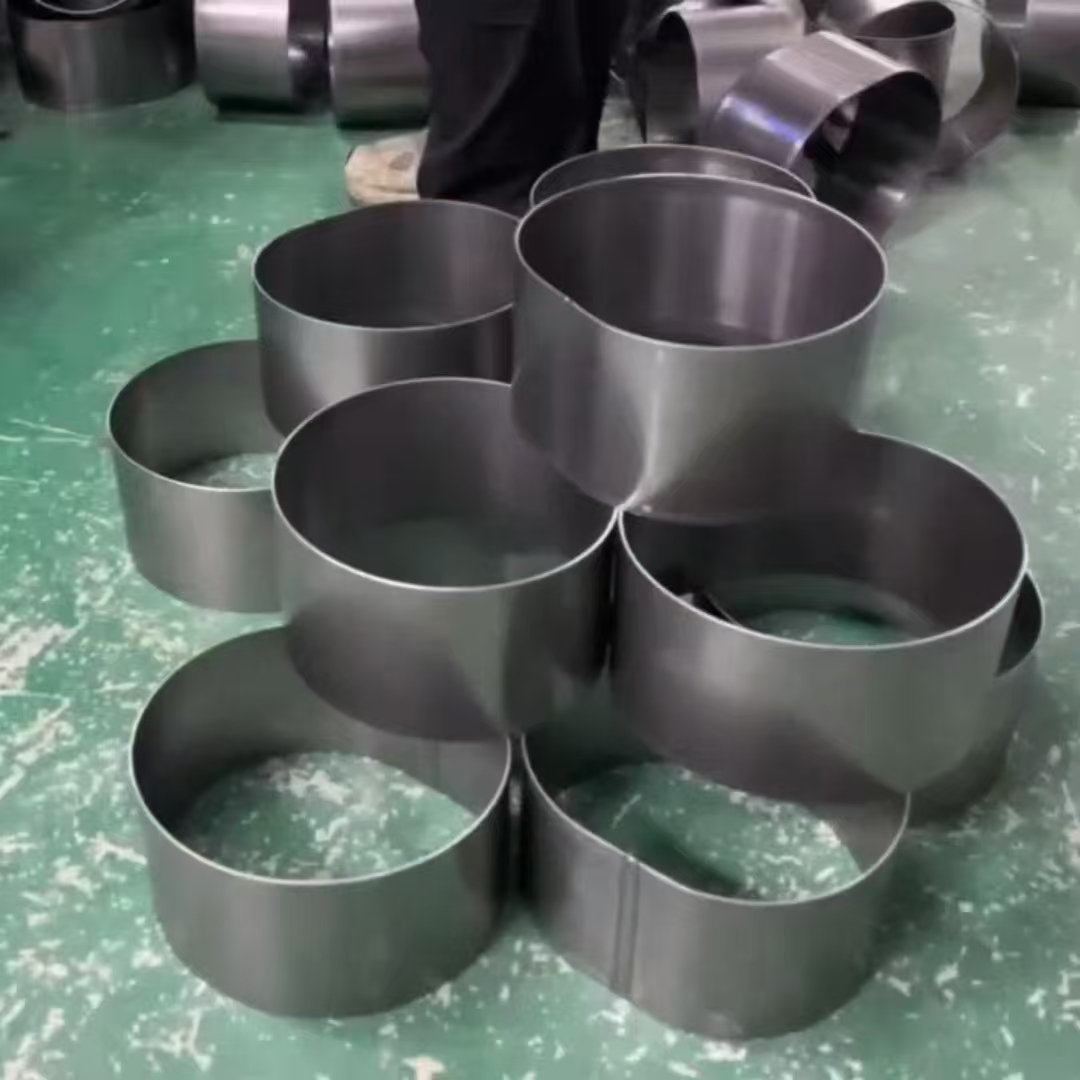

樣品展示：
