13.3寸豎屏?xí)h預約電子門牌CT133V1
觸拓 CT133V1 豎屏款智能會議預約電子門牌技術參數文檔
一、核心功能
- 人臉識別
- 門禁控制
- 云端互聯
- API 對接

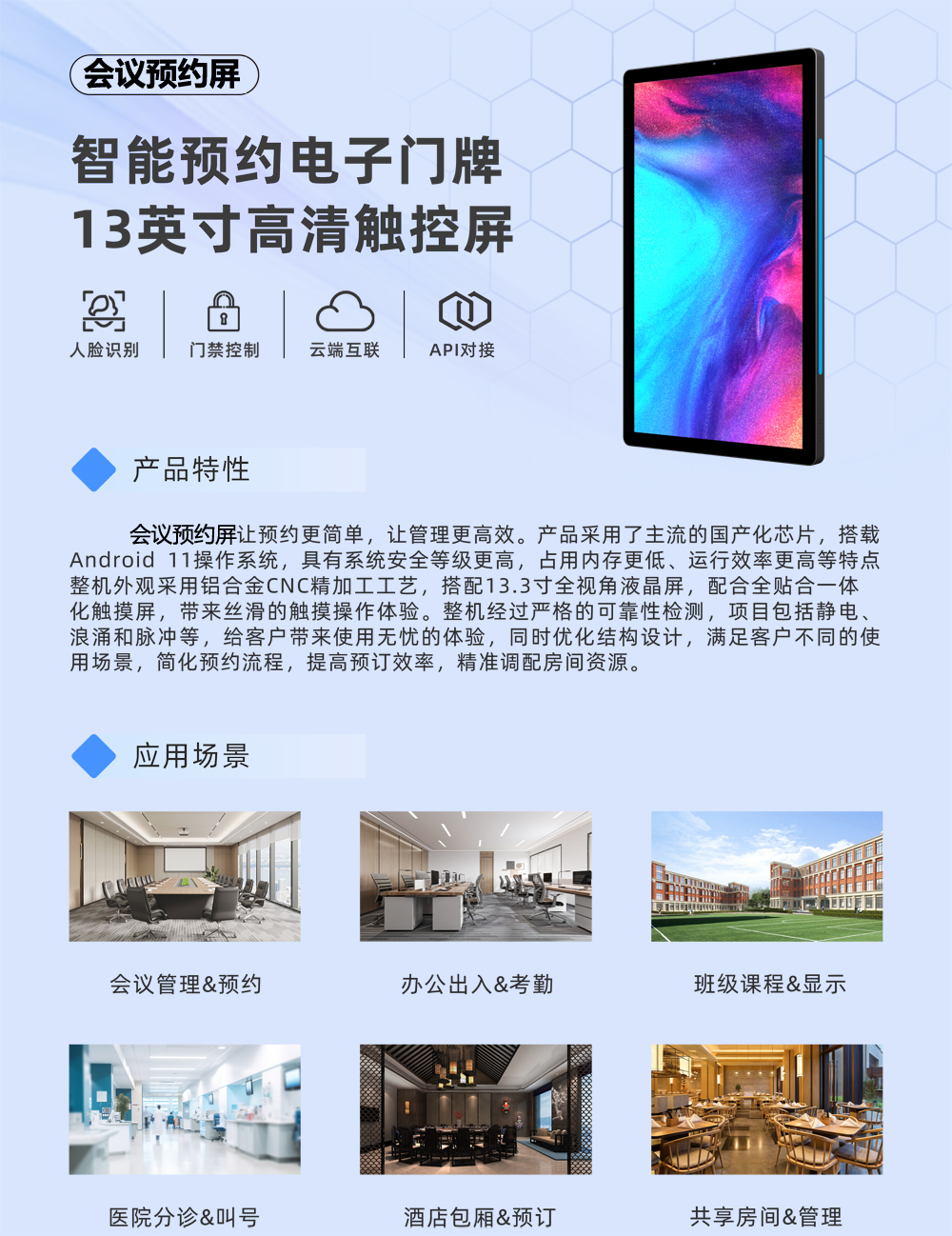

二、產品特性
觸拓 CT133V1 讓預約更簡單，讓管理更高效。產品采用了主流的國產化芯片，搭載 Android 11 操作系統，具有系統安全等級更高、占用內存更低、運行效率更高等特點；整機外觀采用鋁合金 CNC 精加工工藝，搭配 13.3 寸全視角液晶屏，配合全貼合一體化觸摸屏，帶來絲滑的觸摸操作體驗；整機經過嚴格的可靠性檢測（項目包括靜電、浪涌和脈沖等），給客戶帶來使用無憂的體驗；同時優化結構設計，滿足客戶不同的使用場景，簡化預約流程，提高預訂效率，精準調配房間資源。

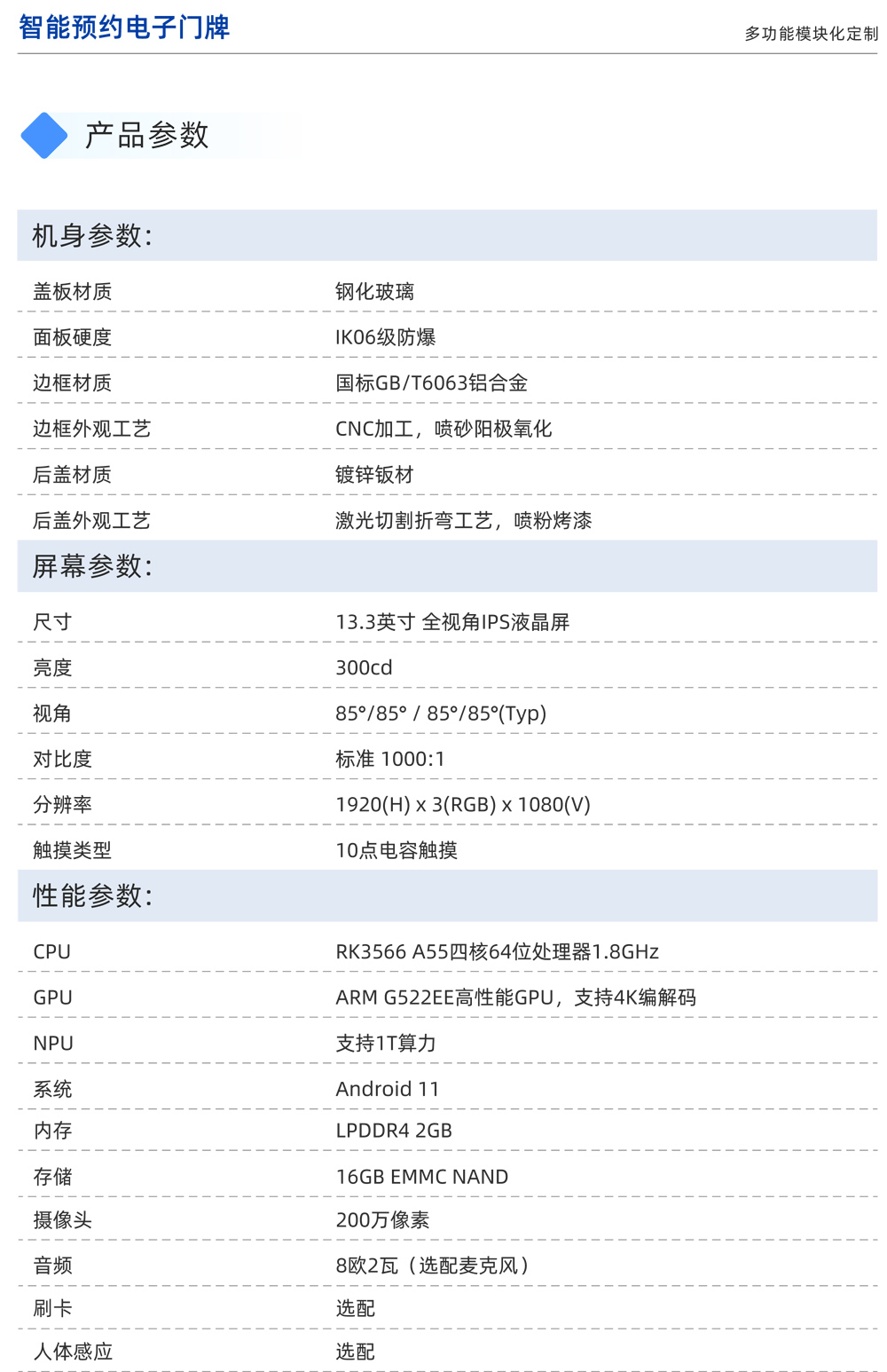

三、產品參數
1. 機身參數
| 參數項 | 詳情描述 |
|---|---|
| 蓋板材質 | 鋼化玻璃 |
| 面板硬度 | IK06 級防爆 |
| 邊框材質 | 國標 GB/T6063 鋁合金 |
| 邊框外觀工藝 | CNC 加工，噴砂陽極氧化 |
| 后蓋材質 | 鍍鋅板材 |
| 后蓋外觀工藝 | 激光切割折彎工藝，噴粉烤漆 |
2. 屏幕參數
| 參數項 | 詳情描述 |
|---|---|
| 尺寸 | 13.3 英寸 全視角 IPS 液晶屏 |
| 亮度 | 300cd |
| 視角 | 85°/85°/85°/85°(Typ) |
| 對比度 | 標準 1000:1 |
| 分辨率 | 1920(H) x 3(RGB) x 1080(V) |
| 觸摸類型 | 10 點電容觸摸 |
3. 性能參數
| 參數項 | 詳情描述 |
|---|---|
| CPU | RK3566 A55 四核 64 位處理器 1.8GHz |
| GPU | ARM G522EE 高性能 GPU，支持 4K 編解碼 |
| NPU | 支持 1T 算力 |
| 系統 | Android 11 |
| 內存 | LPDDR4 2GB |
| 存儲 | 16GB EMMC NAND |
| 攝像頭 | 200 萬像素 |
| 音頻 | 8 歐 2 瓦（選配麥克風） |
| 刷卡 | 選配 |
| 人體感應 | 選配 |
| 狀態指示燈 | 紅綠藍三色狀態燈 |

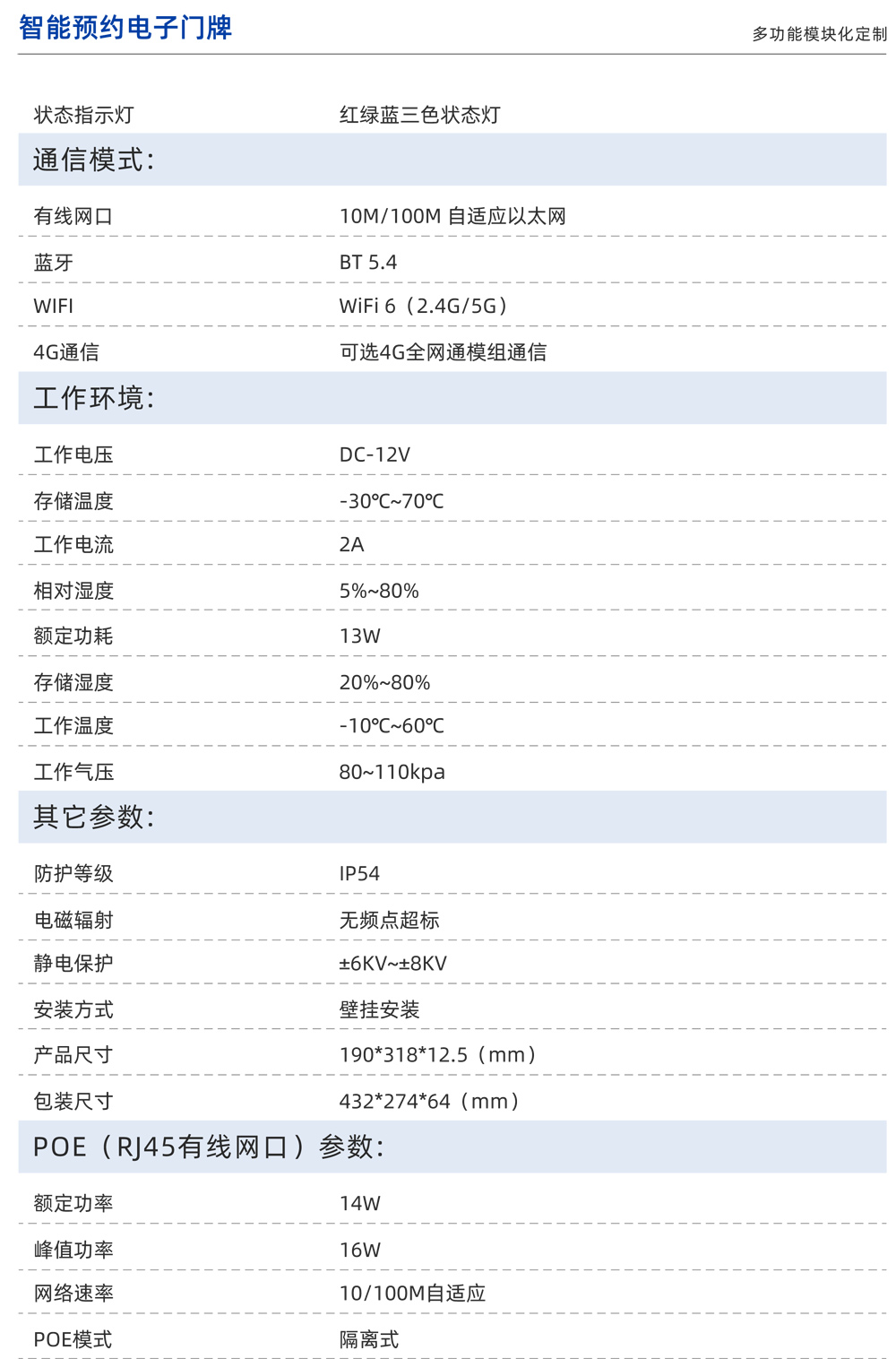

4. 通信模式
| 參數項 | 詳情描述 |
|---|---|
| 有線網口 | 10M/100M 自適應以太網 |
| 藍牙 | BT 5.4 |
| WIFI | WiFi 6（2.4G/5G） |
| 4G 通信 | 可選 4G 全網通模組通信 |
5. 工作環境
| 參數項 | 詳情描述 |
|---|---|
| 工作電壓 | DC-12V |
| 存儲溫度 | -30℃~70℃ |
| 工作電流 | 2A |
| 相對濕度 | 5%~80% |
| 額定功耗 | 13W |
| 存儲濕度 | 20%~80% |
| 工作溫度 | -10℃~60℃ |
| 工作氣壓 | 80~110kpa |
6. 其它參數
| 參數項 | 詳情描述 |
|---|---|
| 防護等級 | IP54 |
| 電磁輻射 | 無頻點超標 |
| 靜電保護 | ±6KV~±8KV |
| 安裝方式 | 壁掛安裝 |
| 產品尺寸 | 19031812.5（mm） |
| 包裝尺寸 | 43227464（mm） |
7. POE（RJ45 有線網口）參數
| 參數項 | 詳情描述 |
|---|---|
| 額定功率 | 14W |
| 峰值功率 | 16W |
| 網絡速率 | 10/100M 自適應 |
| POE 模式 | 隔離式 |

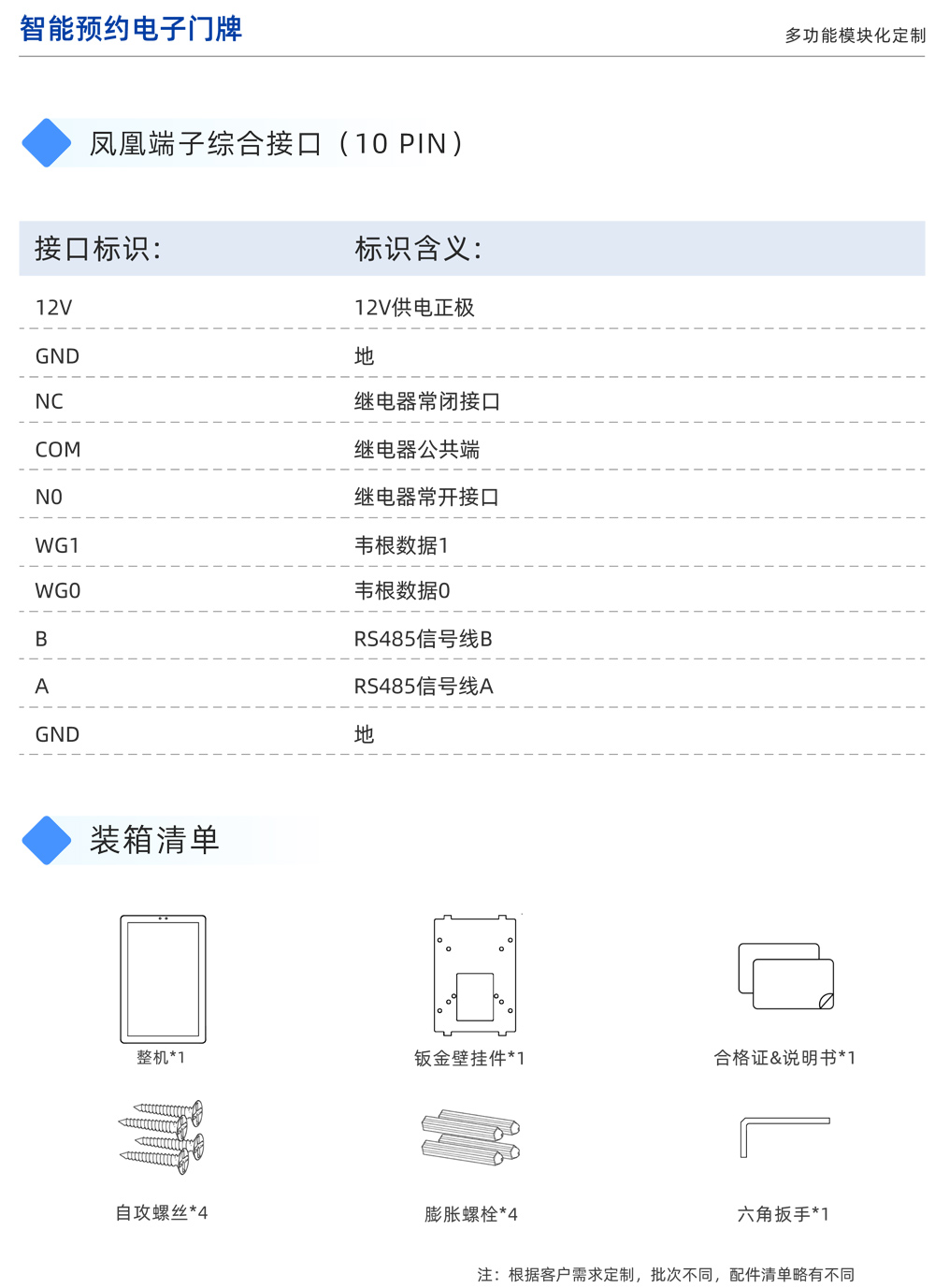

四、鳳凰端子綜合接口（10 PIN）
| 接口標識 | 標識含義 |
|---|---|
| 12V | 12V 供電正極 |
| GND | 地 |
| NC | 繼電器常閉接口 |
| COM | 繼電器公共端 |
| NO | 繼電器常開接口 |
| WG1 | 韋根數據 1 |
| WG0 | 韋根數據 0 |
| B | RS485 信號線 B |
| A | RS485 信號線 A |
| GND | 地 |
五、裝箱清單
- 整機 * 1
- 鈑金壁掛件 * 1
- 合格證 & 說明書 * 1
- 自攻螺絲 * 4
- 膨脹螺栓 * 4
- 六角扳手 * 1注：根據客戶需求定制，批次不同，配件清單略有不同
