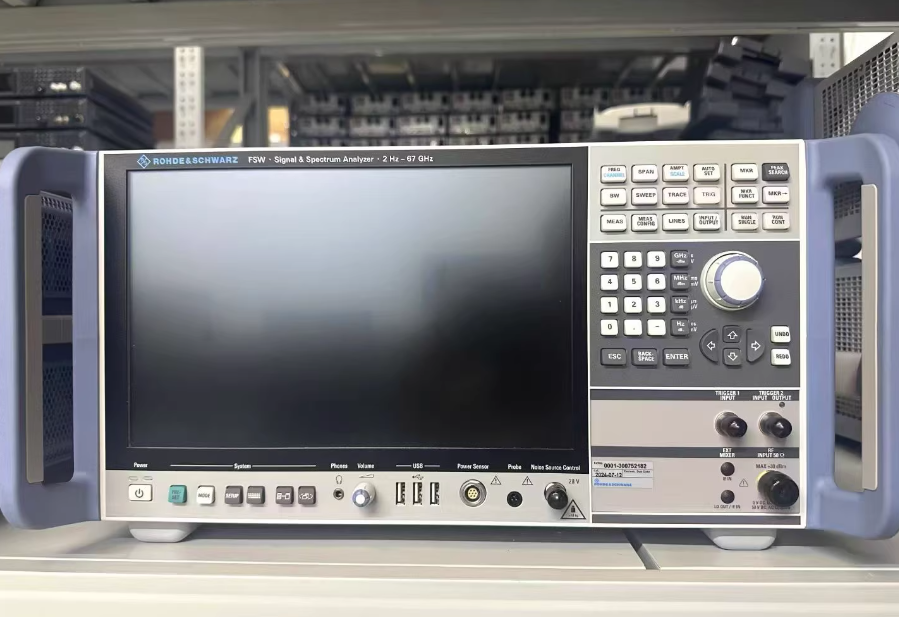

羅德施瓦茨FSW67頻譜分析儀-67GHz
羅德施瓦茨FSW67頻譜分析儀-67GHz
羅德施瓦茨 FSW67 是 2Hz–67GHz 的旗艦級臺式信號與頻譜分析儀，核心優勢為低相位噪聲、最高 8.312GHz 內部分析帶寬與高動態范圍，適配 5G 毫米波（FR2）、衛星通信（Ka/Q/V 波段）、77/79GHz 汽車?yán)走_(dá)、航空航天雷達與太赫茲研究等高頻寬帶場景，兼顧研發、產線與一致性測試，支持 SCPI 遠程控制與自動化集成，可高效完成頻譜、相位噪聲、鄰道功率、矢量信號解調等復雜測量。
核心定位與用途
面向2Hz–67GHz 射頻 / 微波信號的通用型旗艦分析平臺，核心用于 5G 毫米波基站、衛星通信系統、雷達 / 航空電子與汽車電子（車載雷達 / 通信）的信號分析，適配頻譜分析、相位噪聲、鄰道功率比（ACPR）、矢量信號解調（EVM / 星座圖）、脈沖信號分析、實時頻譜監測與噪聲系數測量，支持多任務并行顯示與數據導出，強化測試效率與自動化集成，兼容 SCPI 遠程控制，適配研發驗證、產線批量測試與一致性認證，兼容 3GPP、IEEE 802.11 等標準測試，保障信號質量與合規性。
核心特性與優勢
- 高頻全覆蓋與高精度測量
- 頻率覆蓋 2Hz–67GHz（DC 耦合 2Hz–67GHz，AC 耦合 10MHz–67GHz），外部諧波混頻器可擴展至 110GHz，適配高頻射頻信號測試；頻率分辨率 0.01Hz，保障頻率測量精度。
- 相位噪聲低至–137dBc/Hz（1GHz 載波，10kHz 頻偏），–112dBc/Hz（60GHz 載波，10kHz 頻偏），助力高性能振蕩器研發與微弱信號檢測；8GHz 范圍內總測量不確定度低至 0.4dB，提升功率測量精度。
- 動態范圍：WCDMA 鄰信道功率比（ACPR）測試達–88dB（噪聲消除開啟），保障高隔離度信號測量；顯示平均噪聲電平（DANL）低至–164dBm/Hz（使用前置放大器，1Hz RBW），提升微弱信號檢測能力。
- 寬帶分析與實時信號捕獲
- 內部分析帶寬最高 8.312GHz（可選配），實時分析帶寬最高 800MHz，適配寬帶調制信號（如 5G NR、Wi?Fi 6/6E）捕獲與解調；支持實時頻譜分析，可檢測納秒級偶發干擾信號，保障無盲區信號監測。
- 解調帶寬最高 320MHz，支持多載波與寬帶信號解調，適配數字調制信號（QAM、PSK、OFDM）的 EVM 與星座圖分析，滿足 3GPP 等標準測試需求。
- 測量速率高達 1000 次掃描 / 秒，支持頻率列表模式（300 個頻點快速測量）與多結果 marker，提升測試效率，適配產線批量測試。
- 多功能集成與自動化適配
- 支持頻譜分析、相位噪聲測量（FSW?K20）、矢量信號分析（FSW?K70）、脈沖信號分析（FSW?K6）、噪聲系數測量（FSW?K30）與群延時分析（FSW?K17），適配復雜信號測試需求；內置高通濾波器（FSW?B13 選件），簡化諧波測試，提升測量精度。
- 12.1 英寸多點觸控屏，Windows 10 系統，支持手勢操作與多任務并行顯示，降低操作復雜度；SCPI 記錄器簡化自動化測試腳本開發，適配 LabVIEW、Python 等編程環境，支持遠程控制與數據導出至 CSV/Excel。
- 兼容羅德施瓦茨信號源與開關矩陣，支持測試系統集成；支持功率掃描、頻率掃描與時間掃描，適配不同測試場景，提升測試靈活性。
- 高可靠性與多場景適配
- 臺式設計，適配實驗室、產線與認證測試，支持多站點共享與遠程控制；內部參考頻率精度高，年老化率 ±1×10??，溫度漂移 ±1×10??（0°C 至 + 50°C），保障長期測量穩定性。
- 支持快速設置切換與一鍵校準，提升測試效率；可選配電池供電模塊，適配現場移動測試，保障測試連續性。
- 兼容 3GPP、IEEE 802.11、Bluetooth 等標準測試軟件，適配通信系統一致性測試，保障產品合規性。
關鍵技術參數（標準配置：2Hz–67GHz）
| 參數 | 指標 | 備注 |
| 頻率范圍 | 2Hz–67GHz（DC 耦合）；10MHz–67GHz（AC 耦合） | 外部諧波混頻器可擴展至 110GHz |
| 頻率分辨率 | 0.01Hz | 保障頻率測量精度 |
| 相位噪聲 | –137dBc/Hz（1GHz，10kHz 頻偏），–112dBc/Hz（60GHz，10kHz 頻偏） | 助力高性能振蕩器研發 |
| 分析帶寬 | 最高 8.312GHz（可選配） | 適配寬帶信號捕獲 |
| 實時分析帶寬 | 最高 800MHz | 檢測納秒級偶發干擾 |
| 解調帶寬 | 最高 320MHz | 支持多載波信號解調 |
| 動態范圍 | WCDMA ACPR：–88dB（噪聲消除開啟） | 高隔離度信號測量 |
| 顯示平均噪聲電平 | –164dBm/Hz（使用前置放大器，1Hz RBW） | 微弱信號檢測 |
| 總測量不確定度 | ≤0.4dB（≤8GHz） | 功率測量精度保障 |
| 接口 | LAN、USB 3.0、GPIB、觸發輸入 / 輸出 | 遠程控制與數據傳輸 |
| 顯示 | 12.1 英寸多點觸控屏（Windows 10） | 多任務并行顯示 |
應用場景
- 5G 毫米波與通信設備：5G 毫米波基站射頻模塊、Wi?Fi 6/6E 路由器與衛星通信終端的信號質量測試，包括 ACPR、EVM、星座圖與頻譜模板測試，適配產線批量測試與一致性認證，提升產品合格率。
- 雷達與航空電子：脈沖雷達信號的脈沖寬度、重復頻率、峰值功率與相位噪聲測量，適配雷達系統研發與維護，保障雷達信號穩定性與精度。
- 汽車電子測試：車載通信（V2X）、汽車?yán)走_(dá)（77GHz/79GHz）與車載娛樂系統的信號分析，包括頻譜監測、鄰道干擾與功率測量，適配汽車電子研發與生產，保障車載系統兼容性與合規性。
- 衛星通信測試：衛星射頻系統的群延時、線性度、增益轉移和噪聲功率比（NPR）等關鍵參數測試，適配衛星通信系統設計與驗證，保障衛星通信鏈路穩定。
- 太赫茲與射頻器件研發：太赫茲研究、濾波器、放大器、混頻器等器件的頻率響應、增益 / 損耗、相位噪聲與非線性失真測量，適配研發驗證與性能優化，支持 Smith 圓圖分析與群延遲測量，保障器件性能達標。
