特點

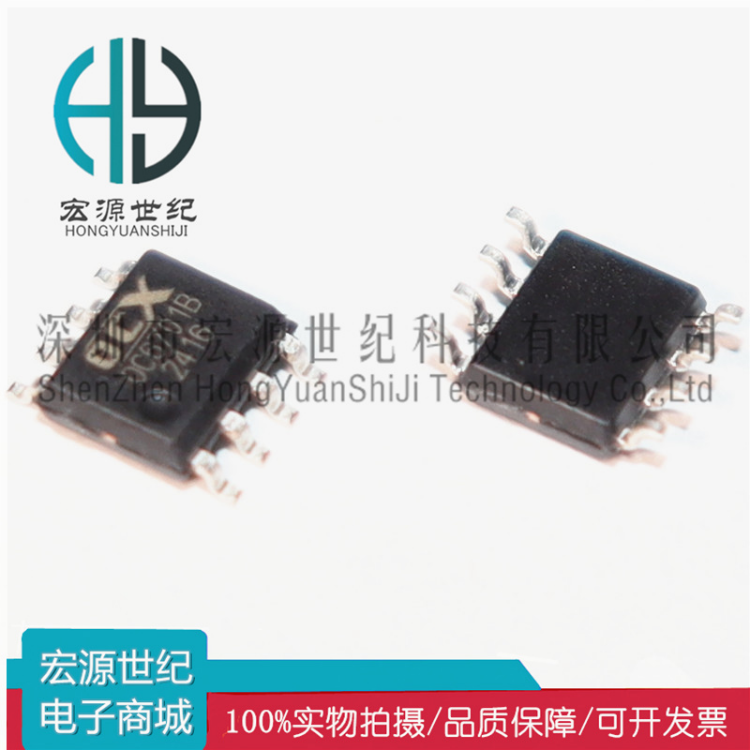

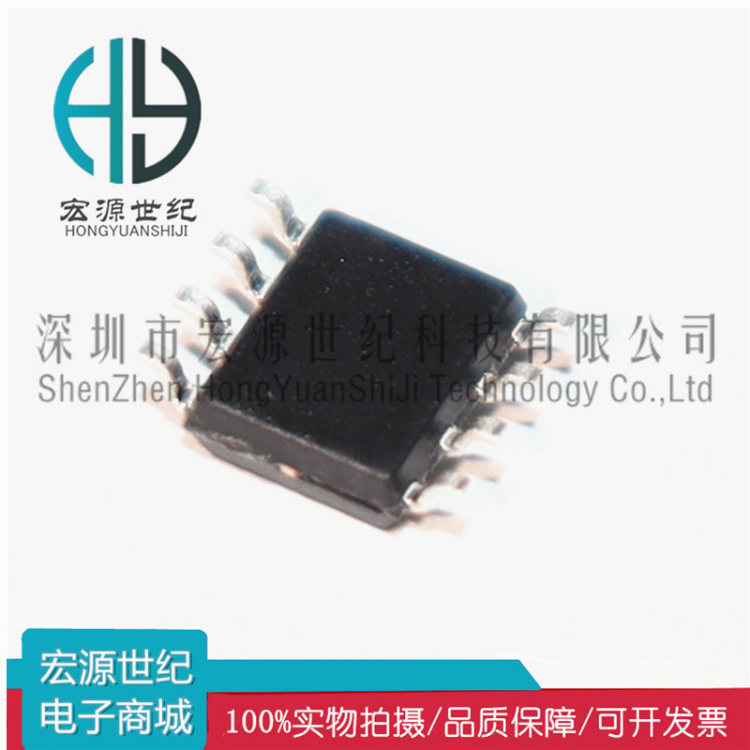

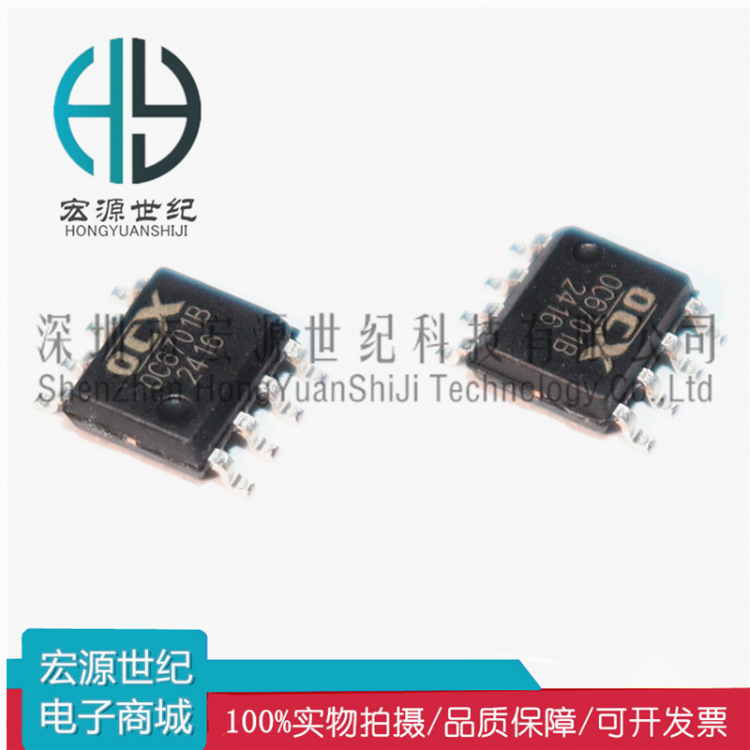

OC6701B是一款高效率、高精度的升壓型大功率LED恒流驅動控制芯片。內置高精度誤差放大器，固定關斷時間控制電路，恒流驅動電路等，特別適合大功率、多個高亮度LED燈串恒流驅動。采用固定關斷時間的控制方式，關斷時間可通過外部電容進行調節，工作頻率可根據用戶要求而改變。通過調節外置的電流采樣電阻，能控制高亮度LED燈的驅動電流，使LED燈亮度達到預期恒定亮度。在EN端加PWM信號，還可以進行LED燈調光。內部集成了VDD穩壓管，軟啟動以及過溫保護電路，減少外圍元件并提高系統可靠性。采用SOP8封裝。
芯片內部由誤差放大器、PWM比較器、電感峰值電流限流、固定關斷時間控制電路、PWM邏輯、功率管驅動、基準等電路單元組成。通過FB管腳來采樣LED輸出電流，系統處于穩態時FB管腳電壓VFB恒定在約250mV，通過CS管腳采樣電感電流，實現峰值電流控制及過流保護功能。系統關斷時間可通過連接到TOFF管腳的電容COFF來設置，通過設定關斷時間可設置系統的工作頻率。COMP管腳是誤差放大器的輸出端，可外接電阻、電容來實現頻率補償。內部集成了VDD穩壓管，以及軟啟動和過溫保護電路。
描述
- 寬輸入電壓范圍：2.6V ~ 100V
- 高效率：可高達95%
- 最大工作頻率：1MHz
- CS限流保護電壓：250mV
- FB電流采樣電壓：250mV
- 芯片供電欠壓保護：2.6V
- 關斷時間可調
- 智能過溫保護
- 軟啟動
- 內置VDD穩壓管
