聚豐項目 > 無電池藍牙鼠標
當無線充電裝置跟PC外設，個人電子產品應用在一起的時候，將會迸發無限可能。我的項目基于解決的問題是：藍牙鼠標在使用過程中，突然沒電了，然后就到處找電池。就像煙夾在手上，但是沒有火，那種心急如焚的感覺只有煙鬼才懂。我要解決的就是這個問題。（本項目采用的是IDT 3W無線充電開發套件）
0.618
0.618
團隊成員
劉玉科 電子工程師
不好意思，本次由于套件在測試過程中出現問題，未能完成?，F(xiàn)只能給出我的測試結果。
出現現象是：發送板上電后紅燈，綠燈各閃一下后雙閃一下。接收板無輸出。
1）發送板部分，本質上是一個H橋，所以先測試原理圖中4個NMOS的驅動波形，上下NMOS的柵極波形分別如下：
Q2的柵極：
Q3的柵極：
以上，說明Q3的驅動波形是正確的，Q2的波形不能確認是否有問題，繼續測試……
2）發送部分線圈的波形測試如下：
線圈的波形應該說明在測試有無接收負載。
自此，有可能發送部分沒有問題。
繼續測試接收部分……
3）接收部分的原理很簡單，整流，輸出電壓的調整，測試部分，狀態通訊部分都集成在P9221-R中。先測試接收線圈：
上圖說明，接收線圈能夠感應到發送過來的信號。除了幅度小了10倍，周期是基本上一樣的。并且，拆除線圈是同樣可以測到波形。
至此，應該說明接收線圈可以接收到信號。但是接收板無電壓輸出。
4）下面是我的思路：

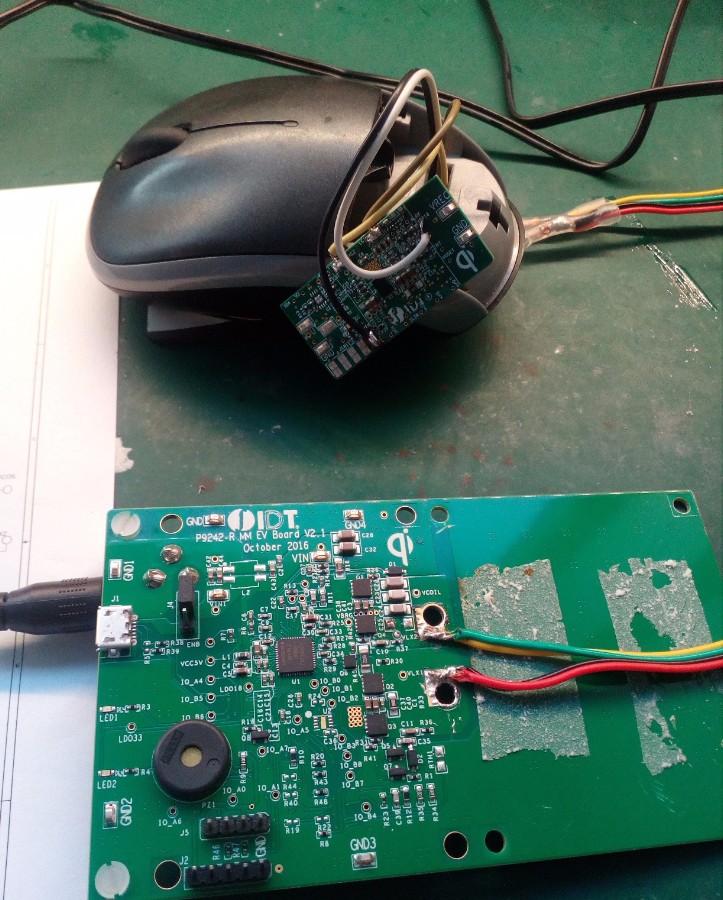

第一步，拆掉XY測試線圈板，剪去接收線圈多余的部分，
第二步，接收線圈接回接收板的焊點上，1.8V和GND作為鼠標的供電電源

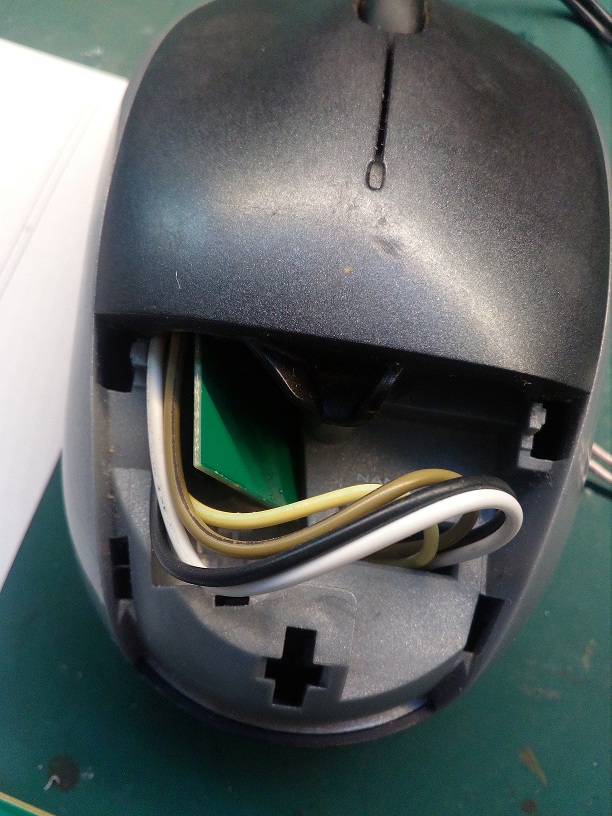

第三步，接收板塞入到鼠標電池倉中。
第四步，perfect！上電開用?？上В瑳]有完成。謝謝！
