聚豐項目 > 采用mbed OS 5開發遠程水族箱監控系統

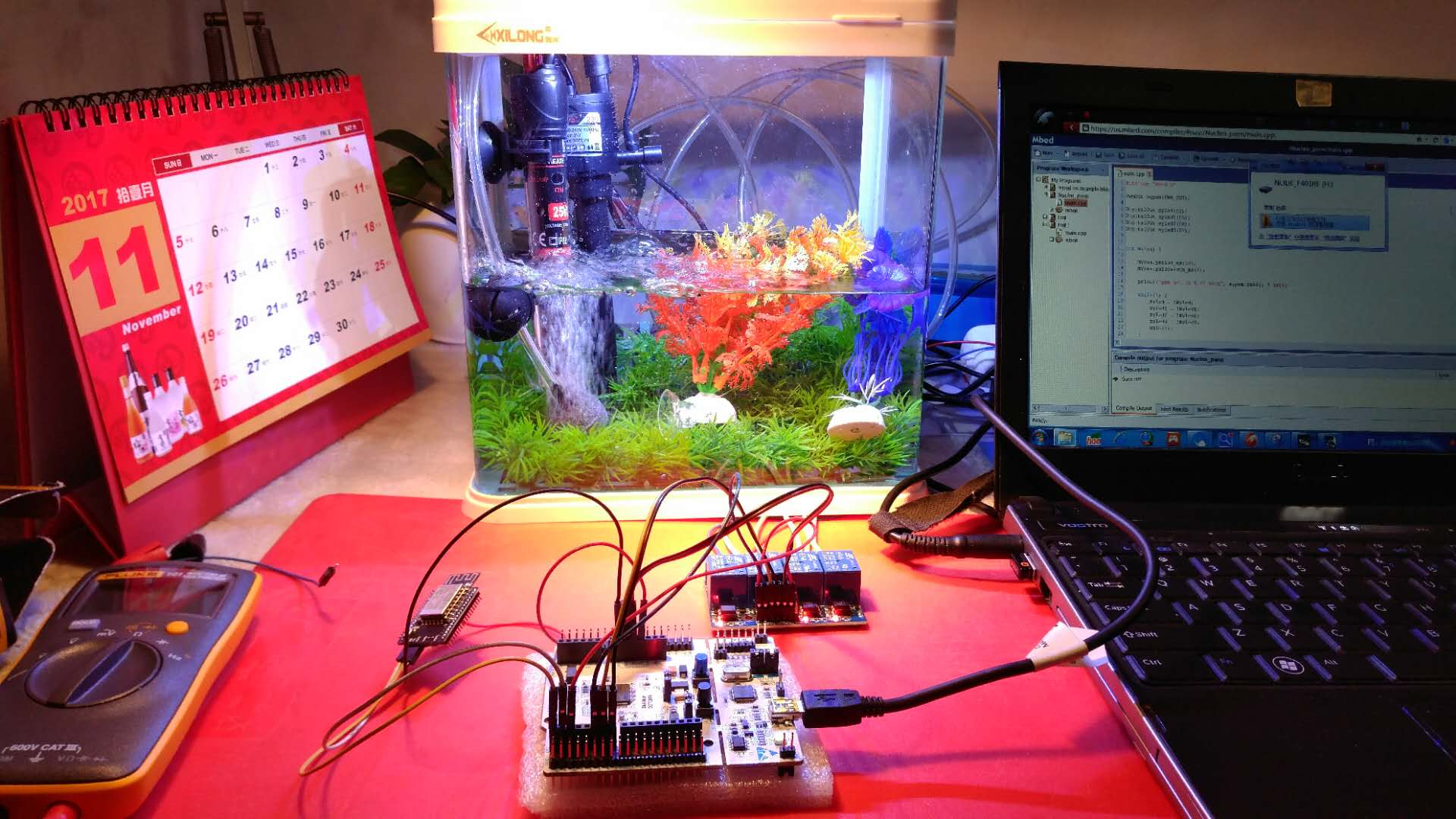

現在家庭里面水族箱越來越多，給人們帶來愉悅放松的同時，對水族箱的養護成了一個問題，多數人員白天要上班，不能了解水族箱的狀態，也無法進行維護。本方案通過互聯網遠程對進行水族箱的遠程監控，在手機APP上進行水族箱的加熱、增氧、水循環和照明控制，做到隨時隨地都能對水族箱進行維護，解決人們的后顧之憂。項目由于時間所限，還不完善，后期改進可以增加水質渾濁度、PH值監測和喂食等功能，提高項目的實用性。 水族箱和手機之間采用“云”進行連接，在手機APP上進行相應操作，F(xiàn)401接收WIFI模塊通過RS232接口傳送的控制命令，控制對應數字輸出口，通過四位繼電器控制板對水族箱的加熱棒、雙色LED照明燈、循環過濾泵和增氧泵進行控制。
xscc
xscc
團隊成員
徐小杰 工程師

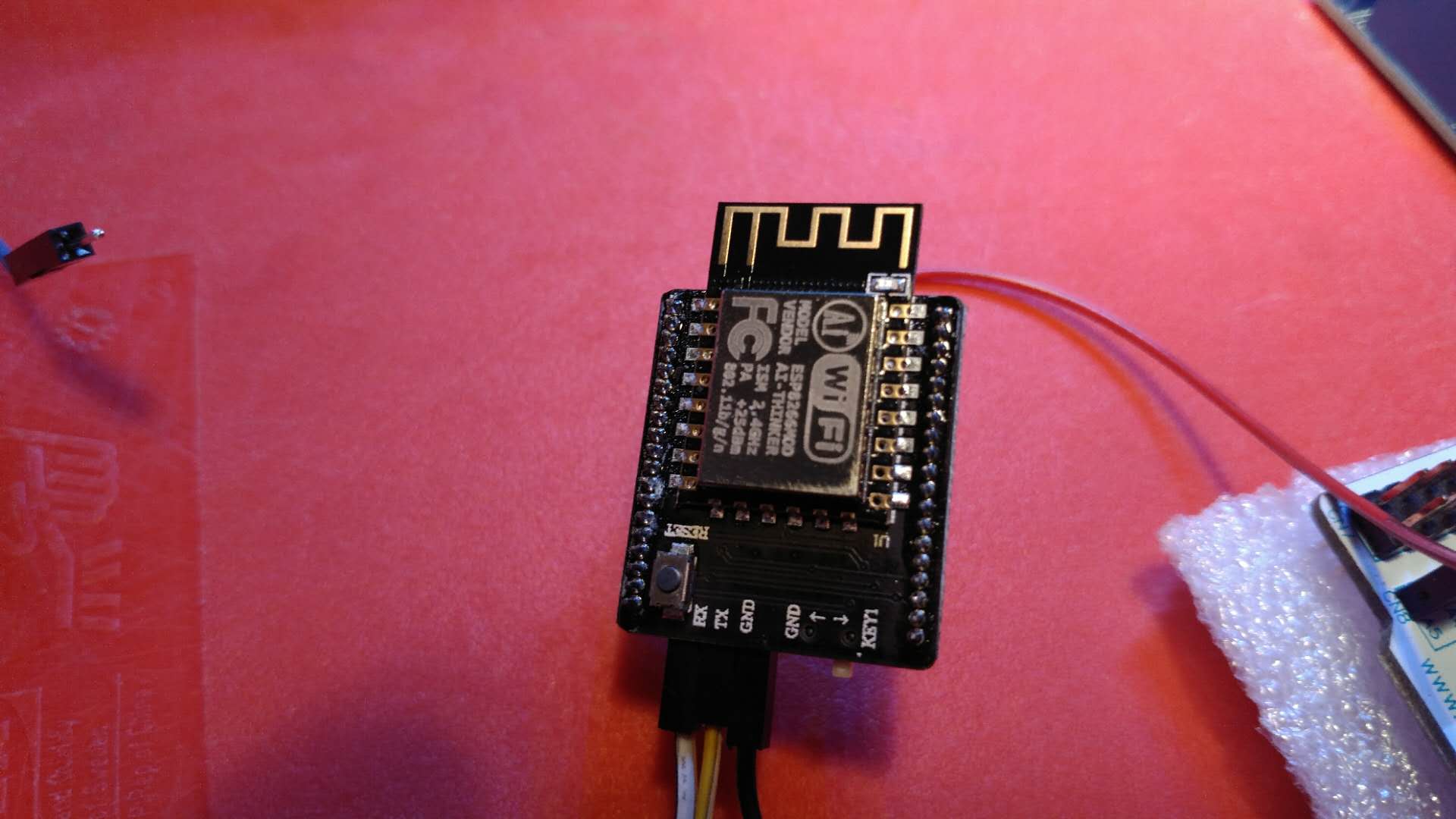

硬件電路采用STM32NUCLEO-F401RE開發板作為主控，外擴 WIFI模塊ESP8266和四位繼電器驅動板， STM32NUCLEO-F401RE和ESP8266之間采用RS232協議進行通訊。WIFI模塊主要完成互聯網連接和控制命令的傳送。繼電器驅動板完成執行器的驅動。
水族箱和手機之間采用機智云進行連接。
電源采用USB供電，通過開發板的5V，3.3V輸出為繼電器驅動板和WIFI模塊供電。
電路比較簡單采用杜邦線連接。
軟件方面：
下位機STM32NUCLEO-F401RE采用MEDB OS5在線開發，方便快捷，軟件主要完成RS232數據的接收和對應端口的驅動，。
為加快開發速度，手機APP和WIFI模塊程序采用機智云輔助生成，包含ESP8266模塊連接協議和安卓APP的生成和部署。
